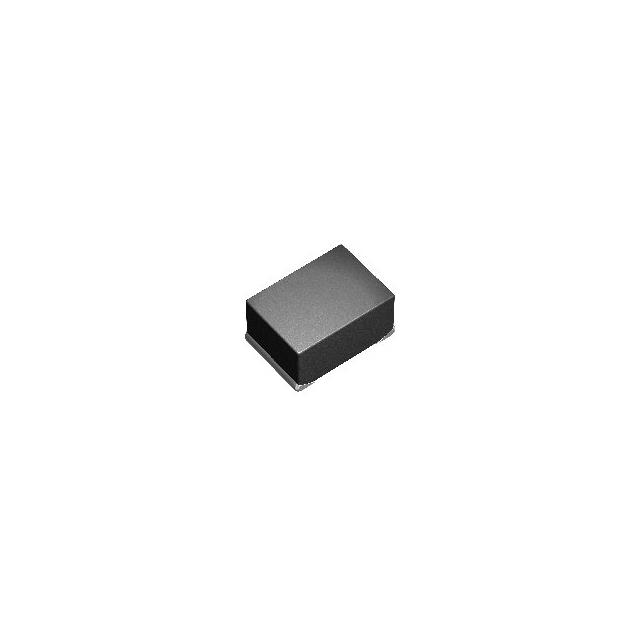

LSANB2520KKT4R7M

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: Wire Wound Metal Power Inductor
供应商型号: 963-LSANB2520KKT4R7M
供应商: Mouser
标准整包数: 1
TAIYO YUDEN 贴片电感 LSANB2520KKT4R7M

LSANB2520KKT4R7M概述


    产品简介


    电子元器件类型:
    LSANB2520KKT4R7M是一款线绕金属功率电感器,属于MCOIL™ LSAN系列,专为通用电子设备设计。其主要功能是提供稳定的电感值,用于电路中实现能量存储、滤波、耦合等功能。
    主要功能:
    - 稳定电感值:4.7μH(±20%精度)
    - 高电流处理能力:最大额定电流1.1A,饱和电流可达1.3A(ΔL=30%)。
    应用领域:
    广泛应用于消费类电子产品(如AV设备、办公设备、通信设备)、家用电器以及各类工业设备中,作为电源管理和信号处理的核心组件。

    技术参数


    | 参数名称 | 规格 |

    | 电感值 | 4.7μH ±20% |
    | 外形尺寸(EIA/JIS) | 1008/2520 |
    | 额定电流(最大) | 1.1A |
    | 饱和电流(最大) | 1.3A(ΔL=30%) |
    | 温升电流(最大) | 1.1A(ΔT=40°C) |
    | 直流电阻(最大) | 0.3Ω |
    | 工作温度范围 | -40℃至+105℃(含自发热) |
    | 温度特性 | ±15%(电感变化) |
    | 测量频率 | 2MHz |
    | RoHS合规性 | 符合(10种物质) |
    | REACH合规性 | 符合(240种物质) |
    | 卤素含量 | 免卤 |
    封装及尺寸:
    - 长:2.5±0.2mm
    - 宽:2.0±0.2mm
    - 最大厚度:1.0mm
    - 偏心率:0.5±0.3mm
    标准包装数量: 每卷3000个(带状包装)

    产品特点和优势


    1. 高精度电感值: 提供精确的4.7μH±20%,适合多种电路设计需求。
    2. 卓越的温控能力: 在-40℃至+105℃范围内稳定运行,确保恶劣环境下的可靠性。
    3. 高效的饱和电流处理: 饱和电流高达1.3A,同时具有良好的温升控制能力。
    4. 低直流电阻设计: DC电阻典型值仅为0.25Ω,有效降低能耗。
    5. 环保材料: 符合RoHS、REACH标准,且无卤化物,绿色环保。
    6. 标准化包装: 采用带状包装,便于自动化生产流程。
    这些特性使得LSANB2520KKT4R7M成为现代电子设备的理想选择,尤其在电源管理模块和滤波器电路中表现优异。

    应用案例和使用建议


    应用案例:
    - 消费类电子产品: 如智能手机和平板电脑中的充电管理模块,该电感器可提供稳定的电感值和低损耗特性。
    - 通信设备: 在无线基站的电源管理模块中,可提高系统效率并减少热量积累。
    使用建议:
    1. 确保良好散热设计: 由于额定电流较高,建议在电路板上预留足够的空间以进行散热处理。
    2. 避免过载操作: 使用时需注意额定电流限制,防止因过热而导致性能下降。
    3. 选择合适的安装位置: 将电感器远离发热源,以维持其工作温度在最佳范围内。

    兼容性和支持


    兼容性:
    - LSANB2520KKT4R7M可与其他标准电子元件无缝集成,适用于多种通用电子设备。
    - 厂商提供详细的技术文档和支持服务,包括应用指南和故障排查手册。
    支持信息:
    - 客户可通过官方销售渠道获取产品样本和技术资料。
    - TAiYO YUDEN拥有完善的售后服务体系,确保用户在使用过程中获得及时帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温升过高导致性能下降 | 增加散热片或改善PCB布局 |
    | 电感值偏差超出预期范围 | 确认测量条件是否符合标准 |
    | 产品表面出现氧化现象 | 存储时请保持干燥环境,避免湿气侵入 |

    总结和推荐


    综上所述,LSANB2520KKT4R7M以其精准的电感值、高可靠性、高效能等优势,在众多电子设备中表现出色。特别适合消费类电子产品、通信设备以及工业控制领域。尽管价格稍高于普通电感器,但其优越的性能和长久的使用寿命使其成为值得投资的选择。
    推荐指数: ★★★★☆(4/5)
    推荐理由:
    - 性价比高,性能稳定。
    - 绿色环保,符合国际环保标准。
    如果您正在寻找一款可靠、高效的电感器,LSANB2520KKT4R7M将是您的理想之选!

LSANB2520KKT4R7M参数

参数
额定电流 -
Q值 -
测试频率 -
电感值 -
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 -
直流电阻(DCR) -
零件状态 在售
包装方式 卷带包装

LSANB2520KKT4R7M厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

LSANB2520KKT4R7M数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 贴片电感 TAIYO YUDEN LSANB2520KKT4R7M LSANB2520KKT4R7M数据手册
