首页  >  产品百科  >  LSQPB322517T100K

LSQPB322517T100K

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 100KHz 70MHz 900mA 700mA 10μH 420mΩ ±10% 1210 贴片安装 3.2mm*2.5mm*1.7mm
供应商型号: J-TYYU-0073009
供应商: Chip1stop
标准整包数: 1

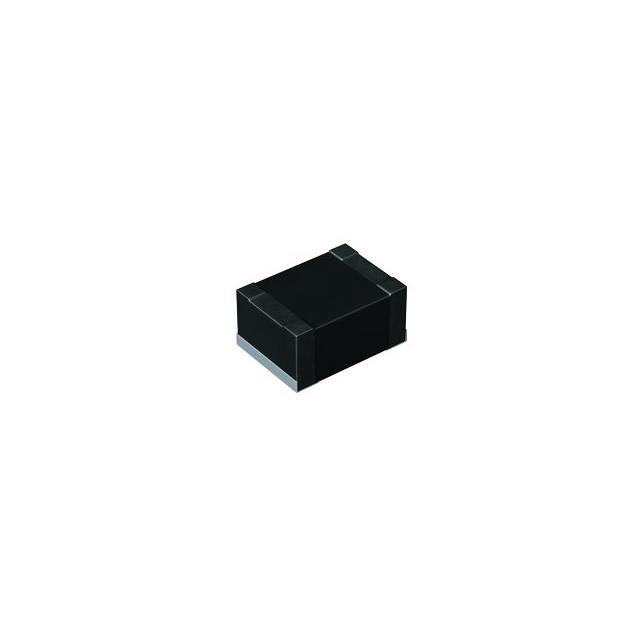

TAIYO YUDEN 贴片电感 LSQPB322517T100K

LSQPB322517T100K概述

    # LSQPB322517T100K Wire-Wound Ferrite Power Inductor 技术手册

    产品简介


    LSQPB322517T100K 是一款专为通用电子设备设计的线绕铁氧体功率电感器,隶属于 LSQPB 系列。该产品具有较高的电感值(10μH ±10%),最大额定电流为 0.7A,适用于各种消费电子产品及工业设备。其紧凑的 1210/3225 封装使其成为空间受限设计的理想选择。主要应用于移动通信设备、家用电器、计算机及电源模块等领域。

    技术参数


    | 参数名称 | 值 |

    | 电感值 | 10μH ±10% |
    | 额定电流 | 0.7A |
    | 饱和电流 | 0.9A (⊿L=30%) |
    | 温升电流 | 0.7A (⊿T=40℃) |
    | 直流电阻(典型值) | 0.35Ω |
    | 直流电阻(最大值) | 0.42Ω |
    | 自谐振频率 | ≥70MHz |
    | 工作温度范围 | -40°C 至 +105°C |
    | 温度特性 | ±15% (电感变化) |
    | 测量频率 | 0.1MHz |
    尺寸规格:
    - 长:3.2mm ±0.2mm
    - 宽:2.5mm ±0.2mm
    - 高:1.7mm 最大
    - 包装数量:2000pcs/卷(带状包装)

    产品特点和优势


    特点
    1. 高电感值(10μH),满足多种应用需求。
    2. 具有良好的温度稳定性和 ±15% 的电感变化容差。
    3. 高达 70MHz 的自谐振频率,适用于高频电路设计。
    4. 超小封装(1210/3225),适合空间敏感型设计。
    5. RoHS、REACH 和无卤素认证,绿色环保。
    优势
    - 高可靠性:经过严格的质量控制流程,适用于广泛环境。
    - 高性能:饱和电流高达 0.9A,确保在恶劣条件下的稳定性。
    - 易用性:标准化包装便于大批量生产集成。

    应用案例和使用建议


    应用案例
    1. 移动通信设备:用于智能手机和平板电脑的电源管理模块。
    2. 工业设备:可作为电源滤波器或储能组件使用。
    3. 家用电器:如冰箱、洗衣机等需要低功耗和稳定输出的应用。
    使用建议
    - 在高温环境下使用时,需注意散热设计以避免温升导致性能下降。
    - 若需要更高的电流能力,可以并联多个电感器。
    - 在高频应用中,确保电感器的谐振频率高于工作频率。

    兼容性和支持


    LSQPB322517T100K 具有较强的兼容性,能够与其他主流品牌的产品互换使用。此外,泰艺(TAIYO YUDEN)提供详尽的技术支持,包括样品申请、定制开发及售后维护服务,帮助客户快速解决使用过程中遇到的问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电感值低于标称值 | 检查测量频率是否偏离 0.1MHz。 |
    | 温升过快 | 增加散热片或降低工作电流以减少热损耗。 |
    | 电感失效 | 检查焊接质量并重新确认电路设计。 |

    总结和推荐


    LSQPB322517T100K 线绕铁氧体功率电感器凭借其高精度、优异的性能和稳定的品质,在众多电子设备中表现出色。它不仅满足通用消费类电子的需求,还能胜任工业级别的高要求场景。综合考虑性价比和适用范围,强烈推荐此款电感器用于需要高效能电感元件的设计项目中。建议在使用前仔细阅读官方技术手册,并通过官方渠道采购以确保产品的真实性与合规性。
    如有进一步疑问,请联系泰艺(TAIYO YUDEN)授权分销商获取支持。

LSQPB322517T100K参数

参数
Q值 -
测试频率 100KHz
电感值 10μH
饱和电流(LSAT) 900mA
自谐振频率(SRF) 70MHz
容差 ±10%
直流电阻(DCR) 420mΩ
额定电流 700mA
长*宽*高 3.2mm*2.5mm*1.7mm
通用封装 1210
安装方式 贴片安装
包装方式 卷带包装

LSQPB322517T100K厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

LSQPB322517T100K数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 贴片电感 TAIYO YUDEN LSQPB322517T100K LSQPB322517T100K数据手册

LSQPB322517T100K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 0.147 ¥ 1.2422
50+ $ 0.1103 ¥ 0.9316
100+ $ 0.1025 ¥ 0.866
200+ $ 0.0938 ¥ 0.7923
500+ $ 0.0933 ¥ 0.7888
1000+ $ 0.076 ¥ 0.6424
库存: 2000
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 31.05
