NRS8040T330MJGKV

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 100KHz 12MHz 2A 1.7A 33μH 130mΩ ±20% 3131 标准安装,贴片安装 8mm*8mm*4mm
供应商型号: 587-6117-2-ND
供应商: Digi-Key
标准整包数: 1000

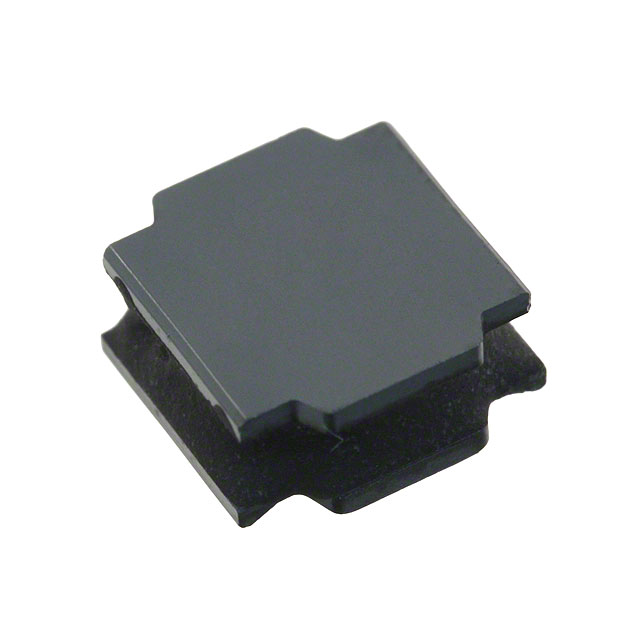

TAIYO YUDEN 贴片电感 NRS8040T330MJGKV

NRS8040T330MJGKV概述

    NRS8040T330MJGKV 电感器技术手册

    产品简介


    NRS8040T330MJGKV 是一款由 Taiyo Yuden 生产的功率电感器,属于 NR 系列。该电感器主要用于工业和汽车舒适性和安全性应用,其基本功能是在电路中存储能量并在需要时释放。典型应用包括音频视频设备、办公自动化设备、家用电器、信息和通信设备(如移动电话和电脑)。

    技术参数


    以下是 NRS8040T330MJGKV 的主要技术规格:
    | 参数 | 规格 |

    | 电感量 | 33μH ± 20% |
    | 尺寸(长 x 宽 x 高) | 8.0 x 8.0 x 4.0 mm |
    | 额定电流(最大值) | 1.7 A |
    | 饱和电流(最大值) | 2 A (ΔL=30%) |
    | 饱和电流(典型值) | 2.3 A (ΔL=30%) |
    | 温升电流(最大值) | 1.7 A (ΔT=40°C) |
    | 温升电流(典型值) | 1.9 A (ΔT=40°C) |
    | 直流电阻(最大值) | 0.13Ω |
    | 直流电阻(典型值) | 0.1Ω |
    | 测量频率 | 100 kHz |
    | 自谐振频率(最小值) | 12 MHz |
    | 工作温度范围 | -40至+125°C(包括自生热量) |
    | 环境适应性 | ±20%(电感量变化) |
    | RoHS 合规性 | 是(10 种物质) |
    | REACH 合规性 | 是(223 种物质) |
    | 氟素自由 | 是 |
    | 回流焊接 | 支持 |

    产品特点和优势


    NRS8040T330MJGKV 电感器具有以下几个显著的特点和优势:
    - 高可靠性:通过了 AEC-Q200 认证,适用于高可靠性要求的应用。
    - 宽工作温度范围:能在极端环境下稳定工作,适应性更强。
    - 良好的饱和特性:在大电流条件下仍能保持稳定的电感值。
    - 环保材料:符合 RoHS 和 REACH 规范,无氟素设计,适合绿色制造。
    - 小尺寸封装:8.0 x 8.0 x 4.0 mm 的小巧尺寸,适合紧凑空间应用。

    应用案例和使用建议


    NRS8040T330MJGKV 主要应用于电源管理、信号滤波和电磁干扰抑制等场景。例如,在汽车电子系统中,它可用于电源稳压和滤波;在通信设备中,可作为高频滤波器以提升信号质量。使用时建议注意以下几点:
    - 在设计电路时,确保电感器能够承受预期的电流和温度变化。
    - 考虑到电感器的饱和特性,在高电流条件下可能需要额外的保护措施。
    - 根据应用需求选择合适的封装方式,以确保电感器能够稳定运行。

    兼容性和支持


    NRS8040T330MJGKV 电感器采用标准的 SMD 包装,适用于多种自动化生产和组装工艺。其标准化的包装数量为 1000 个,便于大规模生产和使用。Taiyo Yuden 提供了详细的产品规格和技术支持,确保用户能够充分利用其性能。对于进一步的技术咨询和售后服务,可以联系 Taiyo Yuden 的技术支持团队。

    常见问题与解决方案


    1. 问题:如何判断电感器是否已经损坏?
    - 解决方案:使用万用表测量其直流电阻,如果测得值明显高于技术手册中的典型值,则可能存在故障。
    2. 问题:电感器在高温环境中工作时是否会受到影响?
    - 解决方案:在高温环境中使用时,建议进行详细的热仿真,确保其温升不会超过允许的最大值。
    3. 问题:如何处理电感器在高电流条件下的饱和现象?
    - 解决方案:可以在电路设计中增加保护电路,如并联分流电路或增加散热装置,以防止电流过载导致饱和。

    总结和推荐


    总体而言,NRS8040T330MJGKV 电感器以其高可靠性、宽工作温度范围、优秀的饱和特性以及环保特性,非常适合用于工业和汽车电子领域的电源管理和信号处理。强烈推荐在对电感器性能和可靠性有较高要求的应用中使用该产品。

NRS8040T330MJGKV参数

参数
Q值 -
测试频率 100KHz
电感值 33μH
饱和电流(LSAT) 2A
自谐振频率(SRF) 12MHz
容差 ±20%
直流电阻(DCR) 130mΩ
额定电流 1.7A
长*宽*高 8mm*8mm*4mm
通用封装 3131
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NRS8040T330MJGKV厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

NRS8040T330MJGKV数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 贴片电感 TAIYO YUDEN NRS8040T330MJGKV NRS8040T330MJGKV数据手册

NRS8040T330MJGKV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.2686 ¥ 2.2479
2000+ $ 0.2533 ¥ 2.1196
3000+ $ 0.2447 ¥ 2.048
5000+ $ 0.2344 ¥ 1.9613
7000+ $ 0.2278 ¥ 1.9063
10000+ $ 0.221 ¥ 1.8498
25000+ $ 0.208 ¥ 1.7407
库存: 12000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 2247.9
