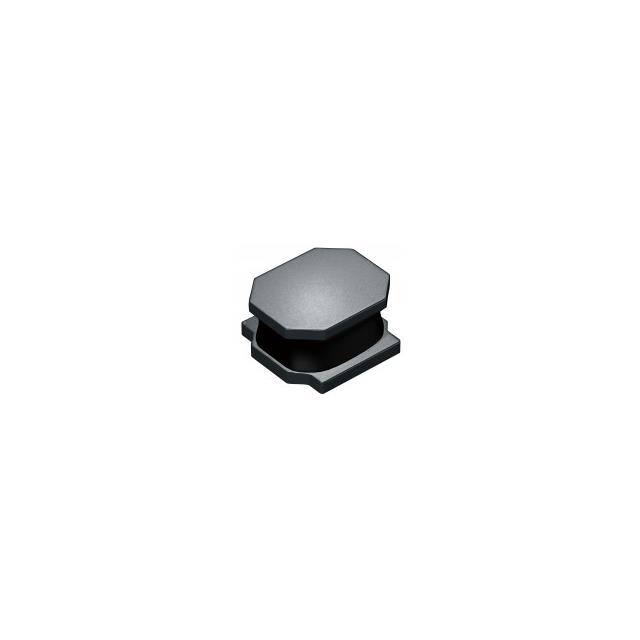

LSXND6060WHL330MMG

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: Wire Wound Ferrite Power Inductor
供应商型号: J-TYYU-0076501
供应商: Chip1stop
标准整包数: 1
TAIYO YUDEN 贴片电感 LSXND6060WHL330MMG

LSXND6060WHL330MMG概述


    产品简介


    LSXND6060WHL330MMG 是一款专为通用电子设备设计的线绕铁氧体功率电感器,属于 LSXB/LSXN/LSXP 系列。它具有小型化设计,体积仅为 6.0×6.0×2.8mm(长×宽×高),广泛应用于消费类电子设备(如音视频设备、办公设备、信息通信设备)、工业设备及医疗设备等领域。该产品具备高可靠性和良好的电气性能,在电路设计中用于滤波、储能和降噪等功能,是一款高性价比的电子元件。

    技术参数


    以下是 LSXND6060WHL330MMG 的主要技术规格:
    | 参数 | 规格值 |

    | 标称电感量 | 33µH ±20% |
    | 额定电流(最大) | 1.1A |
    | 饱和电流(典型值) | 1.3A(ΔL=30%) |
    | 饱和电流(最大值) | 1.1A(ΔL=30%) |
    | 温升电流(最大值) | 1.1A(ΔT=40°C) |
    | 温升电流(典型值) | 1.25A(ΔT=40°C) |
    | 直流电阻(典型值) | 0.22Ω |
    | 直流电阻(最大值) | 0.286Ω |
    | 自谐振频率(最小值) | 10MHz |
    | 工作温度范围 | -25°C 至 +125°C |
    | 外形尺寸 | 6.0±0.2×6.0±0.2×2.8mm |
    | 符合规范 | RoHS 合规(10 种物质)
    REACH 合规(240 种物质)
    无卤素 |
    注:以上参数可能因测试环境或条件不同而有所变化。实际应用中需参考完整的产品规格说明书。

    产品特点和优势


    1. 小型化设计:仅 6.0×6.0×2.8mm 的尺寸使其适合紧凑型 PCB 布局,特别适用于空间有限的便携式设备。
    2. 高可靠性:采用优质材料和先进的制造工艺,确保电感器的耐用性和稳定性。
    3. 优异的电气性能:标称电感值精准且温漂低,保证信号传输质量。
    4. 环保合规:完全符合 RoHS 和 REACH 标准,并无卤素设计,符合绿色环保要求。
    5. 多功能适用性:可应用于多种电子设备中,尤其适合于消费类、工业类和医疗类设备。

    应用案例和使用建议


    应用案例:
    1. 移动设备充电器:作为电源管理电路中的储能元件,提升充电效率并抑制噪声干扰。
    2. 开关电源模块:在 DC-DC 转换器中起到储能和滤波的作用。
    3. 通信设备滤波器:对高频信号进行有效滤波,提高通信质量。
    使用建议:
    1. 在电路设计时,需根据实际电流需求选择合适的电感值和饱和电流参数。
    2. 注意散热设计,尤其是在大电流运行条件下,可通过外部辅助冷却装置降低温升影响。
    3. 安装过程中,确保引脚焊接牢固,避免因机械应力导致损坏。

    兼容性和支持


    LSXND6060WHL330MMG 与多种电子设备和模块具有良好的兼容性,尤其适合标准消费级电子平台。同时,TAIYO YUDEN 提供全方位的技术支持服务,包括产品选型指导、样品供应和技术文档下载。此外,该产品通过了严格的生产和质量控制流程,以确保每一批次产品的性能一致性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致性能下降 | 检查散热设计,增加散热片或优化布局。 |
    | 实际电感值偏离标称值 | 核对实际工作条件下的电感变化曲线,调整匹配元件。 |
    | 引脚接触不良 | 重新焊接引脚,确保连接稳固。 |
    | 噪声干扰较大 | 检查滤波电路设计,增加旁路电容或优化 PCB 布局。 |

    总结和推荐


    LSXND6060WHL330MMG 是一款功能强大、可靠性高的电感器,其出色的性能和小巧的外形使其成为众多电子设备的理想选择。产品经过严格的质量管控和测试验证,适合消费电子、工业设备和医疗设备等领域应用。综上所述,该产品非常值得推荐给需要高性能电感器的工程师和设计师。如果您正在寻找一款高效、稳定且易用的线绕铁氧体功率电感器,此型号将是您的不二之选!
