FBMH2012HM800-TV

产品分类: 磁珠
厂牌: TAIYO YUDEN
产品描述: 2.7A 80Ω@100MHz 25mΩ 0805 贴片安装 2mm*1.25mm*1.05mm
供应商型号: 587-3831-2-ND
供应商: Digi-Key
标准整包数: 1

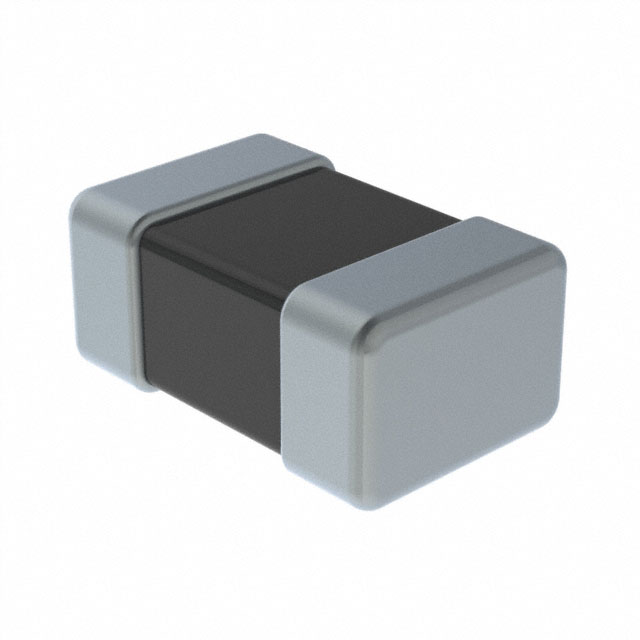

TAIYO YUDEN 磁珠 FBMH2012HM800-TV

FBMH2012HM800-TV概述

    高品质电感器技术手册:TAIYO YUDEN FB 系列 M 类型芯片电感

    1. 产品简介


    TAIYO YUDEN 的 FB 系列 M 类型芯片电感是一种专为电源线路设计的高性能噪声抑制元件。其核心技术基于铁氧体磁珠结构,通过有效抑制高频干扰和提高电路稳定性而广泛应用。产品具有多种尺寸和阻抗规格,能够适应不同应用场景的需求。
    - 产品类型:铁氧体磁珠电感(Ferrite Bead Inductor)
    - 主要功能:噪声抑制、信号过滤和电流保护
    - 应用领域:消费电子、通讯设备、工业自动化和汽车电子等

    2. 技术参数


    以下是关键的技术规格及性能参数:
    | 参数 | 规格范围 | 备注 |
    |
    | 工作温度范围 | -40°C 至 +125°C | 包括自生热 |
    | 尺寸规格 | 0603(1608)、0805(2125)、0806(2016)、1206(3216)等 | 根据型号选择 |
    | 阻抗(Nominal Impedance)| 8 Ω 至 2000 Ω | 根据型号区分 |
    | 阻抗公差 | ±25% 或 ±30% | 不同型号支持 |
    | 最大额定电流 | 0.5 A 至 7.5 A | 根据型号调整 |
    | 直流电阻(DC Resistance)| 0.004 Ω 至 0.450 Ω | 具体数值视型号而定 |
    | 测量频率 | 1 MHz 至 10,000 MHz | 支持宽频范围 |

    3. 产品特点和优势


    TAIYO YUDEN 的 FB 系列 M 类型芯片电感具有以下特点:
    - 高阻抗特性:针对不同频率段提供优异的电磁干扰抑制效果。
    - 紧凑设计:多尺寸规格满足小体积设计需求。
    - 广泛适用性:支持RoHS标准,绿色环保,适合现代电子产品设计。
    - 高可靠性:经过严格测试,具备出色的稳定性和寿命。

    4. 应用案例和使用建议


    FB 系列 M 类型电感在以下场景中有广泛应用:
    - 电源管理:用于DC-DC转换器输出端口的滤波和稳压。
    - 信号线路:屏蔽高频噪声干扰,保护敏感电路模块。
    - 汽车电子:如车载导航系统或车身控制模块中的抗干扰设计。
    使用建议:
    - 在选择阻抗值时需根据电路中的噪声频谱进行匹配。
    - 考虑热管理,确保电流负载不超出额定值。
    - 结合PCB布局优化,实现最佳的EMI抑制效果。

    5. 兼容性和支持


    FB 系列 M 类型电感可直接与其他标准化电子元器件兼容,适用于主流焊接工艺。
    支持服务:
    - TAIYO YUDEN 提供全面的产品资料和技术文档。
    - 用户可通过官方渠道获取最新的产品更新信息。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 噪声抑制效果不佳 | 检查选型是否匹配噪声频段 |
    | 温度过热 | 减少电流负载或改善散热措施 |
    | 安装后性能不稳定 | 核对焊接条件并确认实际环境符合要求|

    7. 总结和推荐


    TAIYO YUDEN 的 FB 系列 M 类型芯片电感是一款技术成熟、功能全面的产品,特别适用于噪声敏感场合下的电路保护。其紧凑设计、高阻抗特性和宽频响应使其在市场上具备显著的竞争优势。推荐在各种电子设备的设计中优先选用此系列电感,以提升整体性能和可靠性。
    如果您需要进一步了解产品详情或技术支持,请访问 TAIYO YUDEN 官方网站或联系专业销售代表。

FBMH2012HM800-TV参数

参数
阻抗@频率 80Ω@100MHz
直流电阻(DCR) 25mΩ
额定电流 2.7A
长*宽*高 2mm*1.25mm*1.05mm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

FBMH2012HM800-TV厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

FBMH2012HM800-TV数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 磁珠 TAIYO YUDEN FBMH2012HM800-TV FBMH2012HM800-TV数据手册

FBMH2012HM800-TV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.0571 ¥ 0.4824
库存: 4000
起订量: 4000 增量: 1
交货地:
最小起订量为:4000
合计: ¥ 1929.6
