首页  >  产品百科  >  LHL08TB680K

LHL08TB680K

产品分类: 插件电感
厂牌: TAIYO YUDEN
产品描述: 2.52MHz 7MHz 1A 35@2.52MHz 68μH 200mΩ ±10% 垂直安装,通孔安装 9mm(长度)*9.5mm(高度)
供应商型号: CSCS-LHL08TB680K
供应商: 海外现货
标准整包数: 1

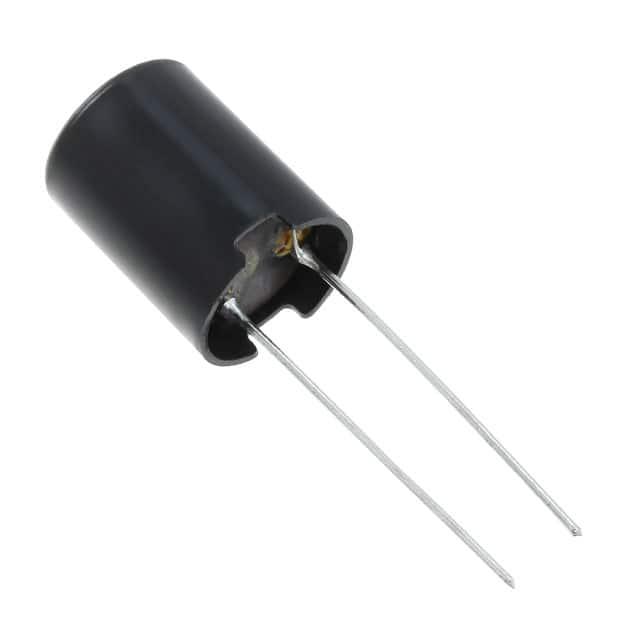

TAIYO YUDEN 插件电感 LHL08TB680K

LHL08TB680K概述

    电子元器件技术手册:Radial Leaded Inductors

    1. 产品简介


    本产品系列为径向引线型电感器(Radial Leaded Inductors),广泛应用于电子电路设计中,主要用于滤波、调谐、信号处理及阻抗匹配等场合。这些电感器以其标准设计和多样化选择,在通讯设备、消费电子产品、工业控制等领域有着广泛应用。系列名称以"LH"开头,涵盖多种尺寸、阻值范围和封装方式,适合各种电路需求。

    2. 技术参数


    以下是关键的技术参数列表:
    | 参数名称 | 规格说明 |

    | 尺寸类型 | 08, 10, 12, 13, 16(单位:毫米) |
    | 标准特性 | 标准型(Tape & Reel),屏蔽型(Bulk),高电流型(Bulk) |
    | 标称电感值范围 | 1 μH 至 47 mH |
    | 电感公差 | ±5%、±10%、±20% |
    | 额定直流电阻 | 0.013 Ω 至 0.15 Ω |
    | 最大额定电流 | 0.6 A 至 2.7 A |
    | 工作温度范围 | -25°C 至 +105°C(含自生热量) |
    | 测量频率 | 1 kHz |
    | 自谐振频率 | ≥ 0.0796 MHz |

    3. 产品特点和优势


    - 多样化的规格选择:提供从08到16的不同尺寸,覆盖广泛的电感值范围,适应不同电路需求。
    - 良好的性能稳定性:具备较低的直流电阻,确保低损耗和高效能。
    - 可靠性强:通过RoHS认证,符合环保要求,且能在宽温范围内稳定工作。
    - 封装灵活:包括卷带包装和散装两种形式,便于自动化生产和手工焊接。

    4. 应用案例和使用建议


    - 滤波电路:适用于电源模块中的EMI滤波器,建议选用高电流型(如LH LC08[]102J),可有效提升电流承载能力。
    - 射频电路:高Q值的型号(如LH LP10[]102K)适合作为高频滤波元件,用于无线通信设备中。
    - 电源管理:屏蔽型电感器(如LH LP12NB331K)可在大功率场景下减少电磁干扰。
    - 使用建议:在高温环境下使用时需注意散热设计;选择电感值时要结合实际电路频率需求,避免过高或过低导致性能下降。

    5. 兼容性和支持


    - 兼容性:本系列产品支持大多数主流PCB布局工具,可轻松实现设计集成。
    - 技术支持:厂家提供详细的产品说明书和技术文档,可通过官网下载。此外,技术支持团队随时解答客户疑问,确保项目顺利进行。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电感值超出容差范围 | 检查是否符合当前批次的公差标准 |
    | 温度过高引发异常行为 | 添加散热片或降低负载电流 |
    | 自谐振频率不足 | 更换更高频率的型号 |

    7. 总结和推荐


    总体而言,LH系列径向引线型电感器凭借其丰富的规格、稳定的性能和广泛的适用性,在市场上具有较高的竞争力。尤其适用于对性能要求严格的电路设计。我们强烈推荐在需要高性能电感的场景中优先考虑此系列产品。
    最终结论:强烈推荐。

LHL08TB680K参数

参数
容差 ±10%
直流电阻(DCR) 200mΩ
额定电流 1A
Q值 35@2.52MHz
测试频率 2.52MHz
电感值 68μH
饱和电流(LSAT) -
自谐振频率(SRF) 7MHz
长*宽*高 9mm(长度)*9.5mm(高度)
安装方式 垂直安装,通孔安装
应用等级 工业级
零件状态 停产
包装方式 盒装,弹夹装

LHL08TB680K厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

LHL08TB680K数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 插件电感 TAIYO YUDEN LHL08TB680K LHL08TB680K数据手册

LHL08TB680K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1250+ $ 0.096 ¥ 0.8112
库存: 1600
起订量: 5209 增量: 1
交货地:
最小起订量为:1250
合计: ¥ 1014
直接购买
加入购物车
