LSXND4040TKL220MDG

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 100KHz 15MHz 900mA 720mA 22μH 348mΩ ±20% 1616 贴片安装 4mm*4mm*1.8mm
供应商型号: 963-LSXND4040TKL220M
供应商: Mouser
标准整包数: 1

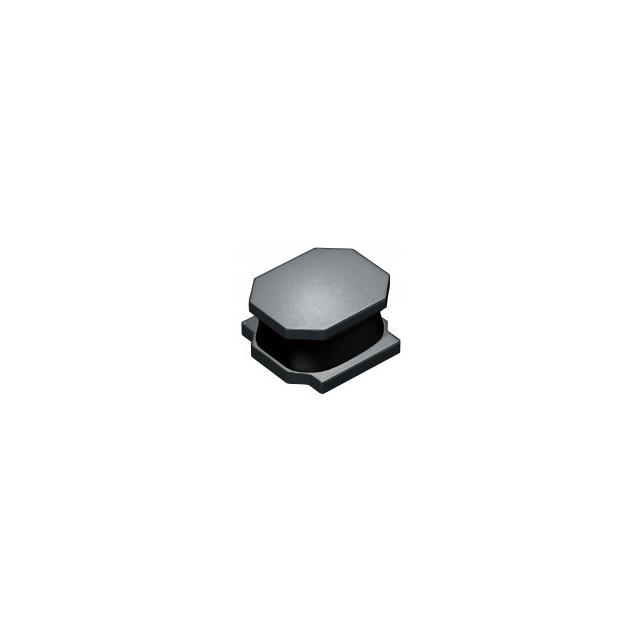

TAIYO YUDEN 贴片电感 LSXND4040TKL220MDG

LSXND4040TKL220MDG概述

    #

    产品简介


    Tyco Electronics推出的LSXND4040TKL220MDG是一款专为通用电子设备设计的线绕铁氧体功率电感,属于LSXB/LSXN/LSXP系列。作为一款高性能电感产品,它广泛应用于消费类电子产品(如音频/视频设备、办公自动化设备、家用电器等)、信息通信设备(包括移动电话和PC)以及其他指定的工业设备。此款电感以其高可靠性和紧凑的设计而著称,能够有效满足多种电子设备对电源管理和信号过滤的需求。
    #

    技术参数


    以下是从产品技术手册中提取的技术规格及性能参数:
    | 参数 | 值/范围 | 单位 |
    |
    | 标称电感值 | 22 ± 20% | µH |
    | 最大额定电流 | 0.72 | A |
    | 饱和电流(典型值) | 0.92 | A |
    | 温升电流(最大值) | 0.72 | A |
    | DC电阻(最大值) | 0.348 | Ω |
    | 自谐振频率(最小值) | 15 | MHz |
    | 工作温度范围 | -25 至 +125 | °C |
    | 外形尺寸 | 4.0 x 4.0 x 1.8 | mm |
    | 包装数量(最小单位) | 3500 | pcs |
    其他电气特性:
    - 工作频率范围:100 kHz
    - RoHS/Reach合规性:是
    - 环保标准:无卤素
    #

    产品特点和优势


    LSXND4040TKL220MDG具有以下显著特点和优势:
    1. 高电感稳定性:其电感值在宽泛的工作温度范围内保持稳定,±20%的变化范围提供了足够的可靠性。
    2. 高电流承载能力:饱和电流和温升电流分别达到0.92A和0.72A,适用于要求较高电流处理的应用场景。
    3. 小型化设计:4.0×4.0×1.8mm的小巧外形使其成为空间受限设备的理想选择。
    4. 高性价比:基于先进的线绕技术,该产品能够以较低的成本实现高性能的功率管理功能。
    5. 环保材料:符合RoHS和Reach规范,满足现代环保要求,适合绿色制造。
    #

    应用案例和使用建议


    根据技术手册中的信息,该电感器可广泛应用于以下场景:
    - DC/DC转换器:由于其出色的电流承载能力和低DC电阻特性,非常适合用于开关电源模块。
    - EMI滤波器:其高频自谐振频率有助于降低电磁干扰。
    - 汽车电子系统:经过验证的高可靠性使其适合车载电源管理系统。
    使用建议:
    - 在需要高电流的电路中,可以适当增加散热设计以提高效率。
    - 对于低温环境,应特别注意电感值随温度的变化可能对电路性能的影响。
    #

    兼容性和支持


    该电感器与多数主流的电子设备接口兼容,且通过了RoHS认证,确保与环保法规一致。此外,TAIYO YUDEN提供全面的客户支持服务,包括产品生命周期管理、快速样品交付和技术咨询,确保用户能够快速整合到现有设计中。
    #

    常见问题与解决方案


    以下是一些用户可能会遇到的问题及解决方案:
    1. 问题:产品通电后出现异常发热现象。
    解决方法:检查实际工作电流是否超过额定值,必要时更换更高容量的型号。
    2. 问题:温度变化导致电感值波动明显。
    解决方法:选用带有温度补偿设计的版本或调整相关电路参数。
    3. 问题:焊接过程中外观变形。
    解决方法:按照推荐焊点设计进行操作,并确保回流焊条件匹配。
    #

    总结和推荐


    综上所述,LSXND4040TKL220MDG是一款在紧凑型设计中具备高性能表现的电感器,尤其适用于小型化电子设备的电源管理需求。凭借其高可靠性、良好散热性能以及广泛的适用性,它已成为同类产品中的佼佼者。对于需要在消费级和工业级电子产品中集成高效功率解决方案的工程师而言,这无疑是一个值得信赖的选择。因此,我强烈推荐该产品用于需要高功率密度和低损耗的应用场景。

LSXND4040TKL220MDG参数

参数
容差 ±20%
直流电阻(DCR) 348mΩ
额定电流 720mA
Q值 -
测试频率 100KHz
电感值 22μH
饱和电流(LSAT) 900mA
自谐振频率(SRF) 15MHz
长*宽*高 4mm*4mm*1.8mm
通用封装 1616
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

LSXND4040TKL220MDG厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

LSXND4040TKL220MDG数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 贴片电感 TAIYO YUDEN LSXND4040TKL220MDG LSXND4040TKL220MDG数据手册

LSXND4040TKL220MDG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.207 ¥ 1.7492
10+ $ 0.1725 ¥ 1.4576
100+ $ 0.1426 ¥ 1.205
1000+ $ 0.1102 ¥ 0.9309
3500+ $ 0.094 ¥ 0.794
7000+ $ 0.0832 ¥ 0.7027
24500+ $ 0.0788 ¥ 0.6654
49000+ $ 0.0735 ¥ 0.6211
库存: 9417
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.74
直接购买
加入购物车
