首页  >  产品百科  >  LSANB2016KKT1R0M

LSANB2016KKT1R0M

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 2.2A 1μH 60mΩ ±20% 0806
供应商型号: 963-LSANB2016KKT1R0M
供应商: Mouser
标准整包数: 1

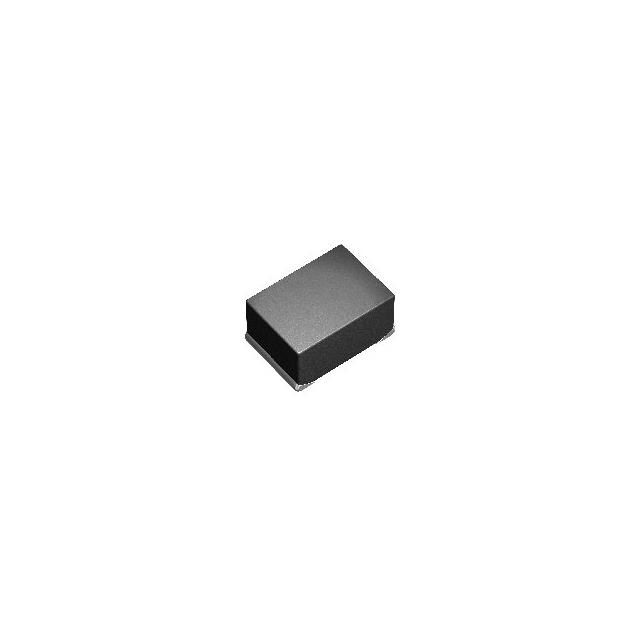

TAIYO YUDEN 贴片电感 LSANB2016KKT1R0M

LSANB2016KKT1R0M概述

    电子元器件技术手册:LSANB2016KKT1R0M Wire-Wound Metal Power Inductor

    1. 产品简介


    LSANB2016KKT1R0M 是一款适用于通用电子设备的线绕金属功率电感,属于 MCOIL™ LSAN 系列。该产品具有高精度电感值(1.0 µH ±20%)、大电流承载能力(最大 2.2 A)以及紧凑尺寸(0806/2016 封装)。这种电感器广泛应用于消费电子设备、通信设备以及一般工业电子产品中,是电源管理、滤波和信号耦合的理想选择。

    2. 技术参数


    以下为产品的核心技术参数和电气特性:
    - 电感值:1.0 µH ±20%
    - 封装尺寸:EIA/JIS 0806/2016(2.0 × 1.6 × 1.0 mm)
    - 额定电流:2.2 A(最大值),2.65 A(典型饱和电流,ΔL = 30%)
    - 温度上升电流:2.2 A(最大值),2.45 A(典型值,ΔT = 40°C)
    - 直流电阻:最大 75 mΩ,典型值 60 mΩ
    - 工作温度范围:-40°C 至 +105°C(包含自生热影响)
    - 温度特性:±15%(电感值变化)
    - 测量频率:2 MHz
    - 环保合规性:符合 RoHS 和 REACH 标准,无卤素
    - 焊接要求:支持回流焊接

    3. 产品特点和优势


    - 高可靠性:采用金属线绕结构,确保长期稳定性。
    - 大电流处理能力:具备出色的饱和电流表现,适用于高功率应用。
    - 宽温适应性:能够在极端温度环境下保持良好的性能。
    - 小尺寸设计:符合现代电子设备小型化趋势。
    - 高精度电感:允许在高频应用中精确控制电流和电压。
    - 环保友好:满足全球环保标准,适合绿色制造需求。

    4. 应用案例和使用建议


    - 消费类电子:手机、平板电脑、智能手表等移动设备。
    - 通信设备:路由器、交换机及基站电源模块。
    - 工业设备:电机驱动电路、传感器接口电路。
    使用建议:
    - 在设计中注意避免电感饱和效应,特别是在大电流情况下。
    - 结合 PCB 布局优化,将电感放置在靠近电源模块的位置以减少寄生效应。
    - 使用推荐的焊盘设计和贴片方式,提升装配质量和可靠性。

    5. 兼容性和支持


    - 该产品兼容多种 PCB 设计标准,适合批量生产。
    - TAIYO YUDEN 提供详细的技术支持和售后服务,包括样品测试和设计指导。
    - 推荐陆地图案尺寸符合行业标准,便于大规模集成。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 饱和电流不足 | 选择更高饱和电流型号,如后续系列产品。 |
    | 温升过高 | 检查散热设计,增加 PCB 散热孔或导热胶。 |
    | 贴片失败 | 确保回流焊温度曲线正确,并检查元件表面清洁度。 |

    7. 总结和推荐


    LSANB2016KKT1R0M 是一款高性能、高可靠性的电感器,特别适合需要大电流和小体积的现代电子设备。其优异的温度特性和精准的电感值使其成为电源管理和信号过滤的理想选择。如果您的设计对成本、尺寸和性能都有较高要求,这款产品无疑是一个明智的选择。
    推荐指数:★★★★☆(4/5)

    注:请根据具体应用条件和需求进行产品验证,并参考 TAiyo Yuden 的最新技术文档获取更详细信息。

LSANB2016KKT1R0M参数

参数
Q值 -
测试频率 -
电感值 1μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 60mΩ
额定电流 2.2A
通用封装 0806
零件状态 在售
包装方式 卷带包装

LSANB2016KKT1R0M厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

LSANB2016KKT1R0M数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 贴片电感 TAIYO YUDEN LSANB2016KKT1R0M LSANB2016KKT1R0M数据手册

LSANB2016KKT1R0M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.207 ¥ 1.7492
10+ $ 0.1645 ¥ 1.3896
100+ $ 0.1277 ¥ 1.0786
1000+ $ 0.0929 ¥ 0.7848
3000+ $ 0.0799 ¥ 0.6753
9000+ $ 0.0734 ¥ 0.6206
24000+ $ 0.0683 ¥ 0.5767
45000+ $ 0.0641 ¥ 0.5412
99000+ $ 0.063 ¥ 0.5324
库存: 3460
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.74
直接购买
加入购物车
