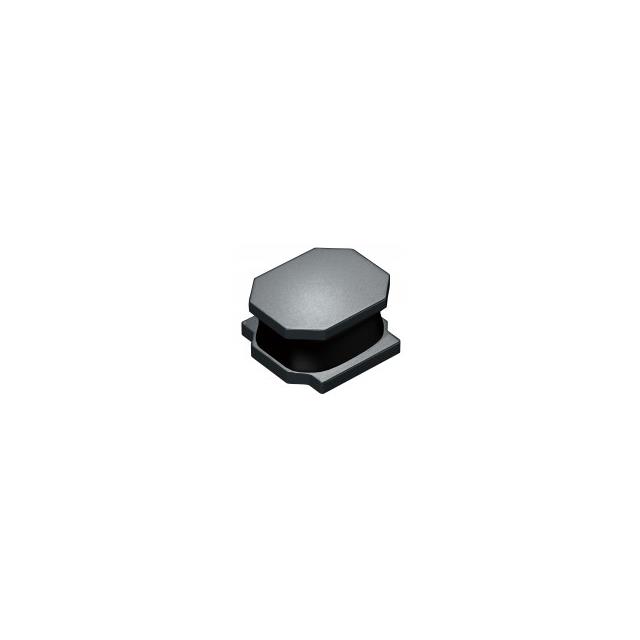

LSXND4040TKL2R2MDG

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 100KHz 60MHz 3A 2.2A 2.2μH 50.4mΩ ±20% 1616 贴片安装 4mm*4mm*1.8mm
供应商型号: 587-LSXND4040TKL2R2MDGTR-ND
供应商: Digi-Key
标准整包数: 3500
TAIYO YUDEN 贴片电感 LSXND4040TKL2R2MDG

LSXND4040TKL2R2MDG概述

    # Wire-Wound Ferrite Power Inductors LSXB/LSXN/LSXP Series for General Electronic Equipment

    1. 产品简介


    LSXND4040TKL2R2MDG(前型号:NRS4018T2R2MDGJ) 是一款适用于通用电子设备的电感器,属于线绕铁氧体功率电感器系列。该系列产品广泛应用于消费类电子设备(如音频视频设备、办公自动化设备、家用电器等)、信息通信设备(包括智能手机和平板电脑)以及其他工业和医疗设备。本产品采用先进的线绕技术和高性能材料,确保卓越的电气性能和可靠性,适用于多种现代电子电路设计需求。

    2. 技术参数


    以下是该电感器的主要技术规格:
    | 参数 | 规格值 |

    | 感量(典型值) | 2.2 μH ± 20% |
    | 工作温度范围 | -25°C 至 +125°C |
    | 尺寸(长×宽×高) | 4.0 mm × 4.0 mm × 1.8 mm |
    | 额定电流(最大值) | 2.2 A |
    | 饱和电流(典型值) | 3.11 A(ΔL = 30%) |
    | 温升电流(最大值) | 2.2 A(ΔT = 40°C) |
    | 直流电阻(典型值) | 42 mΩ |
    | 自谐振频率(最小值) | 60 MHz |
    | RoHS合规性 | 是 |
    | REACH合规性 | 是 |
    | 卤素含量 | 无卤素 |
    此外,其电感值随温度的变化范围为 ±20%,并且符合行业标准的封装尺寸和性能指标。

    3. 产品特点和优势


    LSXND4040TKL2R2MDG 的主要特点和优势包括:
    - 高性能感值:精确控制的 2.2 μH 感量提供稳定的电流调节能力,适合电源管理模块。
    - 高温稳定性:在 -25°C 至 +125°C 的宽温度范围内保持优异性能。
    - 高饱和电流:具备 3.11 A 的饱和电流能力,适用于需要较大瞬态电流的应用场景。
    - 紧凑型设计:4.0 mm × 4.0 mm × 1.8 mm 的小尺寸使其非常适合空间受限的设计。
    - 高兼容性:与主流电子产品兼容性强,可无缝集成到现有电路中。
    - 绿色环保:无卤素、RoHS 和 REACH 合规,满足环保要求。
    这些特性使该电感器在市场上具有很强的竞争力,尤其适合对体积、性能和可靠性都有较高要求的消费电子和工业应用。

    4. 应用案例和使用建议


    应用案例
    该电感器主要应用于以下场景:
    - 手机和平板电脑的电源模块。
    - 电视和机顶盒中的电源滤波。
    - 医疗设备的小型化电源系统。
    - 工业控制设备的电压调节电路。
    使用建议
    1. 在高频开关电源设计中,建议将该电感器与大容量电容搭配使用以优化滤波效果。
    2. 对于需要更高电流密度的场景,可以选择更大的电感值型号。
    3. 在安装时,请确保焊点牢固且接触良好,避免因振动导致电感器失效。

    5. 兼容性和支持


    LSXND4040TKL2R2MDG 具有良好的兼容性,能够与多种电源管理芯片和其他电子元件无缝配合。厂商提供了全面的技术支持服务,包括产品选型指导、样品申请和技术文档下载,以帮助客户快速完成产品集成。

    6. 常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    | 问题描述 | 解决方案 |

    | 产品感值测量不准确 | 确保使用符合标准的测试仪器,并在 100 kHz 下进行测试。 |
    | 温度升高超出预期 | 调整电感的工作电流,避免超过额定值。 |
    | 电感安装后焊接不良 | 确认焊接温度和时间符合推荐工艺要求。 |

    7. 总结和推荐


    LSXND4040TKL2R2MDG 是一款技术先进、性能优越的线绕铁氧体功率电感器,适用于各种通用电子设备。凭借其紧凑的尺寸、高精度感值和宽温稳定性,它成为消费电子、医疗设备和工业控制系统的理想选择。建议优先考虑使用该产品以提升设计效率和性能表现。
    综上所述,我们强烈推荐 LSXND4040TKL2R2MDG 用于现代电子设备开发。

LSXND4040TKL2R2MDG参数

参数
容差 ±20%
直流电阻(DCR) 50.4mΩ
额定电流 2.2A
Q值 -
测试频率 100KHz
电感值 2.2μH
饱和电流(LSAT) 3A
自谐振频率(SRF) 60MHz
长*宽*高 4mm*4mm*1.8mm
通用封装 1616
安装方式 贴片安装
包装方式 卷带包装

LSXND4040TKL2R2MDG厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

LSXND4040TKL2R2MDG数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 贴片电感 TAIYO YUDEN LSXND4040TKL2R2MDG LSXND4040TKL2R2MDG数据手册

LSXND4040TKL2R2MDG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3500+ $ 0.0949 ¥ 0.7945
7000+ $ 0.0895 ¥ 0.7492
10500+ $ 0.0865 ¥ 0.7239
17500+ $ 0.0828 ¥ 0.6932
24500+ $ 0.0805 ¥ 0.6738
35000+ $ 0.0781 ¥ 0.6538
87500+ $ 0.0737 ¥ 0.6168
库存: 3500
起订量: 3500 增量: 1
交货地:
最小起订量为:3500
合计: ¥ 2780.75
