NRS5030T100MMGJ

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 100KHz 20MHz 2.1A 1.7A 20 10μH 70mΩ ±20% 标准安装,贴片安装 4.9mm*4.9mm*3.1mm
供应商型号: WT-NRS5030T100MMGJ
供应商: 海外现货
标准整包数: 500

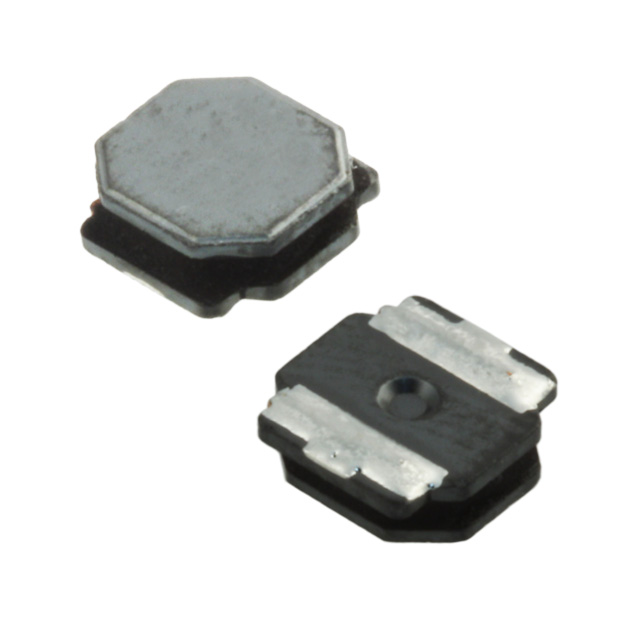

TAIYO YUDEN 贴片电感 NRS5030T100MMGJ

NRS5030T100MMGJ概述

    NRS5030T100MMGJ 电感器技术手册

    产品简介


    NRS5030T100MMGJ 是一款贴片电感器,具有高可靠性、小体积及卓越的电气性能。它的基本参数为:10μH(±20%),额定电流1.7A,典型饱和电流2.3A(当电感值降低至初始值的70%时),且能在广泛的温度范围内稳定工作。这款电感器适用于消费电子、办公自动化设备以及通信设备等应用领域。

    技术参数


    - 标称电感值: 10μH(±20%)
    - 最大额定电流: 1.7A
    - 最大饱和电流: 2.1A(电感下降30%时)
    - 典型饱和电流: 2.3A(电感下降30%时)
    - 最大温升电流: 1.7A(温升40℃时)
    - 典型温升电流: 2A(温升40℃时)
    - 直流电阻: 最大91mΩ,典型70mΩ
    - 测量频率: 100kHz
    - 自谐振频率: 最低20MHz
    - 工作温度范围: -25℃到+125℃
    - 温度特性: ±20%(电感变化)
    - 环保标准: 符合RoHS和REACH指令,无卤素

    产品特点和优势


    1. 高可靠性: 该电感器采用了线绕结构,确保了其在各种应用环境下的可靠性和稳定性。
    2. 小尺寸: 尺寸为4.9mm x 4.9mm x 3.1mm,适合在空间有限的应用中使用。
    3. 优良的电气性能: 在宽泛的工作电流和温度范围内表现出色,满足多种设计需求。
    4. 符合环保要求: 无卤素,符合RoHS和REACH指令,适合绿色产品开发。

    应用案例和使用建议


    - 消费电子产品: 可用于手机、平板电脑和其他便携式设备的电源管理电路中。
    - 办公自动化设备: 适用于打印机、扫描仪等办公设备中的滤波和储能电路。
    - 通信设备: 在路由器、交换机等通信基础设施中提供滤波和储能功能。
    - 使用建议: 由于该电感器具有良好的温度特性,在高温环境下仍能保持稳定的性能,因此适用于工业控制、汽车电子等对环境温度要求较高的场合。同时,考虑到其较小的体积和高度,建议在PCB布局时充分考虑散热设计以确保最佳性能。

    兼容性和支持


    - 兼容性: 与各类表面贴装设备兼容,适用于标准自动化生产和装配流程。
    - 支持: 太阳诱電(TAIYO YUDEN)提供了全面的技术支持和服务,包括详尽的产品手册和技术文档,以及专业团队的咨询服务,确保用户能够获得最佳的使用体验和售后保障。

    常见问题与解决方案


    1. 问: 该电感器的最大额定电流是多少?
    答: 最大额定电流为1.7A,但考虑到热效应,实际应用中建议不超过此值以保证长期稳定运行。
    2. 问: 电感器在什么情况下会出现饱和现象?
    答: 当通过电感器的电流达到其饱和电流时(通常为最大额定电流的110%-130%),电感值会显著下降,这会导致滤波效果减弱。因此,在设计电路时需要合理估算电流负载,避免进入饱和状态。
    3. 问: 如何确定该电感器适用于特定的设计?
    答: 请参考产品手册中的技术规格,如电感值、电流容量、工作温度范围等参数,对比您的具体设计需求。如有疑问,建议联系制造商获取专业的技术支持。

    总结和推荐


    NRS5030T100MMGJ 是一款高性能的电感器,具备出色的电气特性和广泛的工作范围,非常适合用于消费电子、办公自动化和通信设备等领域。它的小巧尺寸、高可靠性和符合环保要求的特点使其在市场上具有很强的竞争力。强烈推荐给需要高质量电感解决方案的设计者和工程师们。

NRS5030T100MMGJ参数

参数
饱和电流(LSAT) 2.1A
自谐振频率(SRF) 20MHz
容差 ±20%
直流电阻(DCR) 70mΩ
额定电流 1.7A
Q值 20
测试频率 100KHz
电感值 10μH
长*宽*高 4.9mm*4.9mm*3.1mm
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NRS5030T100MMGJ厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

NRS5030T100MMGJ数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 贴片电感 TAIYO YUDEN NRS5030T100MMGJ NRS5030T100MMGJ数据手册

NRS5030T100MMGJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
