首页  >  产品百科  >  FBMJ4516HS720NT

FBMJ4516HS720NT

产品分类: 磁珠
厂牌: TAIYO YUDEN
产品描述: 6A 72Ω@100MHz 7mΩ 1806 贴片安装 4.5mm*1.6mm*1.3mm
供应商型号: 10Y-FBMJ4516HS720NT
供应商: 国内现货
标准整包数: 2000
TAIYO YUDEN 磁珠 FBMJ4516HS720NT

FBMJ4516HS720NT概述

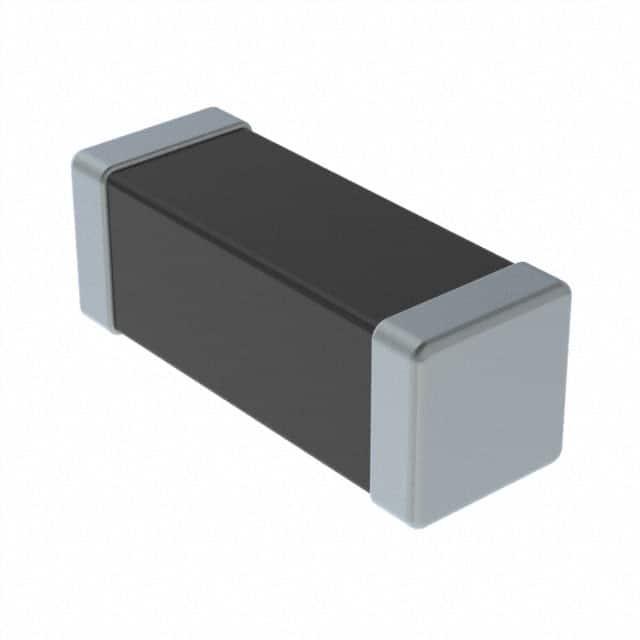

    TAIYO YUDEN FBMJ4516HS720NT Ferrite Bead Inductor

    1. 产品简介


    TAIYO YUDEN的FBMJ4516HS720NT是一款面向通用电子设备(如音频视频设备、办公自动化设备、家用电器、办公设备、信息和通信设备等)的铁氧体磁珠电感器。它具有高阻抗特性,适用于各种电路设计,能够有效地抑制高频噪声。

    2. 技术参数


    | 参数 | 规格 |

    | 阻抗 | 72Ω ± 30% @ 100MHz |
    | 最大额定电流 | 6A (-40到+125℃) |
    | 直流电阻 | ≤7mΩ |
    | 工作温度范围 | -40到+125℃ |
    | 尺寸(EIA/JIS) | 1806/4516 |
    | RoHS合规性 | 是 |
    | REACH合规性 | 是 |
    | 卤素含量 | 无卤 |

    3. 产品特点和优势


    FBMJ4516HS720NT的主要特点包括高阻抗、宽工作温度范围和出色的电气特性。它采用铁氧体材料,具备优异的电磁干扰抑制能力,可以有效减少电源线和信号线上的杂散噪声。此外,这款电感器还具有无卤素、符合RoHS和REACH标准的特点,适合在环保要求高的应用场景中使用。

    4. 应用案例和使用建议


    该电感器广泛应用于AV设备、OA设备、家电和通信设备等。对于具体的应用场景,推荐用于需要抑制高频噪声的电源线和信号线中。例如,在智能手机、电脑主板或其他通信设备中,可以通过将FBMJ4516HS720NT串联在电源线上,以减少电源噪声对系统的干扰。在实际使用时,应注意阻抗匹配和电流限制,避免过载导致的热损伤。

    5. 兼容性和支持


    FBMJ4516HS720NT的外部尺寸为4.5mm x 1.6mm x 1.1mm(长x宽x高),并采用标准的卷带包装(Taping Embossed,2000个/包)。该产品与其他标准EIA/JIS尺寸兼容,易于集成到现有系统中。此外,制造商提供了详细的技术文档和客户支持服务,以确保用户能够顺利应用和维护这些产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 过热损坏 | 确保电流不超过最大额定值,适当散热 |
    | 噪声问题未改善 | 检查电路设计和布局,确认阻抗匹配 |
    | 无法安装 | 检查是否与电路板尺寸匹配,确保正确放置 |

    7. 总结和推荐


    综上所述,FBMJ4516HS720NT是一款高效、可靠且环保的铁氧体磁珠电感器。它在多种应用场景中表现出色,尤其是需要抑制高频噪声的应用。如果你需要一个能够在高温和恶劣环境中稳定工作的电感器,TAIYO YUDEN的FBMJ4516HS720NT无疑是一个理想的选择。我们强烈推荐这一产品。

FBMJ4516HS720NT参数

参数
额定电流 6A
阻抗@频率 72Ω@100MHz
直流电阻(DCR) 7mΩ
长*宽*高 4.5mm*1.6mm*1.3mm
通用封装 1806
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FBMJ4516HS720NT厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

FBMJ4516HS720NT数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 磁珠 TAIYO YUDEN FBMJ4516HS720NT FBMJ4516HS720NT数据手册

FBMJ4516HS720NT封装设计

查看详情并下载
Symbol
Footprint
3D Model
