CB2016T220MV

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 2.52MHz 16MHz 165mA 190mA 22μH 1.3Ω ±20% 0806 贴片安装 2mm*1.6mm*1.8mm
供应商型号: N-CB2016T220MV
供应商: 云汉优选
标准整包数: 1

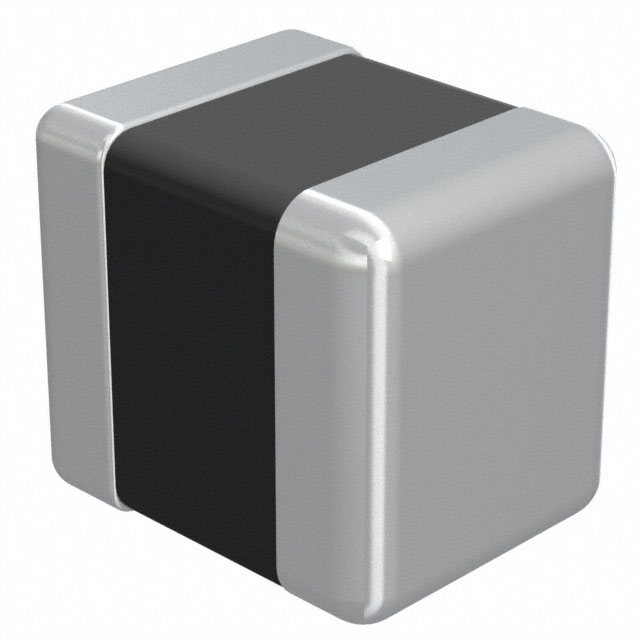

TAIYO YUDEN 贴片电感 CB2016T220MV

CB2016T220MV概述


    产品简介


    产品类型:WIRE-WOUND CHIP POWER INDUCTORS(CB系列)
    主要功能:这些电感器主要用于电源管理和信号处理等领域。它们能够在各种电子设备中提供稳定的电能转换和滤波作用。
    应用领域:广泛应用于消费电子产品(如音响设备、办公自动化设备)、家用电器、通信设备(包括移动电话和PC)等。

    技术参数


    | 参数 | 值 |

    | 操作温度范围 | -40°C 至 +105°C(含自生热) |
    | 封装形式 | 贴片封装(Reflow Soldering) |
    | 饱和电流 | 根据型号不同,范围从几十mA到数百mA |
    | 温升电流 | 根据型号不同,范围从几十mA到数百mA |
    | 最小自激频率 | 2 MHz起 |
    | 直流电阻 | ±30%内的值,范围从几十mΩ到几欧姆 |
    | RoHS符合性 | 完全符合RoHS标准 |

    产品特点和优势


    1. 高饱和电流:CB系列电感器具有出色的饱和电流能力,能够承受大电流负载,确保在高功率应用场景下的稳定表现。
    2. 低温升电流:良好的温升电流性能使得电感器在长时间使用时能够保持较低的工作温度,延长使用寿命。
    3. 宽工作温度范围:能够在广泛的温度范围内正常工作,适用于严苛的工业环境。
    4. 高可靠性:经过严格测试,保证了高可靠性和长寿命。

    应用案例和使用建议


    应用案例:
    - 在智能电视中作为电源管理的一部分,用于稳压和滤波。
    - 在移动电话中用于信号处理和电源转换。
    使用建议:
    - 在安装过程中应注意按照推荐的焊接条件进行贴片焊接。
    - 根据具体应用需求选择合适的电感器型号,以获得最佳性能。
    - 在设计电路时,确保电感器所在的回路有足够的散热措施。

    兼容性和支持


    - 兼容性:CB系列电感器与多种主流的表面贴装工艺兼容,适用于多种不同的PCB设计。
    - 支持服务:制造商提供了详尽的产品规格文档和使用手册,可在官网获取。此外,客户还可以联系厂商获得技术支持和售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电感器过热 | 确保电路散热良好,必要时增加散热片。 |
    | 自激频率不符合预期 | 重新检查设计,确认频率匹配和电容匹配正确。 |
    | 饱和电流不足 | 更换为额定电流更高的电感器型号。 |

    总结和推荐


    综上所述,TAIYO YUDEN的CB系列电感器以其出色的饱和电流能力和宽工作温度范围,在众多电子设备中表现出色。不仅在可靠性方面领先,还提供了详尽的技术支持和服务。对于需要高性能电感器的应用场合,我们强烈推荐选择CB系列电感器。通过合理的选型和正确的使用方法,您可以在项目中发挥其最大的优势。

CB2016T220MV参数

参数
Q值 -
测试频率 2.52MHz
电感值 22μH
饱和电流(LSAT) 165mA
自谐振频率(SRF) 16MHz
容差 ±20%
直流电阻(DCR) 1.3Ω
额定电流 190mA
长*宽*高 2mm*1.6mm*1.8mm
通用封装 0806
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CB2016T220MV厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

CB2016T220MV数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 贴片电感 TAIYO YUDEN CB2016T220MV CB2016T220MV数据手册

CB2016T220MV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.0721 ¥ 0.6127
2000+ $ 0.0649 ¥ 0.5516
库存: 4000
起订量: 1500 增量: 1
交货地:
最小起订量为:1500
合计: ¥ 919.05
