首页  >  产品百科  >  BKH0603HL221-T

BKH0603HL221-T

产品分类: 磁珠
厂牌: TAIYO YUDEN
产品描述: 150mA 220Ω@100MHz 2Ω 0201 贴片安装 600μm*300μm*330μm
供应商型号: 2860362
供应商: 海外现货
标准整包数: 15000

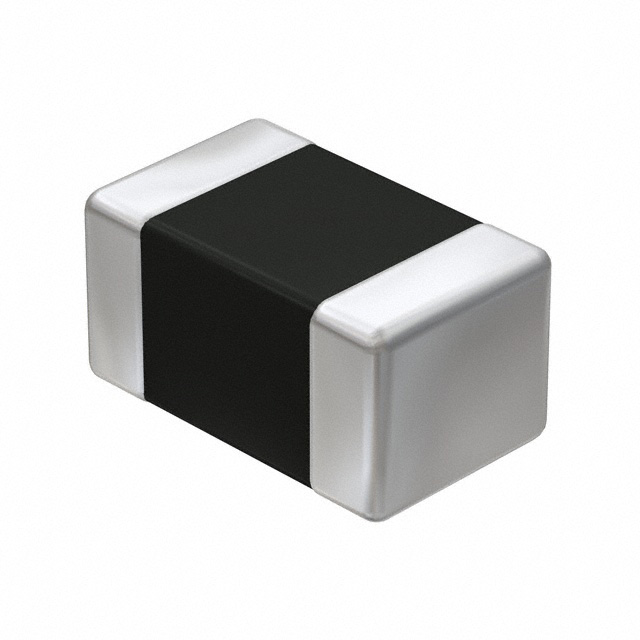

TAIYO YUDEN 磁珠 BKH0603HL221-T

BKH0603HL221-T概述

    Multilayer Chip Bead Inductor (BKH0603HL221-T) 技术手册

    产品简介


    Multilayer Chip Bead Inductor(多层芯片电感)系列中的 BKH0603HL221-T 是一款广泛应用于电子设备中的阻抗元件。这款电感器具有 220Ω 的阻抗,非常适合用于音频、通信设备、家用电器等场合。它的设计满足了高性能和可靠性的需求,适用于多种工业和消费电子产品。

    技术参数


    | 参数 | 规格 |

    | 阻抗(±25%) | 220 Ω |
    | 测量频率 | 100 MHz |
    | 1 GHz 阻抗(±40%) | 1200 Ω |
    | 尺寸(EIA/JIS) | 0201/0603 |
    | 最大额定电流 | 0.15 A |
    | 最大直流电阻 | 2 Ω |
    | 工作温度范围 | -55 ℃ 至 +125 ℃ |
    | RoHS2 合规性 | 是 |
    | REACH 合规性 | 是 |
    | 无卤素 | 是 |
    | 焊接方式 | 回流焊接 |

    产品特点和优势


    - 阻抗稳定性高:在 100 MHz 下,阻抗值为 220 Ω ± 25%,确保信号传输的一致性。
    - 宽工作温度范围:能够在极端环境下稳定工作,工作温度范围为 -55 ℃ 至 +125 ℃。
    - 符合国际环保标准:RoHS2 和 REACH 认证保证了产品的环保合规性。
    - 小体积:采用 0201/0603 封装尺寸,便于紧凑设计的应用。

    应用案例和使用建议


    - 音频设备:在音频滤波器电路中,这款电感器能够有效减少电磁干扰。
    - 通信设备:可以用于射频电路中,提供稳定的阻抗匹配,确保信号质量。
    - 家用电器:作为电磁干扰抑制元件,保护设备免受外部干扰影响。
    使用建议:
    - 在设计高频电路时,需要考虑电感器的高频特性,以确保阻抗的准确性和稳定性。
    - 在焊接过程中,要遵循回流焊接的要求,确保焊接质量。

    兼容性和支持


    - 兼容性:该产品可与同类电子元件无缝配合使用,适用于广泛的电路设计。
    - 支持:制造商 TAIYO YUDEN 提供全面的技术支持和售后服务,确保用户能够获得最佳的产品体验。

    常见问题与解决方案


    1. 问题:焊接后出现异常噪音?
    - 解决方案:检查焊接过程是否严格按照回流焊接要求进行,必要时重新焊接。
    2. 问题:产品在高温环境下工作不稳定?
    - 解决方案:确保产品的工作温度在规定的范围内,如有必要,增加散热措施。

    总结和推荐


    BKH0603HL221-T 多层芯片电感是一款高性能且可靠的阻抗元件,适用于各种电子设备和系统。其高阻抗稳定性和宽工作温度范围使其成为许多应用场景的理想选择。虽然其用途广泛,但在使用前仍需充分验证和测试,确保满足特定的应用要求。强烈推荐在适合的领域使用此产品,以充分发挥其优异性能。

BKH0603HL221-T参数

参数
阻抗@频率 220Ω@100MHz
直流电阻(DCR)
额定电流 150mA
长*宽*高 600μm*300μm*330μm
通用封装 0201
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

BKH0603HL221-T厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

BKH0603HL221-T数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 磁珠 TAIYO YUDEN BKH0603HL221-T BKH0603HL221-T数据手册

BKH0603HL221-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
