NR3012T4R7M

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 100KHz 48MHz 770mA 980mA 4.7μH 156mΩ ±20% 1212 标准安装,贴片安装 3mm*3mm*1.2mm
供应商型号: 2084897
供应商: 海外现货
标准整包数: 5

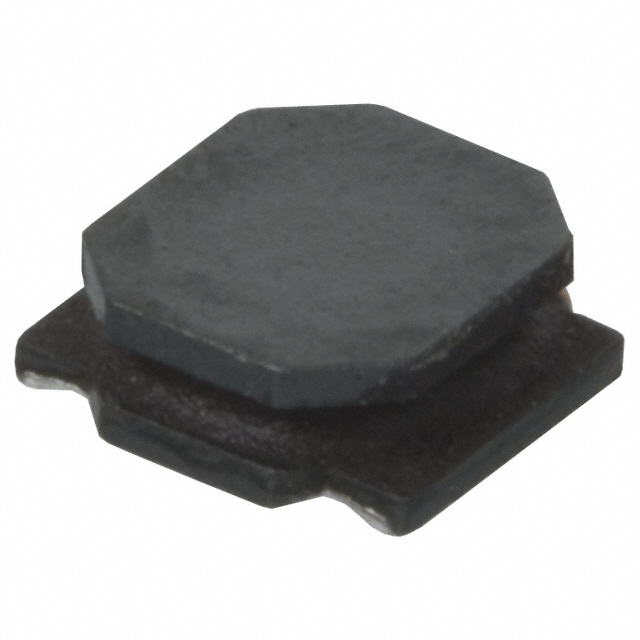

TAIYO YUDEN 贴片电感 NR3012T4R7M

NR3012T4R7M概述


    产品简介


    产品类型:本产品是TAIYO YUDEN的SMD功率电感器系列,包括NR系列、NR系列H型、S型和V型。
    主要功能:这些电感器适用于一般电子设备和部分医疗设备(IMDRF Class I或II),能够提供稳定的电流滤波和电压调节功能,适用于各种高频电路设计。
    应用领域:广泛应用于音频视频设备、办公自动化设备、家用电器、信息通信设备(如手机和PC)、以及部分医疗设备(Class I或II)中。

    技术参数


    - 操作温度范围:-25℃至+120℃(某些型号可达-25℃至+125℃)
    - 尺寸规格:
    - NR2010:2.0×2.0×1.0 mm
    - NR2012:2.0×2.0×1.2 mm
    - NR2410:2.4×2.4×1.0 mm
    - NR2412:2.4×2.4×1.2 mm
    - NR3010:3.0×3.0×1.0 mm
    - NR3012:3.0×3.0×1.2 mm
    - NR3015:3.0×3.0×1.5 mm
    - NR4010:4.0×4.0×1.0 mm
    - NR4012:4.0×4.0×1.2 mm
    - NR4018:4.0×4.0×1.8 mm
    - NR5010:4.9×4.9×1.0 mm
    - NR5012:4.9×4.9×1.2 mm
    - NR5014:4.9×4.9×1.4 mm
    - NR5020:4.9×4.9×2.0 mm
    - NR5024:4.9×4.9×2.4 mm
    - NR5030:4.9×4.9×3.0 mm
    - NR5040:4.9×4.9×4.0 mm
    - NR6010:6.0×6.0×1.0 mm
    - NR6012:6.0×6.0×1.2 mm
    - NR6014:6.0×6.0×1.4 mm
    - NR6020:6.0×6.0×2.0 mm
    - NR6028:6.0×6.0×2.8 mm
    - NR6045:6.0×6.0×4.5 mm
    - NR8030:8.0×8.0×3.0 mm
    - NR8040:8.0×8.0×4.0 mm
    - 封装形式:Taping
    - 额定电感量范围:0.47 μH 至 470 μH
    - 电感容差:±20% 或 ±30%
    - 饱和电流:见各型号具体参数
    - 温升电流:见各型号具体参数
    - 直流电阻:见各型号具体参数
    - 自谐振频率:见各型号具体参数

    产品特点和优势


    - 高可靠性:所有产品均符合RoHS标准,满足环保要求。
    - 稳定性高:具备良好的耐热性和抗振动能力。
    - 广泛的适用性:不仅适用于消费类电子产品,也适用于部分医疗设备(Class I或II)。
    - 多样化的选择:提供了多种尺寸和电感值的选择,适应不同应用场景。

    应用案例和使用建议


    应用场景:
    - 高频电路中的电流滤波
    - 电源模块中的电压调节
    - 各种通信设备的电源管理
    使用建议:
    - 在设计高频电路时,建议根据实际工作频率选择适当的自谐振频率的电感器。
    - 对于需要大电流的应用场合,可以选择电感值较大的型号以降低电阻损耗。
    - 使用前建议进行实际安装和运行环境验证,确保产品的稳定性和可靠性。

    兼容性和支持


    兼容性:此系列电感器适用于一般电子设备和部分医疗设备(Class I或II)。若用于要求高安全性和可靠性的设备(如航空航天、军事设备),需进一步咨询厂商。
    厂商支持:
    - 厂商提供详细的规格表和使用说明,可在官网查询。
    - 若有任何技术疑问或质量问题,可联系厂商的技术支持团队。

    常见问题与解决方案


    问题1:如何确定正确的电感值?
    解决方案:根据实际应用中的工作频率和所需的电流滤波效果选择合适的电感值。
    问题2:电感器出现过热现象怎么办?
    解决方案:检查电路设计是否合理,确认是否存在负载过大或者散热不良的情况,并及时调整。
    问题3:电感器的工作电流超过额定值会导致什么后果?
    解决方案:工作电流超过额定值可能会导致电感器饱和或损坏,应立即调整电路设计以减少电流。

    总结和推荐


    总结:
    TAIYO YUDEN的SMD功率电感器系列具有高度的可靠性、稳定性和广泛的适用性。特别适合用于消费类电子产品和部分医疗设备(Class I或II)。
    推荐:
    对于需要高性能电感器的高频电路设计和电源管理应用,强烈推荐使用TAIYO YUDEN的SMD功率电感器。厂商提供的技术支持和服务也是选购的重要参考因素。

NR3012T4R7M参数

参数
自谐振频率(SRF) 48MHz
容差 ±20%
直流电阻(DCR) 156mΩ
额定电流 980mA
Q值 -
测试频率 100KHz
电感值 4.7μH
饱和电流(LSAT) 770mA
长*宽*高 3mm*3mm*1.2mm
通用封装 1212
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NR3012T4R7M厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

NR3012T4R7M数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 贴片电感 TAIYO YUDEN NR3012T4R7M NR3012T4R7M数据手册

NR3012T4R7M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.4812
50+ ¥ 1.1221
250+ ¥ 1.1221
500+ ¥ 1.0054
1000+ ¥ 1.0054
2000+ ¥ 0.9875
10000+ ¥ 0.9695
20000+ ¥ 0.9695
库存: 462
起订量: 35 增量: 0
交货地:
最小起订量为:5
合计: ¥ 7.4
