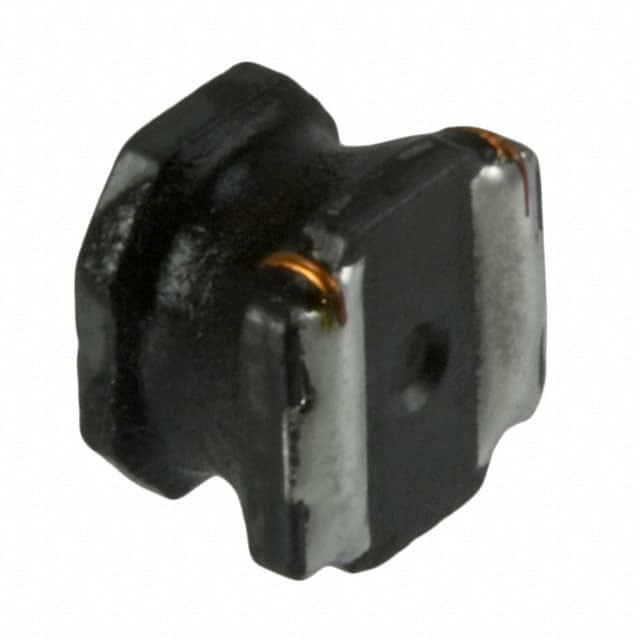

NR5040T6R8M

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 100KHz 21MHz 2.6A 2.3A 6.8μH 63.7mΩ ±20% SMD,4.9X4.9MM 贴片安装 4.9mm*4.9mm*4mm
供应商型号: NR5040T6R8M
供应商: Master
标准整包数: 1500
TAIYO YUDEN 贴片电感 NR5040T6R8M

NR5040T6R8M概述

    TAIYO YUDEN SMD Power Inductors NR Series 技术手册

    产品简介


    TAIYO YUDEN 的 SMD Power Inductors NR 系列(包括 NR 系列、NR 系列 H 型、S 型和 V 型)是专为通用电子设备设计的表面贴装电感器。这些电感器广泛应用于音频视频设备、办公自动化设备、家用电器、信息通信设备(包括手机和平板电脑)、医疗器械(根据 IMDRF 分类属于 I 类或 II 类)等领域。该系列产品通过无铅焊接工艺(RoHS 认证),并提供了多种封装尺寸以满足不同应用需求。

    技术参数


    | 规格 | 描述 |

    | 封装尺寸 | 2010(2.0 × 2.0 × 1.0 mm)至 8040(8.0 × 8.0 × 4.0 mm) |
    | 操作温度范围 | -25℃ 至 +120℃(部分型号为 -25℃ 至 +125℃) |
    | 额定电流 | 包括饱和电流和温度上升电流 |
    | 阻抗 | 0.03 Ω 至 2.05 Ω |
    | 自谐振频率 | 最小 0.03 MHz 至最大 2.05 MHz |
    | 电感值 | 0.47 μH 至 470 μH |

    产品特点和优势


    1. 高可靠性:TAIYO YUDEN 电感器采用先进的制造工艺,确保长期稳定运行。
    2. 低阻抗:系列中的电感器具有较低的直流电阻,能有效减少能量损耗。
    3. 高自谐振频率:较高的自谐振频率使得这些电感器能在高频电路中表现出色。
    4. 宽泛的操作温度范围:电感器可在极端环境下正常工作,适应不同的工业和消费应用。
    5. 多样化的封装尺寸:提供了多种尺寸选择,可轻松集成到各类电路板设计中。

    应用案例和使用建议


    - 电源管理:TAIYO YUDEN 的电感器在电源转换器和滤波电路中表现出色,提供稳定的电压输出。
    - 信号处理:在高频信号传输系统中,如无线通信设备中,该系列电感器能有效滤除干扰。
    - EMI抑制:电感器可用于设计有效的 EMI 滤波器,提高系统的整体性能。
    使用建议:
    - 在电源管理模块中,应选择与工作频率匹配的电感器,以获得最佳性能。
    - 在高频信号处理电路中,建议进行实际安装测试以验证产品的性能。

    兼容性和支持


    - 兼容性:TAIYO YUDEN 的电感器适用于多种电子设备,与其他主流品牌的产品具有良好的兼容性。
    - 支持和服务:制造商提供详细的规格书和技术文档,并支持用户在使用过程中遇到的问题。

    常见问题与解决方案


    1. Q:如何确定合适的电感器?
    - A:选择与具体电路需求相匹配的电感值和封装尺寸。可以参考制造商提供的规格书来做出决策。

    2. Q:电感器出现异常发热怎么办?
    - A:检查是否有过大的电流输入或散热不良,适当降低电流或增加散热措施。

    总结和推荐


    TAIYO YUDEN 的 SMD Power Inductors NR 系列电感器以其高可靠性、低阻抗和广泛的温度适应性,在众多应用场合中表现出色。对于需要高性能电感器的用户来说,这是一个值得信赖的选择。强烈推荐使用这一系列的电感器,尤其是在要求严苛的应用环境中。

NR5040T6R8M参数

参数
额定电流 2.3A
Q值 -
测试频率 100KHz
电感值 6.8μH
饱和电流(LSAT) 2.6A
自谐振频率(SRF) 21MHz
容差 ±20%
直流电阻(DCR) 63.7mΩ
长*宽*高 4.9mm*4.9mm*4mm
通用封装 SMD,4.9X4.9MM
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NR5040T6R8M厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

NR5040T6R8M数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 贴片电感 TAIYO YUDEN NR5040T6R8M NR5040T6R8M数据手册

NR5040T6R8M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.1614 ¥ 1.3422
3000+ $ 0.1589 ¥ 1.3214
6000+ $ 0.1523 ¥ 1.2658
7500+ $ 0.1482 ¥ 1.2138
10500+ $ 0.1428 ¥ 1.1698
25500+ $ 0.109 ¥ 0.8925
51000+ $ 0.1073 ¥ 0.8786
100500+ $ 0.1073 ¥ 0.8786
库存: 4250
起订量: 1500 增量: 0
交货地:
最小起订量为:1500
合计: ¥ 2013.3
直接购买
加入购物车
