NRS8040T470MJGK

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 100KHz 8MHz 1.5A 1.5A 47μH 140mΩ ±20% 3131 标准安装,贴片安装 8mm*8mm*4.2mm
供应商型号: AV-A-YTUNRS8040T470MJGK
供应商: Avnet
标准整包数: 1000

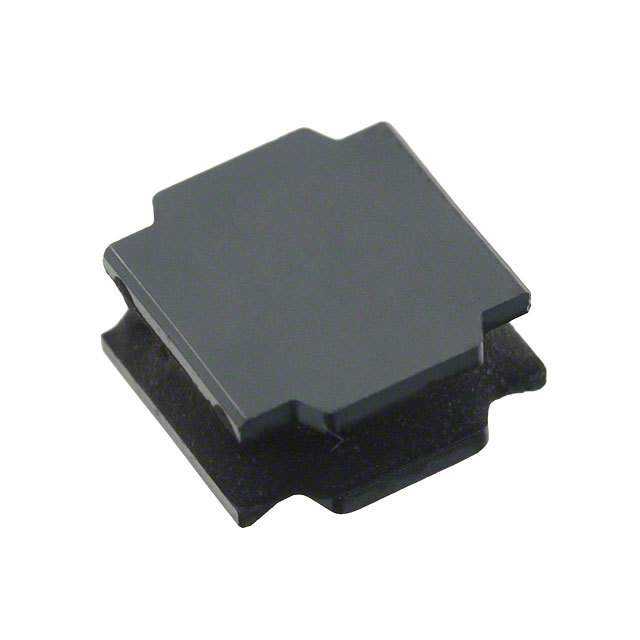

TAIYO YUDEN 贴片电感 NRS8040T470MJGK

NRS8040T470MJGK概述

    NRS8040T470MJGK 电子元器件技术手册

    产品简介


    NRS8040T470MJGK 是一款高性能电感器,由日本泰极公司生产。它主要应用于通用电子设备中,如音频视频设备、办公自动化设备、家用电器、通信设备等。此电感器通过严格的质量控制,确保其在各种环境中具有稳定的性能。

    技术参数


    - 电感值:47 μH ±20%
    - 封装尺寸(长 x 宽 x 高):8.0 mm × 8.0 mm × 4.0 mm
    - 额定电流(最大):1.5 A
    - 饱和电流(最大):1.5 A(ΔL=30%)
    - 饱和电流(典型):1.8 A(ΔL=30%)
    - 温升电流(最大):1.5 A(ΔT=40°C)
    - 温升电流(典型):1.6 A(ΔT=40°C)
    - 直流电阻(最大):0.182 Ω
    - 直流电阻(典型):0.14 Ω
    - 测量频率:100 kHz
    - 自谐振频率(最小):8 MHz
    - 工作温度范围:-25°C 到 +125°C
    - 温度特性:±20%(电感变化)
    - 合规认证:符合RoHS和REACH标准;无卤素
    - 引脚尺寸:
    - 长度(L):8.0 mm ±0.2 mm
    - 宽度(W):8.0 mm ±0.2 mm
    - 高度(Max):4.0 mm
    - 引脚间距(e):1.6 mm ±0.3 mm
    - 引脚长度(f):5.6 mm ±0.3 mm

    产品特点和优势


    - 高稳定性:在广泛的温度范围内表现出色的稳定性能,适用于严苛的工业环境。
    - 大电流承载能力:能够处理高达1.5 A的连续电流,适用于需要较高功率的应用场合。
    - 优秀的温度特性:温度变化时电感值保持稳定,确保设备长期可靠运行。
    - 无卤素材料:减少环境污染,符合环保标准。

    应用案例和使用建议


    - 应用案例:适用于电源管理、开关电源、无线充电系统等领域。
    - 使用建议:
    - 确保电感器安装在散热良好的位置,以避免因温度过高而影响性能。
    - 在进行PCB设计时,注意合理布局,避免不必要的电磁干扰。
    - 根据具体应用场景调整引脚间距,确保最佳连接效果。

    兼容性和支持


    - 兼容性:该电感器支持标准表面贴装工艺,易于集成到现有电路板中。
    - 厂商支持:泰极公司提供详尽的技术文档和客户支持,确保用户能够获得所需的技术帮助。

    常见问题与解决方案


    - 问题:在高温环境下,电感器的电感值变化明显。
    - 解决方案:确保安装环境通风良好,必要时增加散热片。
    - 问题:电路启动时出现瞬时电流冲击。
    - 解决方案:在电路设计中加入软启动电路或限流电阻,以减缓启动电流冲击。
    - 问题:设备在低温环境下无法正常工作。
    - 解决方案:检查电感器的额定工作温度范围,确认其是否适合当前环境。

    总结和推荐


    NRS8040T470MJGK 电感器凭借其高稳定性、大电流承载能力和优秀的温度特性,在多种应用场景中表现出色。如果您正在寻找一款适用于高要求应用环境的电感器,这款产品是理想的选择。泰极公司的专业支持也使您能够在使用过程中得到及时的帮助。综合来看,推荐用户在合适的场景下选择并使用这款产品。

NRS8040T470MJGK参数

参数
电感值 47μH
饱和电流(LSAT) 1.5A
自谐振频率(SRF) 8MHz
容差 ±20%
直流电阻(DCR) 140mΩ
额定电流 1.5A
Q值 -
测试频率 100KHz
长*宽*高 8mm*8mm*4.2mm
通用封装 3131
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

NRS8040T470MJGK厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

NRS8040T470MJGK数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 贴片电感 TAIYO YUDEN NRS8040T470MJGK NRS8040T470MJGK数据手册

NRS8040T470MJGK封装设计

查看详情并下载
Symbol
Footprint
3D Model
