首页  >  产品百科  >  NR10050T101M

NR10050T101M

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 100KHz 4.6MHz 1.3A 1.2A 100μH 271.7mΩ ±20% 标准安装,贴片安装 10mm*9.8mm*5mm
供应商型号: TS-NR10050T101M
供应商: 海外现货
标准整包数: 500

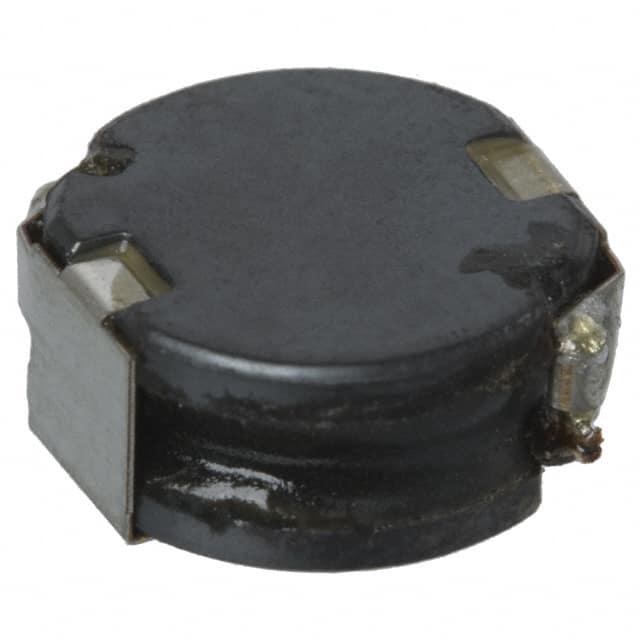

TAIYO YUDEN 贴片电感 NR10050T101M

NR10050T101M概述

    # NR10050T101M 电感器技术手册

    产品简介


    NR10050T101M 是一款适用于通用电子设备(如音频视频设备、办公自动化设备、家用电器、办公设备、信息通信设备等)的电感器。它具有较高的性能和可靠性,能够广泛应用于多种场景。

    技术参数


    基本参数
    - 型号:NR10050T101M
    - 制造商:TAIYO YUDEN
    - 链接:http://www.ty-top.com
    规格参数
    - 电感量:100 μH ± 20%
    - 尺寸:10.0x9.8x5.0mm
    - 最大额定电流:1.2 A
    - 饱和电流:1.3 A(ΔL=30%)
    - 温升电流:1.2 A(ΔT=40℃)
    - 直流电阻:最大值为0.2717 Ω,典型值为0.209 Ω
    - 测量频率:100 kHz
    - 自谐振频率:最小值为4.6 MHz
    - 工作温度范围:-25°C至+105°C(包括自身产生的热量)
    - 温度特性:电感变化在±20%以内
    - ROHS合规性:符合10项限制物质
    - REACH合规性:符合223项限制物质
    - 外部尺寸
    - 长度L:10.0 ± 0.3 mm
    - 宽度W:9.8 ± 0.5 mm
    - 高度H:最大5.0 mm
    - 焊盘间距a:典型值4.0 mm
    - 焊盘间距b:典型值1.75 mm
    包装信息
    - 标准包装数量:500个/包(带状包装)

    产品特点和优势


    NR10050T101M 电感器具有以下特点和优势:
    - 高电感量和精确度(100 μH ± 20%),适合用于对精度要求较高的场合。
    - 宽广的工作温度范围(-25°C 至 +105°C),可在多种环境条件下稳定工作。
    - 较高的额定电流(1.2 A)和饱和电流(1.3 A),保证了良好的载流能力。
    - 罗氏合(RoHS)和REACH认证,符合国际环保标准。
    - 紧凑的封装设计,便于在有限空间内安装。

    应用案例和使用建议


    应用案例
    NR10050T101M 主要应用于各类音频视频设备、办公自动化设备、家用电器、信息通信设备等。例如,它可以在手机充电电路中提供稳定电流,保证电池充放电的安全性和效率;也可以在车载设备中作为储能元件,确保设备运行的稳定性。
    使用建议
    1. 在选择电感器时,需要根据具体的应用场景来选择合适的型号,避免因过载而影响使用寿命。
    2. 尽量避免将电感器暴露在极端温度下,以免影响其性能和寿命。
    3. 在焊接过程中,请注意温度控制,以防止因高温损坏电感器。

    兼容性和支持


    兼容性
    NR10050T101M 电感器可与其他标准电子元件良好兼容,适用于多种PCB设计。
    支持和维护
    TAIYO YUDEN 提供全面的技术支持和售后服务,包括产品使用咨询、故障排除等。用户可通过官网或授权经销商获取更多技术支持。

    常见问题与解决方案


    1. 问题:电感器无法达到预期的电感值。
    - 解决方案:检查电路连接是否正确,确认是否存在焊接不良的情况。必要时,可以重新焊接或更换新的电感器。
    2. 问题:电感器在高温环境下工作时出现性能下降。
    - 解决方案:确认是否在规定的温度范围内使用。若需长期在高温环境下使用,请联系供应商确认是否需要特殊处理。

    总结和推荐


    NR10050T101M 电感器凭借其高电感值、宽温区、高载流能力和严格的环保标准,在多种应用场景中表现出色。其紧凑的封装设计和广泛的应用范围使其成为众多电子设备的理想选择。鉴于其优良的性能和稳定的供货渠道,我们强烈推荐在需要高性能电感器的应用中使用 NR10050T101M。

NR10050T101M参数

参数
Q值 -
测试频率 100KHz
电感值 100μH
饱和电流(LSAT) 1.3A
自谐振频率(SRF) 4.6MHz
容差 ±20%
直流电阻(DCR) 271.7mΩ
额定电流 1.2A
长*宽*高 10mm*9.8mm*5mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

NR10050T101M厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

NR10050T101M数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 贴片电感 TAIYO YUDEN NR10050T101M NR10050T101M数据手册

NR10050T101M封装设计

查看详情并下载
Symbol
Footprint
3D Model
