NRS6028T101MMGJV

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 100KHz 3MHz 650mA 660mA 100μH 780mΩ ±20% 2424 标准安装,贴片安装 6mm*6mm*2.8mm
供应商型号: 19M-NRS6028T101MMGJV
供应商: 云汉优选
标准整包数: 2000

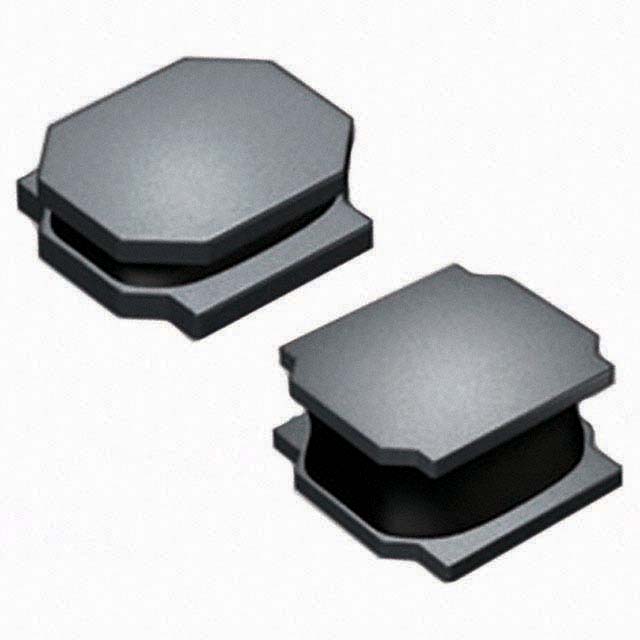

TAIYO YUDEN 贴片电感 NRS6028T101MMGJV

NRS6028T101MMGJV概述

    # 产品技术手册:NRS6028T101MMGJV线圈电感器

    产品简介


    NRS6028T101MMGJV是一款小型且高性能的线圈电感器,主要用于工业和汽车舒适及安全应用。该电感器以其高精度和稳定的电气特性著称,在众多电子设备中发挥重要作用,如音频视频设备、办公设备、家用电器、信息通讯设备(例如手机和平板电脑)等。

    技术参数


    - 电感量: 100 μH ± 20%
    - 额定电流: 0.65 A
    - 饱和电流: 0.65 A (ΔL=30%),典型值为0.75 A (ΔL=30%)
    - 温度上升电流: 0.66 A (ΔT=40℃),典型值为0.75 A (ΔT=40℃)
    - 直流电阻: 最大0.78Ω,典型值0.6Ω
    - 测量频率: 100 kHz
    - 自谐振频率: 最小3 MHz
    - 工作温度范围: -40℃到+125℃(包括自生热量)
    - 温度特性: ± 20% (电感变化)
    - RoHS合规: 是
    - REACH合规: 是
    - 无卤素: 是
    - 封装数量: 标准包装数量为2000个(贴片式)

    产品特点和优势


    NRS6028T101MMGJV具备以下优势:
    - 高可靠性: AEC-Q200认证确保其在恶劣环境下也能稳定工作。
    - 精确度高: 电感量在±20%的范围内保持高精度。
    - 耐温性能好: 工作温度范围广,适用于多种复杂的工作环境。
    - 易于集成: 标准的贴片式封装使其在多种设备中容易集成。

    应用案例和使用建议


    应用案例
    - 工业设备: 用于工厂自动化设备中的信号处理电路。
    - 汽车电子: 应用于汽车动力传动控制系统,提升驾驶安全性。
    - 信息通信: 在智能手机和平板电脑的电源管理模块中使用。
    使用建议
    - 温控措施: 由于电感器工作时会产生热量,需配备适当的散热装置以保证长时间稳定运行。
    - 选择合适的电路设计: 根据实际应用场景选择最合适的额定电流和工作温度范围。

    兼容性和支持


    NRS6028T101MMGJV与大多数标准SMD工艺兼容,可用于各种主流电路板制造过程。TAIYO YUDEN提供了详尽的产品规格和测试结果,用户在购买前可以咨询厂家获取更多技术支持信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 额定电流过高导致温度上升 | 安装额外的散热片或优化电路设计减少功耗。 |
    | 自谐振频率过低影响性能 | 检查周围组件的影响,调整电感器的布局以优化频率响应。 |

    总结和推荐


    总体来看,NRS6028T101MMGJV电感器凭借其高精度、稳定性及广泛的工作温度范围,非常适合用于工业及汽车电子领域的信号处理和电源管理。其AEC-Q200认证进一步保障了其可靠性和耐用性。因此,强烈推荐用于需要高可靠性的应用场合。

NRS6028T101MMGJV参数

参数
测试频率 100KHz
电感值 100μH
饱和电流(LSAT) 650mA
自谐振频率(SRF) 3MHz
容差 ±20%
直流电阻(DCR) 780mΩ
额定电流 660mA
Q值 -
长*宽*高 6mm*6mm*2.8mm
通用封装 2424
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NRS6028T101MMGJV厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

NRS6028T101MMGJV数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 贴片电感 TAIYO YUDEN NRS6028T101MMGJV NRS6028T101MMGJV数据手册

NRS6028T101MMGJV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.8247
6000+ ¥ 0.8
库存: 10000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 1649.4
