LSXND6060WHL4R7MMG

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 100KHz 39MHz 2.7A 3A 4.7μH 40.3mΩ ±20% 2424 贴片安装 6mm*6mm*2.8mm
供应商型号: J-TYYU-0076510
供应商: Chip1stop
标准整包数: 1

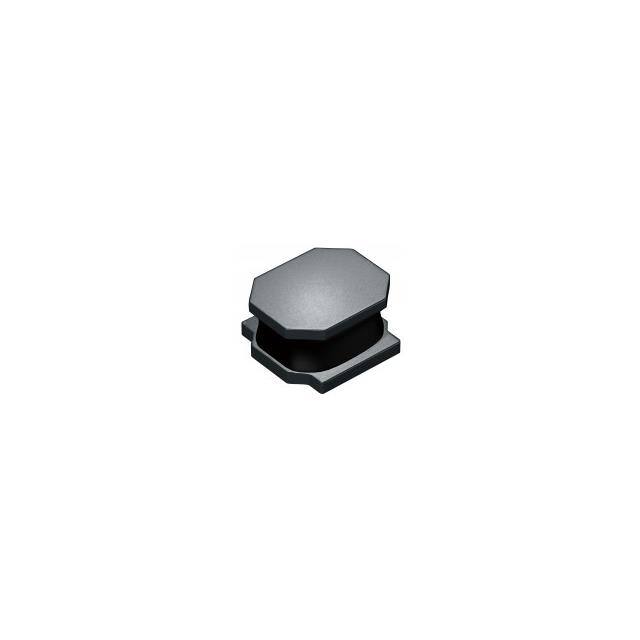

TAIYO YUDEN 贴片电感 LSXND6060WHL4R7MMG

LSXND6060WHL4R7MMG概述

    # TAIYO YUDEN 产品技术手册解读

    产品简介


    产品类型与功能
    TAIYO YUDEN的LSXN/LSXP系列属于线绕铁氧体功率电感,专为消费类通用电子设备设计。这些电感具备高效的电能传输和滤波能力,在电源管理、信号处理及电路保护等领域发挥重要作用。
    应用领域
    该系列产品广泛应用于消费电子设备如音响、办公设备、信息通信设备(包括手机和PC),以及各种便携式设备。此外,还适用于需要低损耗和高效率的应用场景,例如智能手机、平板电脑、智能手表和手持游戏机。

    技术参数


    | 参数类别 | 描述 |

    | 操作温度范围 | -25°C至+120°C(LSXN型号:-25°C至+125°C) |
    | 尺寸规格 | 包括多种标准尺寸,例如2020(2.0×2.0mm²)、3030(3.0×3.0mm²)、4040(4.0×4.0mm²)等。 |
    | 电感值范围 | 从0.47µH到4.7µH |
    | 电流容量 | 通过内部代码标记,最大额定电流从0.47A到4.7A |
    | 电感精度 | ±20%或±30%,具体由代码决定 |
    | 封装形式 | 贴片封装(Tape and Reel) |
    产品特点与优势
    特点
    1. 高效率:采用线绕铁氧体设计,减少能量损失。
    2. 多样化选择:提供多种规格尺寸和电感值,满足不同应用场景需求。
    3. 耐温性能好:能在极端温度下保持稳定性能。
    4. 精确控制:具备多种电感精度选项。
    优势
    1. 灵活适应消费电子产品小型化趋势。
    2. 高可靠性和长寿命,降低维护成本。
    3. 节能环保:低功耗设计减少对环境的影响。
    应用案例与使用建议
    典型应用场景
    1. 手机和平板电脑充电器:利用其高效电能传输特性。
    2. 无线耳机:配合其微型尺寸,确保轻便与耐用性。
    3. 智能手表:支持紧凑设计并保证长期续航。
    使用建议
    - 在高频场合下工作时,优先选择电感值较低的产品以避免饱和效应。
    - 注意焊盘尺寸与器件匹配,确保良好的电气连接。
    - 安装前进行环境测试,确保满足实际应用条件。
    兼容性与支持
    兼容性
    LSXN/LSXP系列与大多数主流PCB制造工艺兼容,易于集成到现有系统中。此外,支持RoHS标准,符合环保要求。
    厂商支持
    TAIYO YUDEN提供详尽的技术文档和在线支持服务,帮助客户快速了解产品特性和优化设计方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致性能下降 | 检查散热措施是否到位,增加热管或风扇辅助 |
    | 滤波效果不佳 | 更换适合当前频率的电感值 |
    | 焊接不良 | 确保焊盘设计合理,焊接温度和时间符合要求 |
    总结与推荐
    综合评估
    LSXN/LSXP系列线绕铁氧体功率电感凭借其卓越的性能、灵活的配置以及广泛的适用性,成为消费电子领域的优选解决方案。它不仅能满足日常应用需求,还能应对严苛的工作环境。
    推荐结论
    强烈推荐此系列产品用于消费类电子设备的设计中。尽管价格可能略高于同类产品,但其优异的品质和稳定性能够带来显著的长期收益。对于希望提升产品竞争力的企业而言,这是一个理想的选择。
    官方网站链接:

LSXND6060WHL4R7MMG参数

参数
饱和电流(LSAT) 2.7A
自谐振频率(SRF) 39MHz
容差 ±20%
直流电阻(DCR) 40.3mΩ
额定电流 3A
Q值 -
测试频率 100KHz
电感值 4.7μH
长*宽*高 6mm*6mm*2.8mm
通用封装 2424
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LSXND6060WHL4R7MMG厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

LSXND6060WHL4R7MMG数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 贴片电感 TAIYO YUDEN LSXND6060WHL4R7MMG LSXND6060WHL4R7MMG数据手册

LSXND6060WHL4R7MMG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 0.1082 ¥ 0.9139
50+ $ 0.0809 ¥ 0.6832
100+ $ 0.0754 ¥ 0.637
200+ $ 0.069 ¥ 0.5829
500+ $ 0.0589 ¥ 0.4977
1000+ $ 0.0559 ¥ 0.472
库存: 1970
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 22.84
