NRS6045T680MMGK

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 100KHz 4MHz 1.1A 950mA 68μH 395.2mΩ ±20% 2424 标准安装,贴片安装 6mm*6mm*4.5mm
供应商型号: 12M-NRS6045T680MMGK
供应商: 云汉优选
标准整包数: 1500

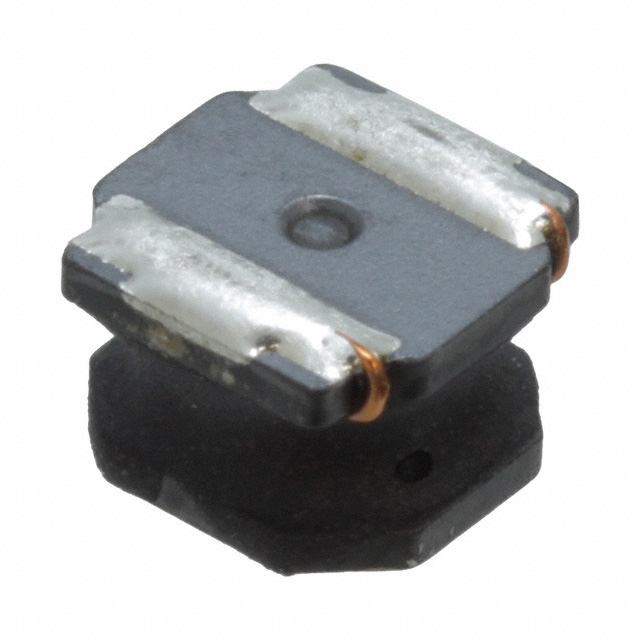

TAIYO YUDEN 贴片电感 NRS6045T680MMGK

NRS6045T680MMGK概述

    #

    产品简介


    产品名称:NRS6045T680MMGK电感器
    产品类型:贴片电感器
    主要功能:用于电路中的滤波、储能及信号耦合等功能
    应用领域:广泛应用于消费电子、办公自动化设备、通信设备等领域

    技术参数


    - 额定电感量:68 μH ± 20%
    - 外形尺寸(长×宽):6.0 x 6.0 mm
    - 最大额定电流:0.95 A
    - 饱和电流:1.1 A (⊿L=30%)
    - 温度上升电流:0.95 A (⊿T=40℃)
    - 直流电阻:0.3952 Ω(最大值),0.304 Ω(典型值)
    - 自谐振频率:最小4 MHz
    - 测量频率:100 kHz
    - 工作温度范围:-25°C至+125°C(包含自生热影响)
    - 温度特性:±20%(电感变化)
    - 认证:RoHS合规(10项物质),REACH合规(223项物质)

    产品特点和优势


    NRS6045T680MMGK电感器具备以下特点和优势:
    - 高可靠性:适用于广泛的工业应用环境,可在-25°C至+125°C范围内正常工作。
    - 高性能:饱和电流高达1.1 A,保证了在大电流条件下的稳定性能。
    - 兼容性强:符合RoHS和REACH标准,环保且无卤素。
    - 结构紧凑:体积小、重量轻,适合于空间有限的应用场合。

    应用案例和使用建议


    实际使用场景
    该电感器被广泛应用于移动电话、个人电脑、办公自动化设备等领域。例如,在消费电子设备中,它可用于电源模块的滤波和电压调节,确保设备的稳定运行。
    使用建议
    - 正确选择工作条件:根据实际工作电流和温度选择合适的电感器。
    - 确保良好的散热设计:避免长时间高负载使用导致温度过高。
    - 电路布局合理:在PCB设计时考虑电感器与其他组件之间的距离和排列,以减少电磁干扰。

    兼容性和支持


    - 兼容性:该电感器可与其他同类电子产品良好兼容,方便进行集成。
    - 技术支持:供应商提供全面的技术支持和售后服务,用户可以随时获取所需帮助。

    常见问题与解决方案


    1. 问题:电感器在高温环境下出现饱和电流不足的情况。
    - 解决方案:检查实际工作温度是否超过最大允许范围,适当增加散热措施或更换更高耐温等级的电感器。
    2. 问题:电感器在使用过程中出现噪音。
    - 解决方案:确认电感器是否受到外部电磁干扰,优化周围环境的屏蔽设计。

    总结和推荐


    综合评估
    NRS6045T680MMGK电感器凭借其优良的性能、可靠性和环境适应能力,在各类应用中表现出色。其紧凑的体积使其成为空间受限设备的理想选择。
    推荐使用
    鉴于上述优势,强烈推荐在消费电子、通信设备及其他需要稳定电感性能的应用中使用此电感器。

NRS6045T680MMGK参数

参数
容差 ±20%
直流电阻(DCR) 395.2mΩ
额定电流 950mA
Q值 -
测试频率 100KHz
电感值 68μH
饱和电流(LSAT) 1.1A
自谐振频率(SRF) 4MHz
长*宽*高 6mm*6mm*4.5mm
通用封装 2424
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NRS6045T680MMGK厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

NRS6045T680MMGK数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 贴片电感 TAIYO YUDEN NRS6045T680MMGK NRS6045T680MMGK数据手册

NRS6045T680MMGK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ ¥ 0.4124
15000+ ¥ 0.4
库存: 145500
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 618.6
