FBMH4525HM102NTV

产品分类: 磁珠
厂牌: TAIYO YUDEN
产品描述: 3A 1KΩ@ 100MHz 60mΩ 1810 贴片安装 4.5mm*2.5mm*2.8mm
供应商型号: FBMH4525HM102NTV
供应商: Master
标准整包数: 1000

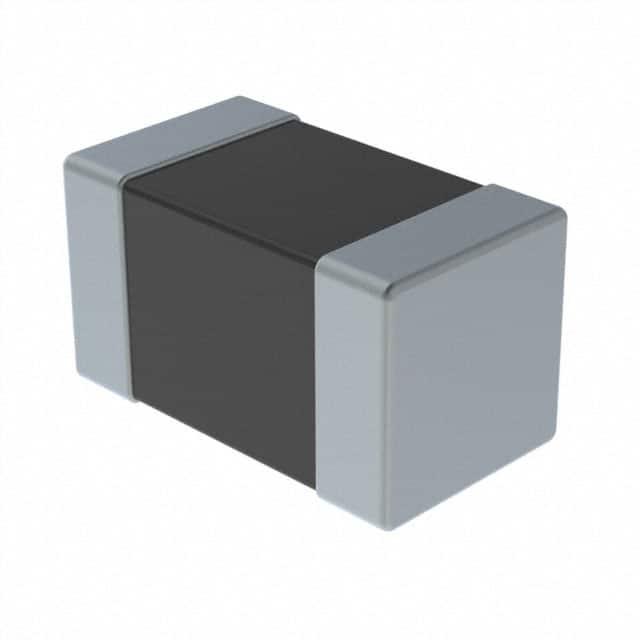

TAIYO YUDEN 磁珠 FBMH4525HM102NTV

FBMH4525HM102NTV概述

    # TAIYO YUDEN Ferrite Bead Inductor FBMH4525HM102NTV 技术手册解析

    产品简介


    TAIYO YUDEN 的 Ferrite Bead Inductor(铁氧体磁珠电感)FBMH4525HM102NTV 是一款高性能电子元件,专为抑制高频噪声设计。该产品属于 1810/4525 尺寸规格,广泛应用于消费电子、通信设备、办公设备等领域。FBMH4525HM102NTV 的阻抗达到 1000Ω,具有卓越的抗干扰能力,在信号完整性提升方面表现优异。

    技术参数


    以下为 FBMH4525HM102NTV 的核心技术参数:
    - 阻抗:1000Ω ± 30%
    - 阻抗测量频率:100 MHz
    - 额定电流:3 A(温度范围 -40 至 +125℃,温升 40℃)
    - 直流电阻:最大 60 mΩ
    - 工作温度范围:-40 至 +125℃
    - 外形尺寸:
    - 长度 L:4.5 ± 0.4 mm
    - 宽度 W:2.5 ± 0.3 mm
    - 厚度 T:2.5 ± 0.3 mm
    - 端子间距 e:0.9 ± 0.6 mm
    - 包装形式:Taping Embossed,每卷 1000 件
    - 合规性:RoHS 和 REACH 符合,无卤素

    产品特点和优势


    FBMH4525HM102NTV 具备以下显著特点:
    1. 高阻抗性能:1000Ω 的阻抗能够有效过滤高频噪声,保障电路稳定运行。
    2. 高温稳定性:-40 至 +125℃ 的工作温度范围使其适用于各种严苛环境。
    3. 紧凑设计:1810/4525 的小尺寸设计便于 PCB 布局,特别适合空间受限的应用场合。
    4. 无铅环保:符合 RoHS 和 REACH 标准,满足绿色环保需求。

    应用案例和使用建议


    应用场景
    FBMH4525HM102NTV 广泛用于手机、平板电脑、计算机和其他便携式电子设备中。它在电源线滤波、EMI 消除和信号传输等方面表现出色。
    使用建议
    1. 在高频电路设计中,需合理布置磁珠位置,尽量靠近噪声源。
    2. 考虑到热效应,建议通过计算选择合适的电流等级以避免过热风险。
    3. 在大批量生产前,务必对实际安装环境进行验证测试。

    兼容性和支持


    FBMH4525HM102NTV 可与多种主流 PCB 设计工具兼容,如 Altium Designer 和 Eagle。此外,TAIYO YUDEN 提供全面的技术支持,包括样品申请、定制化服务和技术咨询,确保客户顺利实现产品集成。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 产品阻抗不符合预期 | 检查测量条件是否符合标准频率 |
    | 温度异常导致性能下降 | 确保工作环境温度控制在规定范围内 |
    | 高频噪声无法有效抑制 | 调整磁珠布局,缩短信号路径长度 |

    总结和推荐


    综上所述,FBMH4525HM102NTV 是一款性能卓越且性价比高的铁氧体磁珠电感,非常适合需要良好 EMI 滤波效果的应用场景。其高阻抗、宽温域及环保特性使其在市场上具备较强竞争力。强烈推荐给追求高品质信号完整性的工程师们。
    最终结论:我们高度推荐使用 TAIYO YUDEN 的 FBMH4525HM102NTV Ferrite Bead Inductor,它将成为您的理想选择!

FBMH4525HM102NTV参数

参数
阻抗@频率 1KΩ@ 100MHz
直流电阻(DCR) 60mΩ
额定电流 3A
长*宽*高 4.5mm*2.5mm*2.8mm
通用封装 1810
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

FBMH4525HM102NTV厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

FBMH4525HM102NTV数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 磁珠 TAIYO YUDEN FBMH4525HM102NTV FBMH4525HM102NTV数据手册

FBMH4525HM102NTV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.4519 ¥ 3.7951
2000+ $ 0.4373 ¥ 3.6699
4000+ $ 0.4331 ¥ 3.582
8000+ $ 0.4309 ¥ 3.5636
16000+ $ 0.4288 ¥ 3.5462
32000+ $ 0.4265 ¥ 3.5278
64000+ $ 0.4244 ¥ 3.5104
128000+ $ 0.4244 ¥ 3.5104
库存: 1000
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 3795.1
