首页  >  产品百科  >  NRS8040T220MJGJ

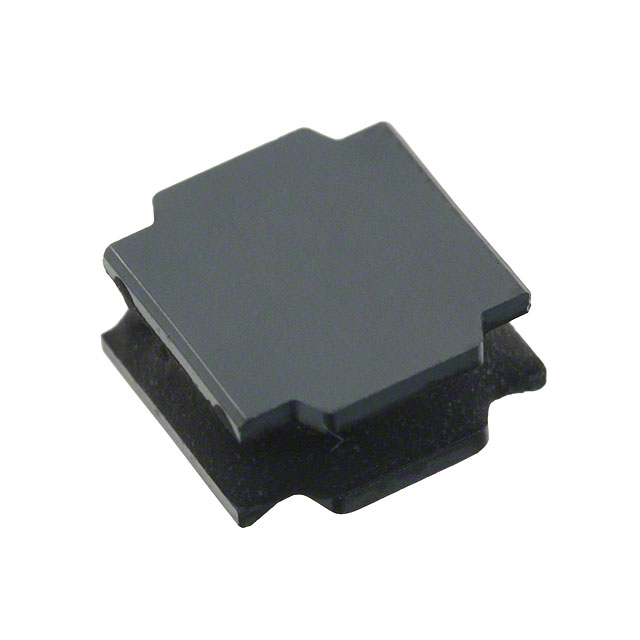

NRS8040T220MJGJ

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 100KHz 13MHz 2.4A 2.2A 22μH 85.8mΩ ±20% 3131 标准安装,贴片安装 8mm*8mm*4mm
供应商型号: TS-NRS8040T220MJGJ
供应商: 海外现货
标准整包数: 1000
TAIYO YUDEN 贴片电感 NRS8040T220MJGJ

NRS8040T220MJGJ概述


    产品简介


    TAIYO YUDEN NRS8040T220MJGJ型表面贴装功率电感器是一种专为广泛电子设备设计的高性能元件。该产品属于NR系列S型,具有22μH±20%的电感值,最大额定电流可达2.2A,适用于各种电子设备如音频视频设备、办公自动化设备、家用电器以及信息通信设备(包括但不限于移动电话和PC)。

    技术参数


    - 电感值:22μH ±20%
    - 尺寸:8.0x8.0x4.0mm
    - 额定电流:2.2A
    - 饱和电流:2.4A(典型值:2.7A,饱和电流减少30%)
    - 温升电流:2.2A(典型值:2.6A,温度上升40℃)
    - 直流电阻:典型值66mΩ,最大值85.8mΩ
    - 自共振频率:最小值13MHz
    - 工作温度范围:-25℃到+125℃(包含自生热)
    - 温度特性:电感变化±20%
    - RoHS符合性:是(10种物质)
    - REACH符合性:是(209种物质)
    - 无卤素:是
    - 外部尺寸:长8.0mm±0.2mm,宽8.0mm±0.2mm,高4.0mm(最大值)

    产品特点和优势


    TAIYO YUDEN NRS8040T220MJGJ的主要优势在于其高电感值、额定电流和出色的温度特性。产品通过RoHS和REACH认证,确保环保标准。此外,其无卤素材料和高可靠性使其成为医疗设备和其他对安全性要求较高的设备的理想选择。

    应用案例和使用建议


    该产品广泛应用于消费电子产品、办公自动化设备、医疗设备等领域。例如,在家庭音响系统中,TAIYO YUDEN NRS8040T220MJGJ可作为电源管理组件,帮助稳定电源电压并减少噪声干扰。使用时建议注意以下几点:
    - 确保电路设计符合电感器的工作温度范围。
    - 考虑到温度上升可能导致的性能变化,进行适当的散热处理。
    - 在高负载情况下,确保电感器能够承受更高的饱和电流。

    兼容性和支持


    TAIYO YUDEN NRS8040T220MJGJ型号已投入大规模生产,并采用标准的带状包装,每包1000个。产品符合RoHS和REACH标准,无卤素。建议在最终选择前检查具体产品规格,并遵循制造商提供的安装和操作指南。如果有任何技术疑问,可联系TAIYO YUDEN官方销售渠道获取技术支持。

    常见问题与解决方案


    1. 问题:电感器在高电流条件下是否会失效?
    - 解答:TAIYO YUDEN NRS8040T220MJGJ的设计可承受高达2.2A的额定电流,在较高电流条件下仍能保持稳定运行。若需更高电流,请考虑额外的散热措施。
    2. 问题:如何判断电感器的温度是否超出正常范围?
    - 解答:可以通过测量电路的温度上升来判断。确保电路不超过推荐的最高温度,以避免性能下降或损坏。

    总结和推荐


    总体而言,TAIYO YUDEN NRS8040T220MJGJ型表面贴装功率电感器是一款高可靠性的元件,具备优异的电气特性和广泛的适用范围。它非常适合需要高性能电感器的应用场景,如电源管理、滤波和噪声抑制。对于需要高度安全和可靠性的应用,强烈建议进行全面的安全评估。总的来说,这款产品值得推荐使用。

NRS8040T220MJGJ参数

参数
Q值 -
测试频率 100KHz
电感值 22μH
饱和电流(LSAT) 2.4A
自谐振频率(SRF) 13MHz
容差 ±20%
直流电阻(DCR) 85.8mΩ
额定电流 2.2A
长*宽*高 8mm*8mm*4mm
通用封装 3131
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

NRS8040T220MJGJ厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

NRS8040T220MJGJ数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 贴片电感 TAIYO YUDEN NRS8040T220MJGJ NRS8040T220MJGJ数据手册

NRS8040T220MJGJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
