LBM2016T560J

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 2.52MHz 12MHz 95mA 20@2.52MHz 56μH 5.9Ω ±5% 0806 贴片安装 2mm*1.6mm*1.8mm
供应商型号: 963-LBM2016T560J
供应商: Mouser
标准整包数: 1

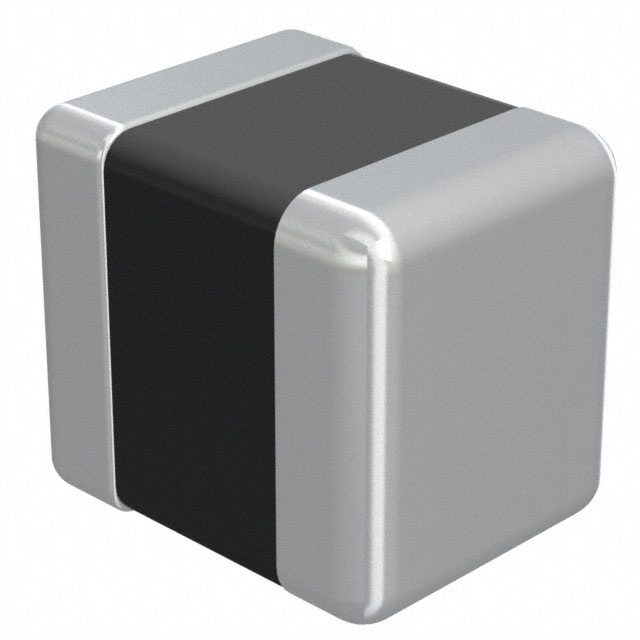

TAIYO YUDEN 贴片电感 LBM2016T560J

LBM2016T560J概述


    产品简介


    电子元器件:线圈电感器
    本产品为TAIYO YUDEN公司生产的线圈电感器(型号LBM2016T560J)。这种电感器主要应用于一般电子设备,例如音频视频设备、办公自动化设备、家用电器、信息通信设备等。该电感器具备高可靠性,满足欧盟的RoHS标准,符合无卤素要求,适用于多种现代电子产品的需求。

    技术参数


    - 电感量:56 μH ± 5%
    - 尺寸(EIA/JIS):0806/2016
    - 额定电流:95 mA
    - 直流电阻(最大值):7.67 Ω;(典型值):5.9 Ω
    - 品质因数(Q):最小值 20
    - 测量频率:2.52 MHz
    - 自谐振频率:最小值 12 MHz
    - 工作温度范围:-40°C 至 +105°C(包括自生热)
    - 温度特性:电感变化 ±5%
    - RoHS 合规性:10项物质均合规
    - REACH 合规性:223项物质均合规
    - 无卤素:是
    - 焊接方式:回流焊接
    - 外部尺寸:
    - 长度:2.0 ± 0.2 mm
    - 宽度:1.6 ± 0.2 mm
    - 高度:1.6 ± 0.2 mm
    - 引脚宽度:0.5 ± 0.2 mm

    产品特点和优势


    - 高可靠性:满足RoHS和REACH标准,确保环保安全。
    - 高性能:具有较高的电感量和良好的品质因数,保证电路稳定运行。
    - 耐温性:能够在广泛的温度范围内正常工作,适用范围广。
    - 紧凑设计:体积小巧,适合在有限空间内安装使用。

    应用案例和使用建议


    该电感器适用于信号线中的线圈电感器应用。实际应用中,常见的使用场景包括AV设备、OA设备和信息通信设备。根据手册提供的数据图表,我们可以看到在不同电流条件下电感量的变化情况,这有助于在实际应用中更好地调整和优化电感器的工作状态。例如,在大电流应用时,可以通过适当降低电流来避免电感量下降,从而保持电路的稳定性。

    兼容性和支持


    该产品已通过RoHS和REACH认证,符合无卤素要求。制造商TAIYO YUDEN提供了详细的技术手册和应用指南,确保用户能够正确使用和维护该产品。同时,厂商还提供全面的售后服务和技术支持,以应对可能出现的各种问题。

    常见问题与解决方案


    - 问题:电感器在高温环境下工作时出现电感量下降。
    - 解决方案:减少工作电流,避免电感器过热,保持电路稳定。
    - 问题:电感器在低频条件下工作时效果不佳。
    - 解决方案:选择合适的工作频率,确保电感器在指定的测量频率下工作。

    总结和推荐


    综合评估:LBM2016T560J电感器以其卓越的性能、可靠性和环保特性,在信号线应用中表现优异。它具有高电感量、良好的品质因数以及宽泛的工作温度范围,使其成为各种电子设备的理想选择。
    推荐:鉴于该电感器的优势及其广泛的应用范围,强烈推荐在信号线应用中使用该产品。但需注意在特定设备和系统中使用前进行严格验证和验证,确保其符合所有相关安全和可靠性要求。

LBM2016T560J参数

参数
Q值 20@2.52MHz
测试频率 2.52MHz
电感值 56μH
饱和电流(LSAT) -
自谐振频率(SRF) 12MHz
容差 ±5%
直流电阻(DCR) 5.9Ω
额定电流 95mA
长*宽*高 2mm*1.6mm*1.8mm
通用封装 0806
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LBM2016T560J厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

LBM2016T560J数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 贴片电感 TAIYO YUDEN LBM2016T560J LBM2016T560J数据手册

LBM2016T560J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.138 ¥ 1.1661
10+ $ 0.1173 ¥ 0.9912
100+ $ 0.0978 ¥ 0.826
1000+ $ 0.0726 ¥ 0.6135
2000+ $ 0.0637 ¥ 0.5384
10000+ $ 0.0594 ¥ 0.5019
20000+ $ 0.0572 ¥ 0.4837
库存: 570
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.16
