首页  >  产品百科  >  NR3012T2R2M

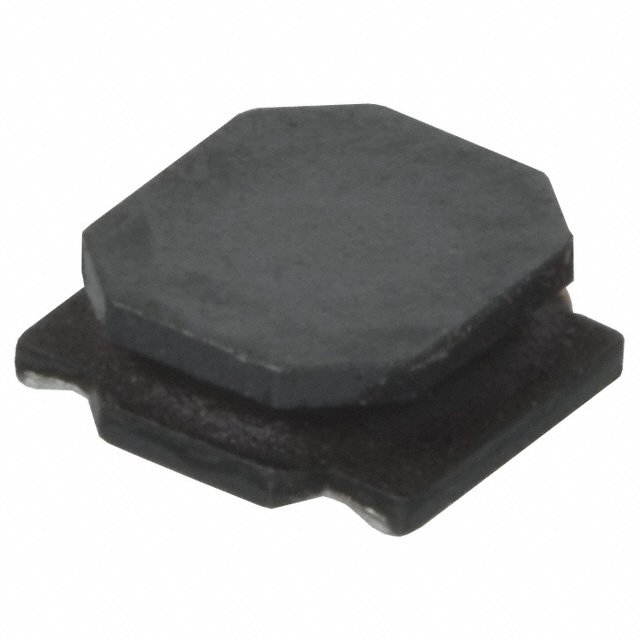

NR3012T2R2M

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 100KHz 70MHz 1.1A 1.2A 2.2μH 96mΩ ±20% 1212 标准安装,贴片安装 3mm*3mm*1.2mm
供应商型号: NR3012T2R2M
供应商: Master
标准整包数: 2000
TAIYO YUDEN 贴片电感 NR3012T2R2M

NR3012T2R2M概述


    产品简介


    TAIYO YUDEN SMD功率电感
    产品类型: SMD功率电感(NR系列/NR系列H型/S型/V型)
    主要功能: 本系列产品是设计用于电路中的能量存储和滤波。它们通过提供低直流电阻(DCR)和高饱和电流来提高效率,同时具有良好的温度稳定性,适用于广泛的电子产品中。
    应用领域:
    - 音视频设备
    - 办公自动化设备
    - 家用电器
    - 信息技术和通信设备(如移动电话、个人电脑)
    - 医疗设备(分类为IMDRF I类或II类)
    产品概述:
    TAIYO YUDEN的SMD功率电感系列包含多种尺寸和规格,适用于不同的应用需求。这些电感器通过优化设计,提供了高效的能量管理和过滤能力,非常适合现代电子设备的小型化和高性能要求。

    技术参数


    技术规格:
    - 额定温度范围: -25°C到+120°C(某些型号可达+125°C)
    - 包装方式: Taping
    - 封装尺寸(长×宽×高):
    - 2010: 2.0×2.0×1.0 mm
    - 2012: 2.0×2.0×1.2 mm
    - 2410: 2.4×2.4×1.0 mm
    - 2412: 2.4×2.4×1.2 mm
    - 3010: 3.0×3.0×1.0 mm
    - 3012: 3.0×3.0×1.2 mm
    - 3015: 3.0×3.0×1.5 mm
    - 4010: 4.0×4.0×1.0 mm
    - 4012: 4.0×4.0×1.2 mm
    - 4018: 4.0×4.0×1.8 mm
    - 5010: 4.9×4.9×1.0 mm
    - 5012: 4.9×4.9×1.2 mm
    - 5014: 4.9×4.9×1.4 mm
    - 5020: 4.9×4.9×2.0 mm
    - 5024: 4.9×4.9×2.4 mm
    - 5030: 4.9×4.9×3.0 mm
    - 5040: 4.9×4.9×4.0 mm
    - 6010: 6.0×6.0×1.0 mm
    - 6012: 6.0×6.0×1.2 mm
    - 6014: 6.0×6.0×1.4 mm
    - 6020: 6.0×6.0×2.0 mm
    - 6028: 6.0×6.0×2.8 mm
    - 6045: 6.0×6.0×4.5 mm
    - 8030: 8.0×8.0×3.0 mm
    - 8040: 8.0×8.0×4.0 mm
    额定电感值及容差:
    - 0.47 μH ~ 470 μH(不同型号的电感值和容差有所差异)
    直流电阻(DCR):
    - 低至几十毫欧(mΩ),具体取决于型号
    饱和电流:
    - 随着型号的不同而变化,具体请参阅相关型号的数据表

    产品特点和优势


    优势:
    - 低直流电阻(DCR): 减少了功率损耗,提高了效率。
    - 高饱和电流: 能够承受较高的电流,适用于需要高效能的应用场景。
    - 宽工作温度范围: 适应恶劣的工作环境,保证长时间稳定运行。
    - 优良的温度稳定性: 减少因温度变化导致的性能下降。
    - 小体积设计: 适合于小型化、紧凑化的电路设计。

    应用案例和使用建议


    应用案例:
    - 在音频设备中作为滤波电感,减少噪声干扰。
    - 在计算机电源模块中作为储能电感,确保稳定输出。
    - 在移动电话中作为射频匹配电感,提高信号传输质量。
    使用建议:
    - 确保电感器工作在规定的温度范围内,避免过热导致损坏。
    - 注意安装时的焊接条件,遵循正确的回流焊工艺。
    - 根据实际应用需求选择合适的电感值和封装尺寸,确保最佳性能。

    兼容性和支持


    兼容性:
    - 本产品适用于多种电子设备,包括但不限于音视频设备、办公自动化设备、家用电器、信息技术和通信设备。
    - 需要注意的是,本产品不适用于某些高安全和高可靠性要求的设备或电路(如航空设备直接控制飞机安全的部件、医疗设备等)。如有疑问,请联系TAIYO YUDEN进行确认。
    支持和服务:
    - TAIYO YUDEN提供详尽的产品规格说明书和技术支持,帮助用户更好地理解和使用产品。
    - 有关产品的详细信息(如特性图、可靠性信息、使用注意事项等),请访问官网(http://www.ty-top.com/)。

    常见问题与解决方案


    常见问题及解决方案:
    - 问题1: 电感器在高温下出现异常。
    - 解决方法: 检查电感器工作温度是否超出额定范围,必要时增加散热措施。
    - 问题2: 电感器在使用过程中出现啸叫声。
    - 解决方法: 检查电感器的工作频率是否接近自共振频率,适当调整以避免共振。
    - 问题3: 电感器无法正常工作。
    - 解决方法: 确认电路连接正确,检查焊接质量和电路板设计是否合理。

    总结和推荐


    综合评估:
    TAIYO YUDEN的SMD功率电感系列以其高效能、低功耗和高可靠性在市场上占有重要地位。其广泛的应用领域和多样化的产品线使其成为众多电子设备制造商的首选之一。在购买前,建议详细阅读产品规格说明书并咨询官方技术支持,以确保选购到最适合自身需求的产品。
    推荐:
    对于需要高效能和高可靠性的应用场景,强烈推荐使用TAIYO YUDEN的SMD功率电感。其优秀的性能和广泛的支持使其成为市场上不可多得的优质选择。

NR3012T2R2M参数

参数
测试频率 100KHz
电感值 2.2μH
饱和电流(LSAT) 1.1A
自谐振频率(SRF) 70MHz
容差 ±20%
直流电阻(DCR) 96mΩ
额定电流 1.2A
Q值 -
长*宽*高 3mm*3mm*1.2mm
通用封装 1212
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

NR3012T2R2M厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

NR3012T2R2M数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 贴片电感 TAIYO YUDEN NR3012T2R2M NR3012T2R2M数据手册

NR3012T2R2M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.1453 ¥ 1.2081
4000+ $ 0.1375 ¥ 1.1425
6000+ $ 0.1355 ¥ 1.1258
8000+ $ 0.112 ¥ 0.9311
26000+ $ 0.1087 ¥ 0.8899
50000+ $ 0.1071 ¥ 0.8769
100000+ $ 0.1054 ¥ 0.8631
150000+ $ 0.1054 ¥ 0.8631
库存: 2498
起订量: 2000 增量: 0
交货地:
最小起订量为:2000
合计: ¥ 2416.2
直接购买
加入购物车
