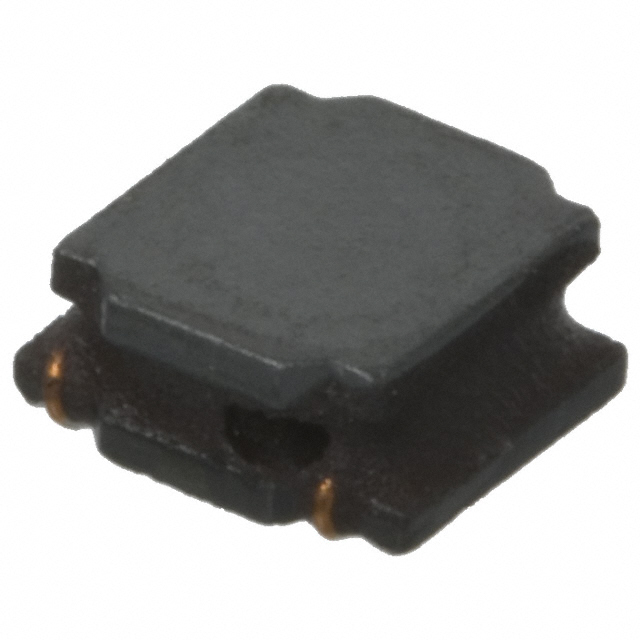

NR3015T100M

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 100KHz 28MHz 700mA 710mA 9 10μH 276mΩ ±20% 1212 标准安装,贴片安装 3mm*3mm*1.5mm
供应商型号: NR3015T100M
供应商: 国内现货
标准整包数: 2000
TAIYO YUDEN 贴片电感 NR3015T100M

NR3015T100M概述

    TAIYO YUDEN SMD Power Inductors (NR Series/NR Series H Type/S Type/V Type) 技术手册解析

    一、产品简介


    TAIYO YUDEN 的 SMD Power Inductors 是一款专为通用电子设备设计的电感器,适用于音频/视频设备、办公设备、信息通信设备(如手机和平板电脑)及医疗设备等广泛领域。产品以小型化、高效率和出色的稳定性著称,能够满足各种电子电路对电感元件的需求。这些电感器均通过RoHS认证,符合环保标准,适合现代化电子产品对可持续性的要求。

    二、技术参数


    以下是根据手册整理出的关键技术参数:
    1. 工作温度范围:-25°C 至 +120°C(部分型号至 +125°C)。
    2. 尺寸规格:提供多种规格(例如2010、2012、2410、2412、3010等),最大尺寸为8.0×8.0×4.0 mm。
    3. 电感值范围:0.47 μH 至 470 μH。
    4. 电流容量:
    - 饱和电流:30% 电感下降时的直流电流值。
    - 温升电流:使温度升高40°C时的直流电流值。
    - 额定电流:同时满足饱和电流和温升电流条件的直流电流值。
    5. 包装方式:采用Taping包装,标准数量根据型号不同有所变化。
    6. 封装材料:具有屏蔽特性的外壳设计,有助于减少电磁干扰。
    7. 工作频率范围:从低频到高频均具备良好的性能表现。

    三、产品特点和优势


    - 微型化设计:最小尺寸仅为2.0×2.0×1.0 mm,适合空间有限的应用场景。
    - 高效率与低功耗:优异的磁芯材料和精密制造工艺,保证了高效的能量传输。
    - 稳定性好:耐高低温性能优异,适合严苛的工作环境。
    - 屏蔽设计:有效降低EMI/EMC干扰,提升系统的可靠性。
    - RoHS合规性:环保无害,符合全球电子产品的绿色生产趋势。

    四、应用案例和使用建议


    应用案例:
    1. 消费类电子设备:手机充电模块、无线耳机充电系统。
    2. 通信设备:路由器、交换机、基站电源模块。
    3. 汽车电子:车载娱乐系统、车身控制单元。
    4. 医疗设备:用于诊断仪器的辅助电源系统。
    使用建议:
    - 在高温环境下使用时,建议选择额定电流较大的型号以避免过热损坏。
    - 对于需要更高屏蔽性能的场景,可选用带有屏蔽结构的产品。
    - 确保安装过程中按照推荐Land Patterns进行操作,以获得最佳性能。

    五、兼容性和支持


    这些电感器可与其他主流电子元器件和系统集成良好,适合多种主流平台。厂商提供全面的技术支持服务,包括但不限于样品申请、技术支持热线、定制化服务等。用户可通过官方网站(http://www.ty-top.com/)获取更多详细资料和技术文档。

    六、常见问题与解决方案


    1. 问题:电感值不稳定?
    解决方法:检查安装是否正确,确保焊点牢固且无虚焊现象;同时确认周围环境无强磁场干扰。
    2. 问题:电流容量不足?
    解决方法:更换额定电流更大的型号;必要时咨询厂商工程师,根据具体需求调整设计方案。
    3. 问题:温升过高?
    解决方法:增加散热片或优化散热路径;考虑使用更高额定温升的产品。

    七、总结和推荐


    TAIYO YUDEN 的 SMD Power Inductors 在尺寸、性能和可靠性方面表现优异,是当前电子行业不可或缺的核心元件之一。无论是消费类电子产品还是工业级应用,这款产品都表现出色。因此,强烈推荐使用 TAIYO YUDEN 的 NR 系列电感器,它能够有效提升整个电子系统的稳定性和效率。对于需要高性能、高可靠性的场合,TAIYO YUDEN 的产品无疑是一个理想的选择。

NR3015T100M参数

参数
容差 ±20%
直流电阻(DCR) 276mΩ
额定电流 710mA
Q值 9
测试频率 100KHz
电感值 10μH
饱和电流(LSAT) 700mA
自谐振频率(SRF) 28MHz
长*宽*高 3mm*3mm*1.5mm
通用封装 1212
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
