CBC2518T101K

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 796KHz 9MHz 160mA 170mA 100μH 4.81Ω ±10% 1007 贴片安装 2.5mm*1.8mm*2mm
供应商型号: S-CBC2518T101K
供应商: Future
标准整包数: 2000

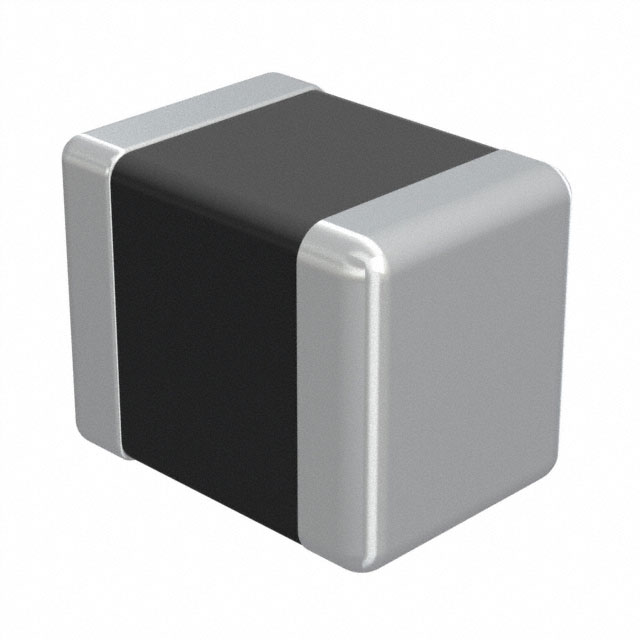

TAIYO YUDEN 贴片电感 CBC2518T101K

CBC2518T101K概述

    # CBC2518T101K 电感器技术手册

    1. 产品简介


    CBC2518T101K 是一款高性能的线绕式电感器,专为通用电子设备设计,适用于音视频设备(AV)、办公自动化设备(OA)、家用电器、信息通信设备(如手机和PC)等领域。它属于 Taiyo Yuden 的 CB 系列,采用 EIA/JIS 标准封装(1007/2518),具备高精度和高可靠性,能够满足现代电子系统对小型化、轻量化和高性能的需求。
    主要特点:
    - 电感值:100μH ± 10%
    - 额定电流:0.16A
    - 饱和电流:0.16A(ΔL=30%)
    - 温升电流:0.17A(ΔT=40°C)
    - RoHS 和 REACH 合规性

    2. 技术参数


    以下是 CBC2518T101K 的关键技术和规格:
    | 参数 | 规格 |

    | 电感值 | 100 μH ± 10% |
    | 额定电流 | 0.16 A |
    | 饱和电流 | 0.16 A (ΔL=30%) |
    | 温升电流 | 0.17 A (ΔT=40°C) |
    | 直流电阻(典型值) | 3.7 Ω |
    | 直流电阻(最大值) | 4.81 Ω |
    | 测量频率 | 0.796 MHz |
    | 自谐振频率(最小值) | 9 MHz |
    | 工作温度范围 | -40 至 +105°C |
    | 温度特性 | ±25%(电感变化) |
    | 外形尺寸 | 2.5 mm × 1.8 mm × 1.8 mm |

    3. 产品特点和优势


    CBC2518T101K 的主要优势体现在以下几个方面:
    - 高电感精度:±10% 的电感容差确保稳定性能。
    - 低功耗:低直流电阻减少了能量损耗。
    - 良好的热稳定性:支持高达 40°C 的温升,适应严苛的工作环境。
    - 兼容性强:支持 RoHS 和 REACH 标准,环保且符合法规要求。
    - 紧凑设计:采用 EIA/JIS 标准封装,适合空间受限的应用场景。

    4. 应用案例和使用建议


    CBC2518T101K 常用于电源管理和滤波电路中。例如,在移动设备中,它可用作降压转换器的输出滤波器,以提高电源效率和稳定性。此外,它还可用于高频信号处理中,提供出色的电感性能。
    使用建议:
    - 在设计时注意散热问题,避免过高的温升导致性能下降。
    - 确保 PCB 设计合理,减少寄生效应的影响。
    - 结合实际需求选择合适的电感值和额定电流。

    5. 兼容性和支持


    CBC2518T101K 支持与主流电子设备和模块的兼容性,适用于多种工业标准。Taiyo Yuden 提供全面的技术支持和售后服务,确保客户能够顺利集成和使用该产品。

    6. 常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    | 问题 | 解决方案 |

    | 温升过高 | 检查电路设计,增加散热措施或降低负载 |
    | 电感值偏离标准 | 确认测试条件是否符合规格书要求 |
    | 产品寿命不足 | 确保安装环境满足工作温度范围 |

    7. 总结和推荐


    CBC2518T101K 是一款高性能的线绕式电感器,具有高精度、低功耗和良好的热稳定性,非常适合电源管理和信号处理领域。凭借其卓越的品质和广泛的应用场景,我们强烈推荐此产品给需要高性能电感器的工程师和设计师。
    如果您正在寻找一款兼具可靠性和成本效益的电感器,CBC2518T101K 将是一个理想的选择。

CBC2518T101K参数

参数
自谐振频率(SRF) 9MHz
容差 ±10%
直流电阻(DCR) 4.81Ω
额定电流 170mA
Q值 -
测试频率 796KHz
电感值 100μH
饱和电流(LSAT) 160mA
长*宽*高 2.5mm*1.8mm*2mm
通用封装 1007
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CBC2518T101K厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

CBC2518T101K数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 贴片电感 TAIYO YUDEN CBC2518T101K CBC2518T101K数据手册

CBC2518T101K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.0539 ¥ 0.4716
6000+ $ 0.0525 ¥ 0.4558
8000+ $ 0.0522 ¥ 0.4489
20000+ $ 0.0497 ¥ 0.4316
30000+ $ 0.0486 ¥ 0.4108
库存: 4000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 943.2
