JWK105BJ105MP-F

产品分类: 陶瓷电容
厂牌: TAIYO YUDEN
产品描述: 1μF ±20% X5R 6.3V 0204 贴片安装 520μm*1mm*300μm
供应商型号: 587-3107-2-ND
供应商: Digi-Key
标准整包数: 10000

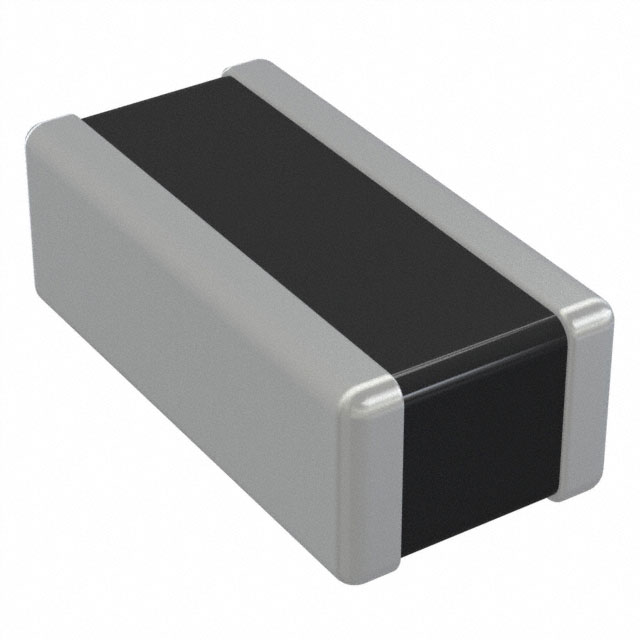

TAIYO YUDEN 陶瓷电容 JWK105BJ105MP-F

JWK105BJ105MP-F概述


    产品简介


    泰艺洋多层陶瓷电容器(MLCC) 是一种广泛应用在各种电子产品中的关键电子元器件。此款型号为JWK105BJ105MP的产品具备1微法(uF)的标称电容,允许±20%的容差范围,并且在6.3伏特的工作电压下表现出色。该产品采用X5R温度特性,具有稳定的介电常数,适用于广泛的温度范围(-55°C至+85°C)。JWK105BJ105MP的封装尺寸为0204和0510(按EIA/JIS标准),这使得它非常适合用于便携式设备和消费电子产品的空间受限场合。

    技术参数


    | 参数 | 描述 |

    | 电容(标称) | 1 uF ± 20 % |
    | 额定电压 | 6.3 V |
    | tanδ(最大值) | 10 % |
    | 温度特性 | X5R |
    | 工作温度范围 | -55 °C 至 +85 °C |
    | 高温负载 | 额定电压的150% |
    | 绝缘电阻(最小值) | 100 MΩ·μF |
    | RoHS合规性 | 是 |
    | REACH合规性 | 是 |
    | 无卤素 | 是 |
    | 外形尺寸 | 0.52 mm x 1.0 mm x 0.3 mm |
    | Soldering | Reflow |

    产品特点和优势


    - 高容许偏差: 该电容器具有±20%的容差范围,适合多种应用场景。
    - 宽工作温度范围: 能够在极端环境下正常运作。
    - 稳定性: 通过X5R温度特性确保稳定的介电常数,适用于大多数工业和消费电子领域。
    - 高可靠性: 经过严格测试,保证在高频应用下的稳定表现。

    应用案例和使用建议


    JWK105BJ105MP MLCC在多种设备中有广泛应用,如AV设备、OA设备、家用电器、办公设备以及信息通信设备等。例如,在智能手机和平板电脑中,这种电容器可以用于滤波电路,以提高信号质量和减少电磁干扰。
    使用建议:
    - 确保电路设计满足电容器的额定电压要求,避免过载。
    - 为了保持长期的性能稳定,建议在安装过程中采取适当的保护措施。

    兼容性和支持


    JWK105BJ105MP与大多数主流设备和系统兼容,包括但不限于AV、OA设备、家电、办公设备及通讯设备。泰艺洋公司提供了详细的技术文档和用户指南,支持客户顺利使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容值不稳定 | 检查电路设计是否符合额定电压要求 |
    | 安装后出现故障 | 确认焊接工艺无误 |
    | 性能下降 | 考虑更换以确保最佳性能 |

    总结和推荐


    泰艺洋JWK105BJ105MP是一款性能卓越的多层陶瓷电容器,适用于各种电子设备的高精度滤波和耦合应用。它的高容许偏差和宽工作温度范围使其成为消费电子产品、工业自动化和电信领域的理想选择。我们强烈推荐这款产品给需要高性能电容的用户和工程师们。

JWK105BJ105MP-F参数

参数
电容值 1μF
容差 ±20%
温度系数 X5R
额定电压 6.3V
长*宽*高 520μm*1mm*300μm
通用封装 0204
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
