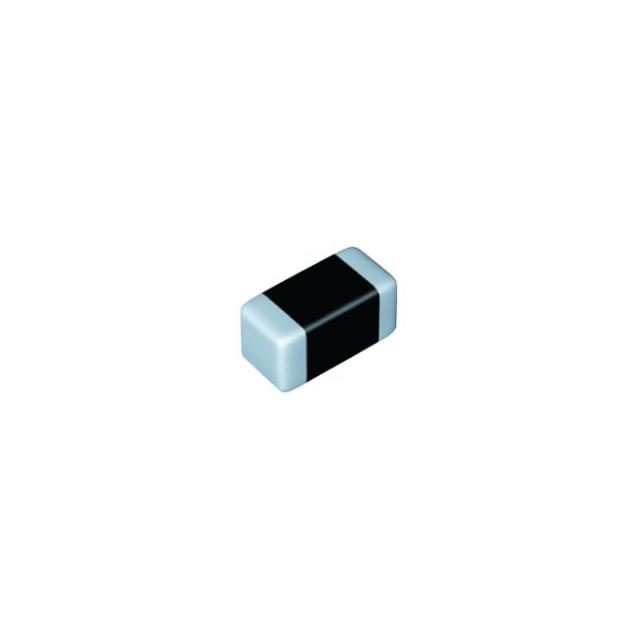

LSQPA251818T331K

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 796KHz 4.5MHz 100mA 90mA 330μH 15.99Ω ±10% 1007 贴片安装 2.5mm*1.8mm*1.8mm
供应商型号: 963-LSQPA251818T331K
供应商: Mouser
标准整包数: 1
TAIYO YUDEN 贴片电感 LSQPA251818T331K

LSQPA251818T331K概述

    # 电子元器件产品技术手册:LSQN/LSQPA系列线绕铁氧体功率电感

    一、产品简介


    产品类型与功能
    LSQN/LSQPA系列线绕铁氧体功率电感是一种广泛应用于通用电子设备的高性能电感元件,以其高精度的电感值、优异的热稳定性和抗干扰能力而闻名。其型号LSQPA251818T331K(旧型号CBC2518T331K)是这一系列的重要成员,具有330μH的电感值和±10%的容许误差,广泛用于电源管理、滤波电路及信号处理等领域。
    应用领域
    该产品适用于消费类电子产品,包括但不限于音频视频设备、办公设备、信息通信设备(如智能手机和平板电脑)等。此外,它还适合用于工业和医疗设备中,为系统提供高效的电能管理和信号质量保障。

    二、技术参数


    以下是LSQPA251818T331K的技术规格汇总:
    | 参数项 | 规格范围 |

    | 电感值(典型值) | 330μH |
    | 容许误差 | ±10% |
    | 额定电流(最大值) | 90mA |
    | 饱和电流(最大值) | 100mA(对应ΔL=30%) |
    | 温升电流(最大值) | 90mA(对应ΔT=40℃) |
    | 直流电阻(典型值/最大值)| 12.3Ω/15.99Ω |
    | 自谐振频率(最小值) | 4.5MHz |
    | 工作温度范围 | -40℃至+105℃ |
    | 温度特性(电感变化) | ±25% |
    | 测量频率 | 0.796MHz |
    | 罗马Ⅱ指令符合性 | 是 |
    | REACH法规符合性 | 是 |
    | 无卤素 | 是 |
    外形尺寸:
    - 长度:2.5±0.2mm(0.098±0.008英寸)
    - 宽度:1.8±0.2mm(0.071±0.008英寸)
    - 高度:1.8±0.0.2mm(0.071±0.008英寸)

    三、产品特点和优势


    1. 高精度电感值:330μH的电感值确保了系统的稳定性,±10%的容许误差保证了实际应用中的可靠性。
    2. 低直流电阻:典型值仅为12.3Ω,有效降低功耗并提升效率。
    3. 卓越的温升控制:饱和电流和温升电流均在合理范围内,能够在高温环境下保持稳定的性能表现。
    4. 环保材料:RoHS合规、无卤素设计,符合现代绿色电子产品的环保要求。
    5. 高频性能优异:自谐振频率达到4.5MHz,在高频应用中表现出色。

    四、应用案例和使用建议


    应用案例
    1. 手机电源管理模块:LSQPA251818T331K被广泛应用于手机电源管理电路中,用于稳定电压输出并抑制噪声。
    2. LED驱动电路:其低直流电阻和高频性能使其成为LED驱动电路的理想选择,可提高转换效率。
    3. 医疗设备:在某些对EMI要求较高的医疗设备中,该电感可以作为滤波元件,减少电磁干扰。
    使用建议
    1. 避免过载运行:为延长使用寿命,建议将工作电流限制在额定电流的90%以内。
    2. 注意散热设计:对于高功率应用场合,需采取良好的散热措施以维持正常运行温度。
    3. 匹配合适的工作频率:根据实际需求选择适当的测量频率,以确保最佳性能。

    五、兼容性和支持


    LSQPA251818T331K与市面上主流的PCB设计工具兼容,可直接用于标准的表面贴装工艺。TAIYO YUDEN提供了详尽的技术支持文档和售后服务,客户可通过官方渠道获取相关资料和技术指导。

    六、常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 温升过高 | 改善散热设计,增加导热垫材 |
    | 自谐振频率异常 | 检查电路布局,优化电感位置 |
    | 电感值偏差过大 | 确保生产批次一致,重新校准 |

    七、总结和推荐


    综合评估
    LSQPA251818T331K是一款功能强大且可靠性高的线绕铁氧体功率电感,特别适合消费类电子产品及工业设备的应用需求。其高精度电感值、低直流电阻和优越的热稳定性使其在市场上具有显著的竞争优势。
    推荐意见
    强烈推荐LSQPA251818T331K作为电源管理和信号处理的关键组件。无论是在消费电子还是工业应用中,其出色的表现都能带来显著的价值提升。对于需要高性能电感元件的项目,此产品无疑是理想的选择。

LSQPA251818T331K参数

参数
额定电流 90mA
Q值 -
测试频率 796KHz
电感值 330μH
饱和电流(LSAT) 100mA
自谐振频率(SRF) 4.5MHz
容差 ±10%
直流电阻(DCR) 15.99Ω
长*宽*高 2.5mm*1.8mm*1.8mm
通用封装 1007
安装方式 贴片安装
包装方式 卷带包装

LSQPA251818T331K厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

LSQPA251818T331K数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 贴片电感 TAIYO YUDEN LSQPA251818T331K LSQPA251818T331K数据手册

LSQPA251818T331K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1955 ¥ 1.652
10+ $ 0.1507 ¥ 1.273
100+ $ 0.1173 ¥ 0.9912
1000+ $ 0.0924 ¥ 0.7666
2000+ $ 0.0702 ¥ 0.5932
10000+ $ 0.0616 ¥ 0.5202
50000+ $ 0.0536 ¥ 0.4525
100000+ $ 0.0525 ¥ 0.4436
库存: 1667
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.65
直接购买
加入购物车
