首页  >  产品百科  >  LSCNB1005EETR47MB

LSCNB1005EETR47MB

产品分类: 贴片电感
厂牌: TAIYO YUDEN
产品描述: 1MHz 1.2A 1.2A 470nH 140mΩ ±20% 0402 贴片安装 1mm*500μm*550μm
供应商型号: 587-LSCNB1005EETR47MBTR-ND
供应商: Digi-Key
标准整包数: 10000

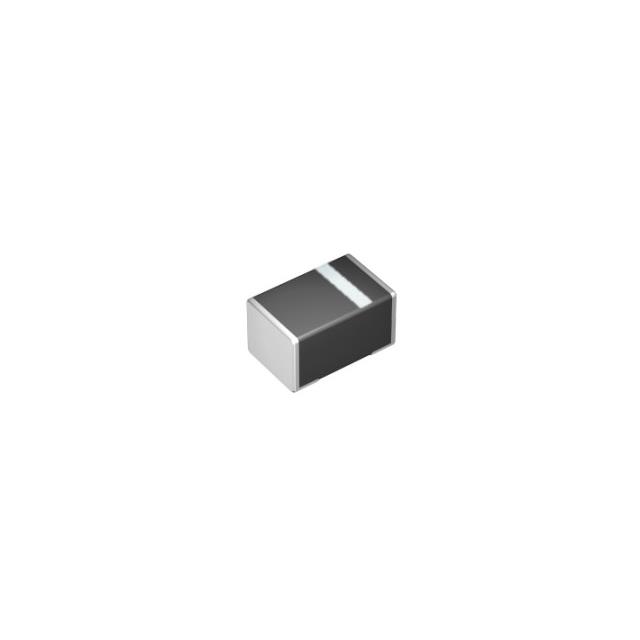

TAIYO YUDEN 贴片电感 LSCNB1005EETR47MB

LSCNB1005EETR47MB概述

    电子元器件技术手册解析:LSCNB1005EETR47MB多层金属功率电感

    1. 产品简介


    LSCNB1005EETR47MB 是一款专为通用电子设备设计的多层金属功率电感器,隶属于TAIYO YUDEN的MCOIL™ LSCN系列。该产品以高可靠性及卓越性能著称,广泛应用于消费类电子产品(如音频/视频设备、办公设备、通信设备)、家用电器以及工业控制系统等领域。凭借其紧凑的封装尺寸和强大的电流处理能力,LSCNB1005EETR47MB成为众多电路设计的理想选择。

    2. 技术参数


    | 参数名称 | 具体数值 |

    | 电感值 | 0.47 μH ± 20% |
    | 额定电流 | 1.2 A |
    | 饱和电流 | 1.2 A(典型值) |
    | 温度升高电流 | 1.2 A(最大值),温度升高40°C |
    | 直流电阻 | 最大值:0.14 Ω;典型值:0.114 Ω |
    | 测量频率 | 1 MHz |
    | 工作温度范围 | -40°C 至 +125°C |
    | 封装尺寸(EIA/JIS标准) | 0402/1005 |
    物理尺寸
    - 长度(L):1.0 ± 0.2 mm
    - 宽度(W):0.5 ± 0.2 mm
    - 厚度(T):0.55 mm
    认证
    - 符合RoHS指令(10种限制物质)
    - 符合REACH法规(233种物质清单)
    - 无卤素设计

    3. 产品特点和优势


    - 高效能:0.47 μH的电感值适配多种高频电路需求,同时保证优异的电流处理能力。
    - 坚固耐用:在-40°C至+125°C的工作环境中表现稳定,满足严苛的工业和消费级应用要求。
    - 小体积高集成:采用0402/1005封装,适合空间受限的应用场景。
    - 环保材料:符合RoHS、REACH和无卤素标准,助力绿色制造。
    - 可靠的质量保证:已进入大规模量产阶段,生命周期稳定,适用于长周期项目。

    4. 应用案例和使用建议


    典型应用场景
    - 消费类设备:智能手机充电模块、平板电脑电源管理单元。
    - 工业控制:传感器接口电源滤波、电机驱动系统中滤波设计。
    - 通信设备:路由器、基站等高性能信号传输部分。
    使用建议
    - 在设计滤波电路时,结合实际功耗合理选择电感值与额定电流。
    - 对于高温环境,可考虑加装散热片或优化PCB布局以降低热阻效应。
    - 配套焊盘设计需严格按照推荐尺寸(10000个包装单位支持自动化贴装),确保焊接质量。

    5. 兼容性和支持


    兼容性
    LSCNB1005EETR47MB适用于多种主流PCB布局工具(如Altium Designer、KiCad),并支持SMT贴装工艺,可轻松融入现有生产流程。此外,产品具备良好的磁屏蔽性能,能与其他高灵敏度器件良好共存。
    支持服务
    TAIYO YUDEN提供详尽的技术文档及客户支持,涵盖产品选型指南、测试报告以及应用参考设计。如有特殊需求,欢迎直接联系官方销售团队。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 焊接后出现虚焊现象 | 检查焊盘设计是否符合推荐尺寸,并调整焊接参数。 |
    | 通电后发现电流不足 | 确认是否超出额定电流范围或存在外部负载过大情况。 |
    | 产品温升明显 | 检查电路设计是否存在异常发热点,优化散热措施。 |

    7. 总结和推荐


    综上所述,LSCNB1005EETR47MB是一款性能卓越、适应性强的多层金属功率电感,尤其适合消费类电子和工业级设备的设计需求。其出色的耐久性和紧凑结构使其成为行业内极具竞争力的产品之一。强烈推荐在需要高可靠性和高效能表现的电路中优先选用。
    如果您正在寻找一款兼具灵活性与稳定性的电感元件,LSCNB1005EETR47MB无疑是一个理想的选择!

LSCNB1005EETR47MB参数

参数
额定电流 1.2A
Q值 -
测试频率 1MHz
电感值 470nH
饱和电流(LSAT) 1.2A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 140mΩ
长*宽*高 1mm*500μm*550μm
通用封装 0402
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

LSCNB1005EETR47MB厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

LSCNB1005EETR47MB数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 贴片电感 TAIYO YUDEN LSCNB1005EETR47MB LSCNB1005EETR47MB数据手册

LSCNB1005EETR47MB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.1804 ¥ 1.5098
20000+ $ 0.1702 ¥ 1.424
30000+ $ 0.166 ¥ 1.3893
库存: 20000
起订量: 10000 增量: 1
交货地:
最小起订量为:10000
合计: ¥ 15098
直接购买
加入购物车
