首页  >  产品百科  >  JMK212BC6226MG-T

JMK212BC6226MG-T

产品分类: 陶瓷电容
厂牌: TAIYO YUDEN
产品描述: 22μF ±20% X6S 6.3V 0805 贴片安装 2mm(长度)*1.25mm(宽度)
供应商型号: 11M-D-JMK212BC6226MG-T
供应商: 云汉优选
标准整包数: 1

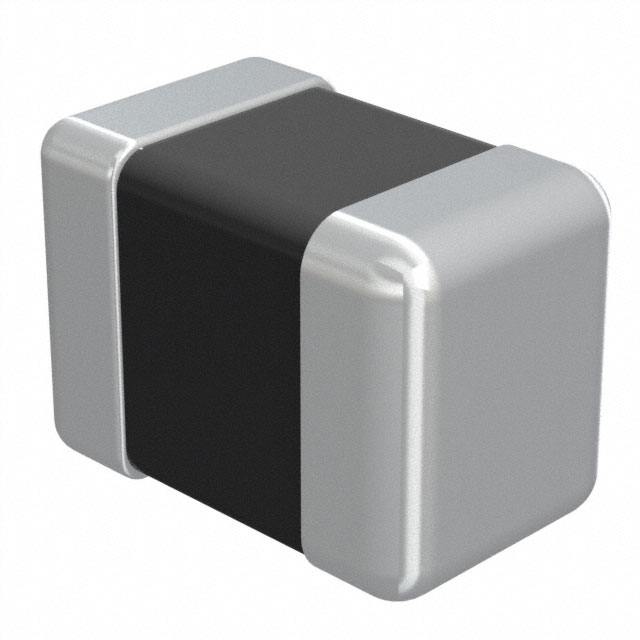

TAIYO YUDEN 陶瓷电容 JMK212BC6226MG-T

JMK212BC6226MG-T概述

    多层陶瓷电容器技术手册

    1. 产品简介


    多层陶瓷电容器(MLCC)是一种广泛应用于各种电子设备中的关键电子元器件。这些电容器由多个陶瓷层堆叠而成,具有体积小、容量大、稳定性高等优点。它们适用于音频、办公自动化设备、家用电器、信息技术和通信设备等多种领域。

    2. 技术参数


    - 额定电压:2.5V至2000V
    - 尺寸:0.125×0.125mm至3.2×2.5mm
    - 温度特性:
    - 高介电常数类型:X5R(-55°C~+85°C)、X7R(-55°C~+125°C)、X6S(-55°C~+105°C)
    - 温度补偿类型:C0G(-55°C~+125°C)
    - 容差:±0.05pF 至 ±20%
    - 封装形式:卷带包装(φ178mm),支持2mm、4mm、1mm间距
    - 应用:适用于多种通用电子产品,包括但不限于音频设备、办公自动化设备、家用电器、信息和通信设备等

    3. 产品特点和优势


    - 高精度容差:具有±0.05pF至±20%的容差范围,确保电容值的一致性和稳定性。
    - 宽工作温度范围:如X5R型可承受-55°C至+85°C的温度变化,X7R型可承受-55°C至+125°C的温度变化,满足各种恶劣环境需求。
    - 多种尺寸选择:从小型0.125×0.125mm到大型3.2×2.5mm,以适应不同应用场合的需求。
    - RoHS合规:所有型号均符合RoHS标准,确保环保安全。

    4. 应用案例和使用建议


    - 音频设备:在音频放大电路中作为耦合电容,确保信号传递的纯净度和稳定性。
    - 办公自动化设备:在电源滤波电路中使用,提高设备运行的稳定性和抗干扰能力。
    - 智能家居设备:用于稳压电路,确保设备的正常运行和延长使用寿命。
    使用建议:
    - 在高温环境下使用时,优先选用X7R和X5R系列电容器,因为它们能够在更宽的温度范围内保持稳定的性能。
    - 在空间受限的应用中,选择小型化的电容器(如0.125×0.125mm尺寸),以节省空间。

    5. 兼容性和支持


    - 兼容性:适用于各种SMT工艺,包括回流焊和波峰焊,兼容性强。
    - 技术支持:TAIYO YUDEN提供详尽的产品规格说明和技术支持服务,包括产品规格书下载和客户咨询通道。

    6. 常见问题与解决方案


    - 问题1:电容器的温度漂移现象严重。
    - 解决方案:选择温度系数更低的C0G型电容器,或者使用温补型电容器来抵消温度变化的影响。
    - 问题2:电容器在高温条件下出现异常损耗。
    - 解决方案:更换为更高温度耐受性的电容器,如X7R型。

    7. 总结和推荐


    多层陶瓷电容器凭借其高精度、宽温度范围和多种封装尺寸,成为通用电子设备中的理想选择。对于需要严格温度稳定性和高可靠性的应用,X7R和X5R系列是最佳选择。整体而言,TAIYO YUDEN的多层陶瓷电容器值得推荐给寻求高性能电容器的工程师和技术人员。
    本文档仅供参考,具体应用前请详细阅读产品规格说明书及技术手册,并与TAIYO YUDEN官方联系以获取最新的产品信息和支持。

JMK212BC6226MG-T参数

参数
电容值 22μF
容差 ±20%
温度系数 X6S
额定电压 6.3V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

JMK212BC6226MG-T厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

JMK212BC6226MG-T数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 陶瓷电容 TAIYO YUDEN JMK212BC6226MG-T JMK212BC6226MG-T数据手册

JMK212BC6226MG-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.02
10+ ¥ 0.018
100+ ¥ 0.0176
库存: 4
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 0.02
