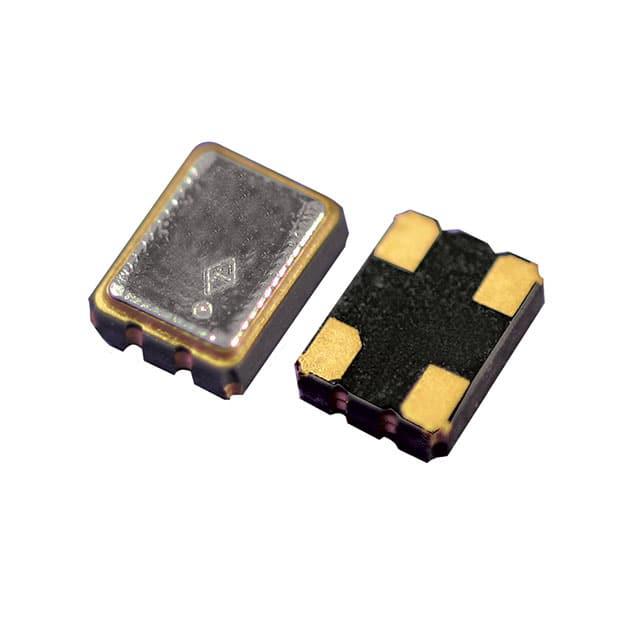

OXETDLJANF-25.000000

产品分类: 有源晶振
厂牌: TAITIEN ELECTRONICS/台湾泰艺电子
产品描述: ±25ppm 25MHz 贴片安装 3.2mm*2.5mm*1.1mm
供应商型号: DECI-OXETDLJANF-25.000000
供应商: 海外现货
标准整包数: 0
TAITIEN ELECTRONICS/台湾泰艺电子 有源晶振 OXETDLJANF-25.000000

OXETDLJANF-25.000000概述


    产品简介


    本产品为TAITIEN公司生产的OX型陶瓷表面贴装晶体振荡器(SMD Crystal Oscillator),型号为3.2 x 2.5 mm。它是一款广泛应用于移动通信、消费电子、网络通信等多个领域的高性能电子元器件。OX型晶体振荡器以其小巧紧凑的设计、宽泛的工作电压范围及优良的稳定性,成为众多电子设备的核心频率控制组件。

    技术参数


    - 封装尺寸:3.2 x 2.5 x 0.95 mm
    - 工作电压:1.8V、2.5V、3.3V
    - 标准频率:24 MHz、26 MHz、30 MHz、40 MHz
    - 负载电容:15 pF
    - 供电电流(典型值):
    - 15 pF 负载条件下:15 mA(3.3V)、10 mA(2.5V)、7 mA(1.8V)
    - 电源电压变化:±5%
    - 频率范围:1.25 MHz 至 125 MHz
    - 占空比:45% 到 55%
    - 输出电压(高电平):2.97 V(3.3V)、2.25 V(2.5V)、1.62 V(1.8V)
    - 输出电压(低电平):≤ 0.33 V(3.3V)、≤ 0.25 V(2.5V)、≤ 0.18 V(1.8V)
    - 上升/下降时间:≤ 3 nSec 至 ≤ 5 nSec(具体取决于频率范围)
    - 启动时间:≤ 2 mSec
    - 待机电流(-40°C 至 85°C):≤ 10 µA(3.3V)、≤ 10 µA(2.5V)、≤ 10 µA(1.8V)
    - 存储温度范围:-55°C 至 +125°C
    - 老化率(第一年):±3 ppm(25°C)

    产品特点和优势


    1. 紧凑设计:3.2 x 2.5 x 0.95 mm 的小尺寸使其非常适合空间有限的应用。
    2. 宽电压范围:支持 1.8V、2.5V 和 3.3V 工作电压,适用于不同类型的电路设计。
    3. 优良的稳定性:频率稳定度在 ±20 ppm 范围内,确保长时间运行的可靠性。
    4. 三态使能/禁用功能:通过控制 Pin 1 的电压状态来启用或禁用输出信号,方便进行动态管理。
    5. 优异的电气特性:快速启动时间(≤ 2 mSec)和低功耗(待机电流 ≤ 10 µA)使其适用于多种便携式和电池供电设备。

    应用案例和使用建议


    应用案例:
    - WLAN/WiMAX:利用高稳定性频率,实现高速无线通信。
    - 移动电话:提供稳定的频率参考,保证通话质量和数据传输速率。
    - DSC(数码相机)、Set-Top Box(机顶盒)、HDTV(高清电视):满足多媒体设备对高精度频率的需求。
    使用建议:
    - 布局布线:为了保证最佳振荡性能,在 VDD 和 GND 引脚之间放置一个 0.1 μF 的去耦电容,以减少噪声干扰。
    - 电路设计:在高频段应用时(如 80 MHz 至 125 MHz),注意 PCB 布局,避免走线过长,减小外部寄生效应。

    兼容性和支持


    - 兼容性:该晶体振荡器适用于大多数标准电子设备接口,适合与多种主流微控制器、数字信号处理器和无线通信芯片搭配使用。
    - 技术支持:如有需要,可以联系 TAITIEN 官方销售团队获取详细的技术文档、样品申请和技术支持服务。

    常见问题与解决方案


    1. 问题:开机后没有输出信号。
    - 解决方案:检查 VDD 和 GND 引脚之间的连接是否正确,并确认三态使能功能是否正常。
    2. 问题:频率不稳定。
    - 解决方案:确保供电电压稳定,并检查 PCB 布局是否存在电磁干扰问题。
    3. 问题:输出信号失真。
    - 解决方案:增加去耦电容容量(0.1 μF 至 0.22 μF),减少噪声干扰。

    总结和推荐


    总体而言,TAITIEN 的OX型晶体振荡器凭借其优良的性能参数和广泛的应用领域,是一个非常值得推荐的产品。无论是从稳定性、功耗还是体积等方面来看,该产品都能满足高端电子设备的设计需求。如果您正在寻找一种能够确保电子系统长期稳定运行的频率源,这款晶体振荡器将是您的不二选择。

OXETDLJANF-25.000000参数

参数
频率稳定性 ±25ppm
频率容差 -
频率 25MHz
长*宽*高 3.2mm*2.5mm*1.1mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

OXETDLJANF-25.000000数据手册

厂牌 PDF简要描述 下载
TAITIEN ELECTRONICS/台湾泰艺电子 有源晶振 TAITIEN ELECTRONICS/台湾泰艺电子 OXETDLJANF-25.000000 OXETDLJANF-25.000000数据手册

OXETDLJANF-25.000000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
库存: 0
起订量: 0 增量: 1
交货地:
最小起订量为:0
合计: $ 0
直接购买
加入购物车
