OTETGCLANF-25.000000

产品分类:
厂牌: TAITIEN ELECTRONICS/台湾泰艺电子
产品描述:
供应商型号: 1664-1067-ND
供应商: Digi-Key
标准整包数: 100

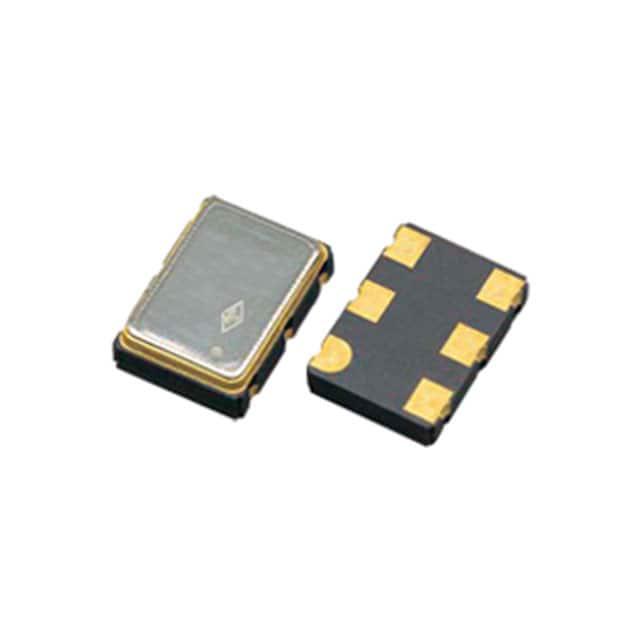

TAITIEN ELECTRONICS/台湾泰艺电子  OTETGCLANF-25.000000

OTETGCLANF-25.000000概述

    OT Type 7.0 x 5.0 mm SMD LVPECL/LVDS Crystal Oscillator

    1. 产品简介


    OT型7.0 x 5.0 mm SMD晶体振荡器(Crystal Oscillator)是一款专为高速数据传输设计的小尺寸表面贴装器件。该产品支持LVPECL(低电压正发射极耦合逻辑)和LVDS(低电压差分信号)输出标准,广泛应用于多种高端电子设备中,如10Gbit以太网、光纤通道、存储区域网络、SONET系统、企业服务器以及ADC和DAC参考时钟等。

    2. 技术参数


    该晶体振荡器的主要技术参数如下:
    - 尺寸:7.0 x 5.0 x 1.45 mm
    - 输出频率:高达320 MHz
    - 操作温度范围:-55°C至125°C
    - 电源电压范围:
    - 3.3V(LVPECL)
    - 2.5V(LVDS)
    - 输出电平:具体电平取决于不同的输出标准(LVPECL/LVDS)
    - 典型供电电流:
    - 频率小于80 MHz:50 mA
    - 80 MHz至125 MHz:50 mA
    - 125 MHz至170 MHz:65 mA
    - 170 MHz至200 MHz:65 mA
    - 200 MHz以上:100 mA
    - 抖动性能:典型值为0.3 ps RMS(12kHz至20MHz范围内)

    3. 产品特点和优势


    此晶体振荡器具备以下显著特点:
    - 紧凑封装:采用7.0 x 5.0 mm SMD陶瓷封装,提供优异的稳定性。
    - 超低抖动:典型的0.3 ps RMS抖动,确保在高速数据传输时的精确度。
    - 宽温范围:可在极端环境下稳定运行,覆盖从-55°C到125°C的宽广温度区间。
    - 多频率选择:可选频率包括77.76 MHz、106.25 MHz、125 MHz等,满足不同应用需求。
    - 兼容多种输出标准:支持LVPECL和LVDS两种标准,增强了通用性。

    4. 应用案例和使用建议


    此振荡器在多种应用中表现优异:
    - 通信设备:在10Gbit以太网和光纤通道系统中实现精确的时间同步。
    - 数据中心:作为企业服务器中的参考时钟,提高整体系统的稳定性和效率。
    - 医疗设备:用于高精度测量设备的参考时钟,确保数据的准确性和可靠性。
    使用建议:
    - 为了确保最佳性能,在靠近VDD和GND引脚之间放置一个0.1 µF的去耦电容。
    - 确保焊接焊盘的设计符合规格要求,以获得良好的电气连接。

    5. 兼容性和支持


    此振荡器与大多数现代电子设备和系统具有良好的兼容性。制造商提供了详细的技术支持和维护服务,包括但不限于电路设计咨询、样品测试和故障排除指导。

    6. 常见问题与解决方案


    常见问题及其解决方案:
    - 问题:启动时间过长
    - 解决方案:检查供电电压是否在规定的范围内,并确保输入信号无误。
    - 问题:输出信号不稳定
    - 解决方案:重新布局电路板上的走线和去耦电容位置,避免干扰。

    7. 总结和推荐


    综上所述,这款OT型7.0 x 5.0 mm SMD晶体振荡器凭借其卓越的性能、广泛的适用性和高度的灵活性,成为高速数据传输设备中的理想选择。它适用于需要高精度时钟信号的各类高级电子系统,强烈推荐用于需长时间稳定运行的应用场合。

OTETGCLANF-25.000000参数

参数
长*宽*高 7mm*5mm*1.6mm
安装方式 贴片安装
零件状态 在售

OTETGCLANF-25.000000数据手册

厂牌 PDF简要描述 下载
TAITIEN ELECTRONICS/台湾泰艺电子 TAITIEN ELECTRONICS/台湾泰艺电子 OTETGCLANF-25.000000 OTETGCLANF-25.000000数据手册

OTETGCLANF-25.000000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 4.8403 ¥ 40.507
库存: 0
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 0
直接购买
加入购物车
