BWC80-14HD

产品分类: 光电传感器
厂牌: AUTONICS
产品描述: 700cm NPN - Open Collector 12V 24V
供应商型号: BWC80-14HD
供应商: 国内现货
标准整包数: 1

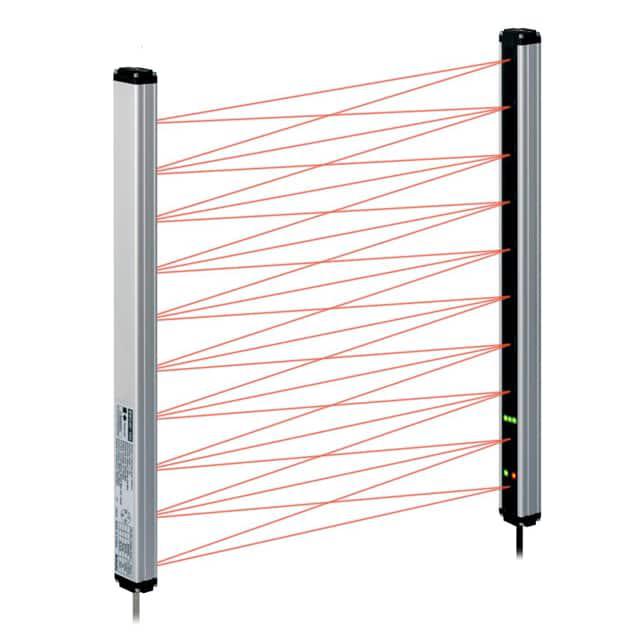

AUTONICS 光电传感器 BWC80-14HD

BWC80-14HD概述

    # 电子元器件产品技术手册

    产品简介


    产品类型及功能
    本产品为BWC系列交叉光束区域传感器(Cross-Beam Area Sensor),属于光电传感器的一种。主要功能是检测通过光束区域的目标物体,具有高精度、长距离、多光学轴配置的特点。此传感器广泛应用于地铁屏蔽门障碍物检测、铁路标准检测以及其他需要精确测量的工业场景。
    应用领域
    BWC系列传感器适用于各种复杂环境,如地铁平台屏蔽门系统、韩国铁路标准(KRS)合规性测试等。此外,它们还被用于其他需要高性能光电传感的应用场景。

    技术参数


    | 参数名称 | 技术指标 |

    | 感测类型 | 穿透型 |
    | 感测距离 | 1.0至7.0米 |
    | 感测目标 | 最小直径50毫米的不透明材料(BWC40);最小直径90毫米的不透明材料(BWC80) |
    | 光学轴间距 | 40毫米(BWC40)、80毫米(BWC80) |
    | 光学轴数量 | 4至20个 |
    | 感测高度 | 120至1040毫米 |
    | 响应时间 | 最大50毫秒 |
    | 工作电压 | 12-24VDC±10%,最大纹波10% |
    | 额定电流 | 最大100mA |
    | 光源 | 调制红外LED(波长850纳米) |
    | 操作模式 | 光亮模式、暗亮模式 |
    | 控制输出 | NPN开路集电极输出:最大负载电压30VDC |
    | 保护电路 | 反接保护、过流保护 |
    | 绝缘电阻 | ≥20MΩ(使用500VDC兆欧表) |
    | 抗干扰保护 | 频率切换设置 |
    | 噪声抗扰度 | ±240V方波噪声(脉宽:1μs) |
    | 防护等级 | IP65(IEC标准) |

    产品特点和优势


    特点
    - 盲区最小化:采用三点交叉光束网格技术,显著减少盲区。
    - 多配置选择:提供从4到20个光学轴的选择,适应多种需求。
    - 自动诊断功能:具备自诊断能力,可检测传感器前屏幕污染和光轴遮挡。
    - 安装方便:具备同步电缆定时方法,易于安装调试。
    - 兼容性强:符合韩国铁路标准(KRS)。
    优势
    - 高可靠性:IP65防护结构,能够在恶劣环境下稳定运行。
    - 多功能性:支持多种操作模式,适应不同应用场景。
    - 创新设计:内置防干扰功能,确保多个传感器同时工作时互不干扰。

    应用案例和使用建议


    应用案例
    BWC系列传感器广泛应用于地铁屏蔽门障碍物检测系统。例如,在地铁站台安装BWC传感器后,能够有效监测到潜在的安全隐患,保障乘客安全。
    使用建议
    - 在安装前进入“安装模式”,确保传感器正确对准。
    - 定期清洁传感器表面以防止灰尘积累。
    - 避免强电磁场干扰,必要时增加屏蔽措施。

    兼容性和支持


    兼容性
    BWC系列传感器与其他品牌的标准控制器兼容,支持通过外部设备进行状态监控。产品附带详细安装指南和技术文档。
    支持服务
    制造商提供全面的技术支持,包括电话咨询、在线问答和定期培训课程。对于售后问题,公司承诺快速响应并提供解决方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无反应 | 检查电源连接是否正常,确保供电在额定范围内。 |
    | 输出异常 | 检查同步电缆连接是否正确,排除短路可能性。 |
    | 前屏幕污染警报 | 清洁传感器表面或更换损坏部件。 |

    总结和推荐


    综合评估
    BWC系列交叉光束区域传感器凭借其卓越的性能、灵活的操作模式以及广泛的适用范围,在光电传感领域占据领先地位。其独特的自诊断功能和高防护等级使其成为复杂工业环境中不可或缺的组件。
    推荐意见
    强烈推荐此产品用于需要高精度和高可靠性的场景,特别是在轨道交通和工业自动化领域。对于需要长期稳定运行的应用场景,BWC系列传感器无疑是一个理想选择。

BWC80-14HD参数

参数
波长 -
感应方式 -
感应距离 700cm
最小工作供电电压 12V
输出类型 NPN - Open Collector
最大工作供电电压 24V
颜色感应 -
响应时间 -
光源 -
零件状态 在售
包装方式 盒装

BWC80-14HD厂商介绍

Autonics是一家韩国的自动化控制产品制造商,成立于1977年,专注于为工业自动化领域提供高质量的传感器、控制器和相关产品。公司的产品广泛应用于制造业、自动化生产线、物流系统、机器人技术等多个领域。

Autonics的主营产品分类包括:
1. 传感器:包括接近传感器、光电传感器、超声波传感器、激光传感器等,用于检测物体的位置、距离、速度等。
2. 控制器:如PLC(可编程逻辑控制器)和触摸屏,用于控制和监控工业过程。
3. 测量仪器:如温度、压力、流量传感器,用于监测和调节工业过程中的关键参数。
4. 通信设备:包括以太网交换机、串口服务器等,用于实现设备之间的数据通信。

Autonics的优势在于:
- 技术创新:不断研发新技术,以满足工业自动化领域的最新需求。
- 产品质量:产品以高可靠性和稳定性著称,符合国际标准。
- 定制服务:能够根据客户需求提供定制化的解决方案。
- 全球网络:在全球范围内设有销售和服务网络,提供快速响应和支持。

BWC80-14HD数据手册

厂牌 PDF简要描述 下载
AUTONICS 光电传感器 AUTONICS BWC80-14HD BWC80-14HD数据手册
