BMS5M-TDT-P

产品分类: 光电传感器
厂牌: AUTONICS
产品描述: Through-Beam 500cm 1ms 12V 24V 红外 (940nm)
供应商型号: BMS5M-TDT-P
供应商: 国内现货
标准整包数: 1

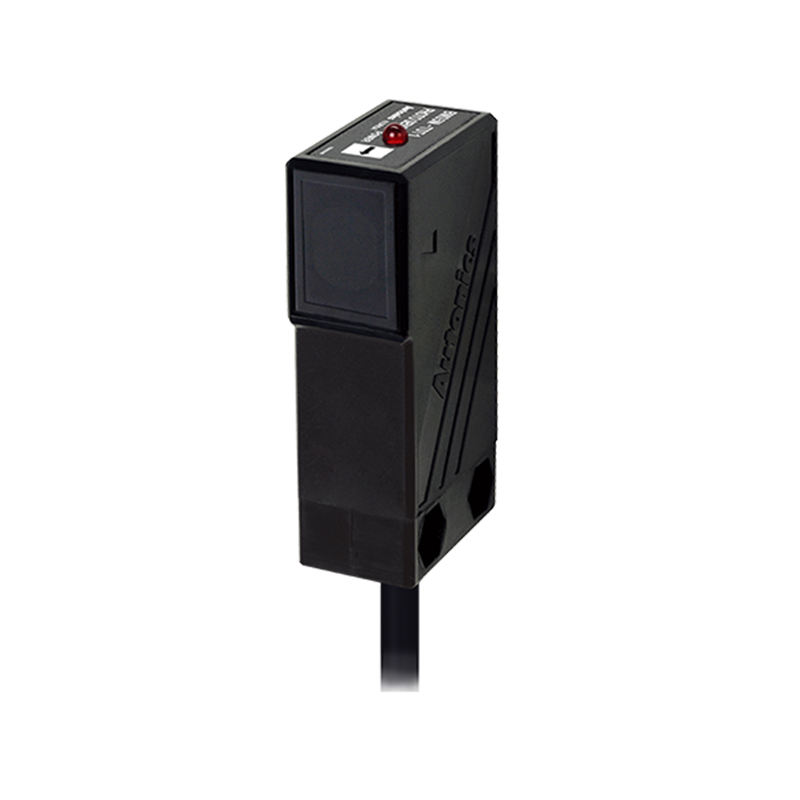

AUTONICS 光电传感器 BMS5M-TDT-P

BMS5M-TDT-P概述

    BMS 系列传感器技术手册

    产品简介


    BMS系列光电传感器是一种高精度、快速响应的光电检测设备,广泛应用于自动化控制系统、机械控制、工厂自动化等领域。这些传感器通过检测光线的发射和接收来判断目标的存在与否。其独特的设计使其能够应对各种复杂的工作环境。

    技术参数


    - 响应时间: 最大1ms
    - 控制方式: 可选光ON/暗ON模式(通过控制线选择)
    - 光源: 红外LED(940nm)
    - 电源供应: 12-24V DC±10%(纹波P-P最大10%)
    - 电流消耗:
    - NPN开集电极输出: 最大50mA
    - PNP开集电极输出: 最大45mA
    - 工作温度范围: -10至60℃(存储:-25至70℃)
    - 工作湿度范围: 35至85%RH(存储:35至85%RH)
    - 绝缘电阻: 超过20MΩ(用500VDC兆欧表测量)
    - 噪声免疫力: ±240V方波噪声(脉冲宽度:1μs)通过噪声模拟器测试
    - 防护电路: 反向极性保护电路、输出短路过电流保护电路
    - 环境光: 阳光最大11,000lx,白炽灯最大3,000lx(接收端照明)
    - 振动: 振幅1.5mm,频率范围10至55Hz,每个方向(X、Y、Z)持续1分钟,共2小时
    - 冲击: 在每个方向(X、Y、Z)上500m/s²(约50G)三次
    - 重量:
    - BMS5M-TDT: 大约180克
    - BMS2M-MDT: 大约110克
    - BMS300-DDT: 大约100克

    产品特点和优势


    - 高响应速度: 最大1ms的响应时间确保了实时监测能力。
    - 多种工作模式: 可以根据需要选择光ON或暗ON模式,提供了灵活性。
    - 内置保护电路: 内置的反向极性保护和过电流保护提高了可靠性和耐用性。
    - 适应性强: 在不同的安装条件下具有良好的适应性和稳定性。

    应用案例和使用建议


    BMS系列传感器适用于多种应用场景,如自动化生产线上的物体检测、安全门检测等。在使用过程中,应注意以下几点:
    - 反射率调整: 当使用反光带时,需要根据反射材料的大小和型号调整传感器的反射率,以确保最佳检测效果。
    - 角度设置: 安装时需注意反射体或反射带的角度设置,通常推荐30°到45°的角度范围,避免因反射导致误报。
    - 互干扰处理: 若安装两个以上传感器时需注意避免相互干扰,可通过调整安装位置和角度来解决。

    兼容性和支持


    BMS系列传感器支持NPN和PNP两种类型的开集电极输出,适用于广泛的控制系统。厂家提供详细的技术文档和使用指南,同时还提供必要的技术支持和售后服务。

    常见问题与解决方案


    - Q: 传感器不正常工作怎么办?
    - A: 检查电源连接是否正确,确认供电电压是否符合要求。若问题依然存在,尝试调整传感器的灵敏度旋钮或更换传感器。

    - Q: 如何调整灵敏度?
    - A: 通过旋转灵敏度调节器逐步增加灵敏度,直至传感器在目标出现时指示灯亮起。同时检查背景和安装侧的影响因素,避免不稳定操作。

    - Q: 传感器对环境光敏感吗?
    - A: 传感器能在高达11,000lx的阳光和3,000lx的白炽灯光下工作。但在强光环境下,建议适当调整传感器的位置或使用遮挡装置。

    总结和推荐


    BMS系列光电传感器凭借其高响应速度、多样的工作模式和强大的保护电路,在自动化控制和检测领域表现出色。其稳定的性能和良好的兼容性使其成为众多应用的理想选择。我们强烈推荐使用BMS系列传感器,特别是在需要高精度检测的应用场景中。

BMS5M-TDT-P参数

参数
波长 -
感应方式 Through-Beam
光源 红外 (940nm)
响应时间 1ms
输出类型 -
感应距离 500cm
颜色感应 -
最大工作供电电压 24V
最小工作供电电压 12V
零件状态 在售
包装方式 盒装,袋装

BMS5M-TDT-P厂商介绍

Autonics是一家韩国的自动化控制产品制造商,成立于1977年,专注于为工业自动化领域提供高质量的传感器、控制器和相关产品。公司的产品广泛应用于制造业、自动化生产线、物流系统、机器人技术等多个领域。

Autonics的主营产品分类包括:
1. 传感器:包括接近传感器、光电传感器、超声波传感器、激光传感器等,用于检测物体的位置、距离、速度等。
2. 控制器:如PLC(可编程逻辑控制器)和触摸屏,用于控制和监控工业过程。
3. 测量仪器:如温度、压力、流量传感器,用于监测和调节工业过程中的关键参数。
4. 通信设备:包括以太网交换机、串口服务器等,用于实现设备之间的数据通信。

Autonics的优势在于:
- 技术创新:不断研发新技术,以满足工业自动化领域的最新需求。
- 产品质量:产品以高可靠性和稳定性著称,符合国际标准。
- 定制服务:能够根据客户需求提供定制化的解决方案。
- 全球网络:在全球范围内设有销售和服务网络,提供快速响应和支持。

BMS5M-TDT-P数据手册

厂牌 PDF简要描述 下载
AUTONICS 光电传感器 AUTONICS BMS5M-TDT-P BMS5M-TDT-P数据手册

BMS5M-TDT-P封装设计

查看详情并下载
Symbol
Footprint
3D Model
