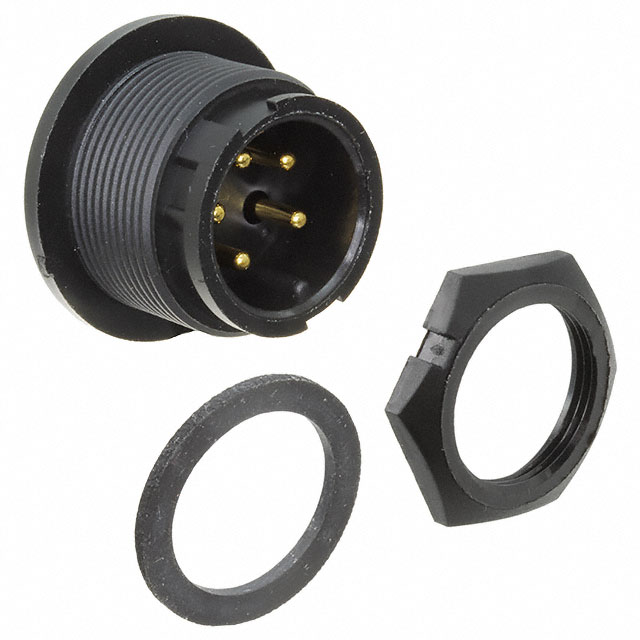

4282-5PG-3ES

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Male Pins,Receptacle 焊盘 5pin Polyamide (PA),Nylon 5.6A 金 黑色 隔板安装,面板安装 25.4mm(高度)
供应商型号: 4282-5PG-3ES
供应商: 国内现货
标准整包数: 100
SWITCHCRAFT 圆形连接器 4282-5PG-3ES

4282-5PG-3ES概述

    MULTI-CON-X® FIELD INSTALLABLE CONNECTORS

    1. 产品简介


    MULTI-CON-X® FIELD INSTALLABLE CONNECTORS 是一种设计用于现场安装的连接器系统,广泛应用于电力传输、通信设备、工业自动化等领域。这些连接器具备高效可靠的特点,支持电缆到电缆、面板安装及电缆插头等多种配置,适用于各种复杂环境下的连接需求。

    2. 技术参数


    - 电流范围:1.95 A 至 23.0 A
    - 电压等级:600 V
    - 导体尺寸:
    - #12 接触件:12 至 14 AWG
    - #16 接触件:16 至 18 AWG
    - #20 接触件:20 至 24 AWG
    - 配置:
    - 2 至 4 个 #12 接触件
    - 4 至 6 个 #16 接触件
    - 4 至 9 个 #20 接触件
    - 认证:UL 认证(E138878)— 250V;CSA 认证(LR89277)— 600V
    - 工作温度范围:-55°C 至 +125°C
    - 机械特性:
    - 最少 300 次插拔循环,无机械或电气故障
    - 螺纹耦合环具备自锁功能,防止松动或分离
    - 六角螺母可承受 10-12 英寸磅的紧固扭矩
    - 环境特性:
    - 300 小时盐雾测试,接触件无腐蚀
    - 防水等级:NEMA 6P 和 13,符合 IEC IP67 标准

    3. 产品特点和优势


    MULTI-CON-X® FIELD INSTALLABLE CONNECTORS 的关键优势在于其强大的可靠性、广泛的适应性和简便的现场安装能力。该系列连接器采用了高质材料(如尼龙、镀金黄铜和橡胶密封件),并经过严格的电气和机械测试,确保在恶劣环境下仍能保持高性能。
    - 可靠性:最低 300 次插拔循环无故障,确保长期稳定运行。
    - 安全性:通过 UL 和 CSA 双重认证,确保安全标准。
    - 灵活性:支持多种配置,满足不同的应用需求。
    - 易用性:现场安装方便快捷,降低维护成本。

    4. 应用案例和使用建议


    应用场景:
    - 电力传输:适用于工业控制系统中的电力分配和监测。
    - 通信设备:提供可靠的信号传输接口。
    - 工业自动化:适合于复杂环境下的连接需求。
    使用建议:
    - 在潮湿或盐雾环境中使用时,应选用专门的防护套件,如防水等级更高的版本。
    - 定期检查连接器的接触部位,确保没有腐蚀或磨损,以维持最佳性能。

    5. 兼容性和支持


    - 兼容性:MULTI-CON-X® FIELD INSTALLABLE CONNECTORS 可与多种电缆及设备兼容。具体兼容型号和规格,请参阅技术手册。
    - 支持:该系列产品由厂家提供全面的技术支持和售后服务。如有定制需求,可咨询工厂获取详细的定制方案。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器接触不良 | 确保接触部位清洁,重新安装并拧紧螺母。 |
    | 密封圈损坏 | 更换新的密封圈,并确认正确安装。 |
    | 插拔困难 | 检查是否有异物堵塞,调整适当位置后轻柔操作。 |

    7. 总结和推荐


    综上所述,MULTI-CON-X® FIELD INSTALLABLE CONNECTORS 是一款非常出色的连接器产品,以其卓越的可靠性和灵活性,在电力传输和通信设备中有着广泛的应用前景。如果您需要一种能够在严苛环境下依然保持高性能的连接解决方案,这款产品将是您的理想选择。强烈推荐!

4282-5PG-3ES参数

参数
外壳材料 Polyamide (PA),Nylon
针脚数 5pin
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Receptacle
颜色 黑色
端接 焊盘
额定电流 5.6A
长*宽*高 25.4mm(高度)
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 散装

4282-5PG-3ES厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

4282-5PG-3ES数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT 4282-5PG-3ES 4282-5PG-3ES数据手册

4282-5PG-3ES封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 10.75 ¥ 90.3
500+ $ 8.6884 ¥ 72.9826
1000+ $ 7.3902 ¥ 62.0777
5000+ $ 6.567 ¥ 55.1628
库存: 0
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 0
