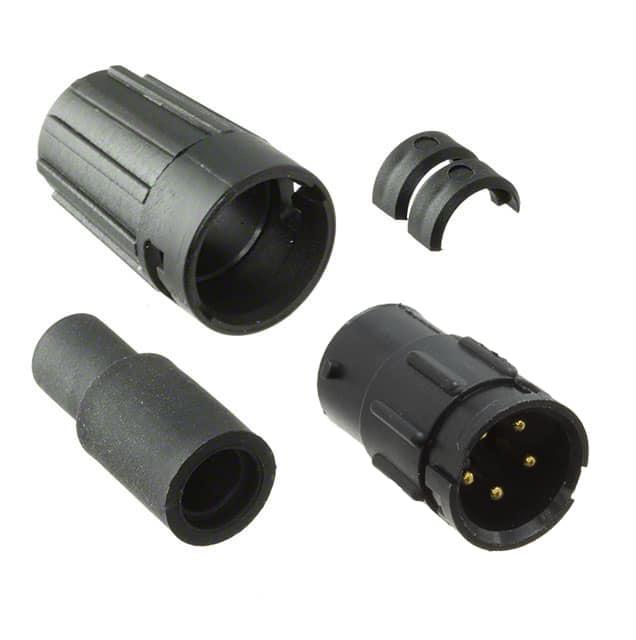

8282-5PG-519

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Male Pins,Receptacle 焊盘 5pin Polyamide (PA),Nylon 5.6A 金 黑色 导线安装,自由悬挂,通孔安装 44.2mm(长度)
供应商型号: ES-8282-5PG-519
供应商: 海外现货
标准整包数: 1
SWITCHCRAFT 圆形连接器 8282-5PG-519

8282-5PG-519概述

    MINI-CON-X® Field Installable Connectors:产品技术手册

    1. 产品简介


    MINI-CON-X® 系列连接器是一款高性能的电缆接头,广泛应用于工业控制、航空航天、汽车电子及通信系统等领域。这些连接器以其强大的机械和电气性能,为各种严苛环境下提供可靠的电气连接解决方案。

    2. 技术参数


    以下是MINI-CON-X® 系列连接器的主要技术规格和性能参数:
    - 额定电流:4.8A 至 13.0A(具体取决于型号)
    - 电压等级:最高可承受600V
    - 导体尺寸:接触点规格包括#16 和#20 接触点(对应16至18AWG和20至24AWG导体尺寸)
    - 配置:2至5个#16 接触点 或者 2至8个#20 接触点
    - 认证:UL 和 CSA 认证
    - 材料:
    - 连接器主体:尼龙,UL认可,黑色
    - 触点:黄铜,镀镍金
    - 密封圈:三元乙丙橡胶,黑色
    - 电气规格:
    - 电压:600V
    - 电流:具体参考电气电流评级图表(见第27页)
    - 环境规格:
    - 工作温度范围:-55°C 至 +125°C(-67°F 至 +257°F)
    - 腐蚀性测试:300小时盐雾测试
    - 防水等级:NEMA 6P, 13; IEC IP67

    3. 产品特点和优势


    - 易安装性:现场可安装设计使得装配和维修更加便捷。
    - 耐用性:超过300次插拔周期而无机械或电气故障。
    - 高可靠性:采用锁定环和防松设计,能够抵御振动。
    - 多接口选择:包括电缆到电缆连接、面板安装以及不同类型的接口选择。
    - 兼容多种导体尺寸:适应#16 和#20 接触点的多种导体尺寸,提高了应用灵活性。

    4. 应用案例和使用建议


    MINI-CON-X® 系列连接器被广泛应用于多种场合,如工业自动化、航空电子设备以及车载控制系统。以下是一些典型的应用场景和使用建议:
    - 工业控制面板:面板安装式连接器可以方便地集成到复杂的控制面板中,提高系统可靠性和维护效率。
    - 电缆到电缆连接:适用于需要频繁拆卸和重新连接的场合,如测试设备或实验室仪器之间的快速连接。
    - 车辆控制模块:为车载控制模块提供稳定可靠的电气连接,确保车辆系统的正常运行。

    5. 兼容性和支持


    - 兼容性:该系列连接器可以与其他标准电缆和接口兼容,支持广泛的电缆尺寸和类型。
    - 支持和服务:制造商提供全面的技术支持和售后服务,包括定制化解决方案的设计与制造。

    6. 常见问题与解决方案


    - 问题1:如何更换连接器内部的接触点?
    - 解决方案:参阅手册中详细的拆装步骤,注意在拆卸过程中避免损坏连接器壳体。

    - 问题2:如何进行防水处理以适应恶劣环境?
    - 解决方案:使用厂家推荐的密封圈和防护盖,确保所有接口密封良好。

    7. 总结和推荐


    MINI-CON-X® 系列连接器凭借其优异的机械性能和电气特性,在各种应用环境中表现出色。它易于安装和维护,具有高度的可靠性和稳定性。对于需要高性能电气连接的场合,强烈推荐使用MINI-CON-X® 系列连接器。

8282-5PG-519参数

参数
针脚数 5pin
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Receptacle
颜色 黑色
端接 焊盘
额定电流 5.6A
外壳材料 Polyamide (PA),Nylon
长*宽*高 44.2mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装
