5280-6PG-3DC

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Male Pins,Receptacle 6pin Polyamide (PA),Nylon 5.6A 金 黑色 导线安装,自由悬挂,通孔安装
供应商型号: 5280-6PG-3DC
供应商: 国内现货
标准整包数: 100

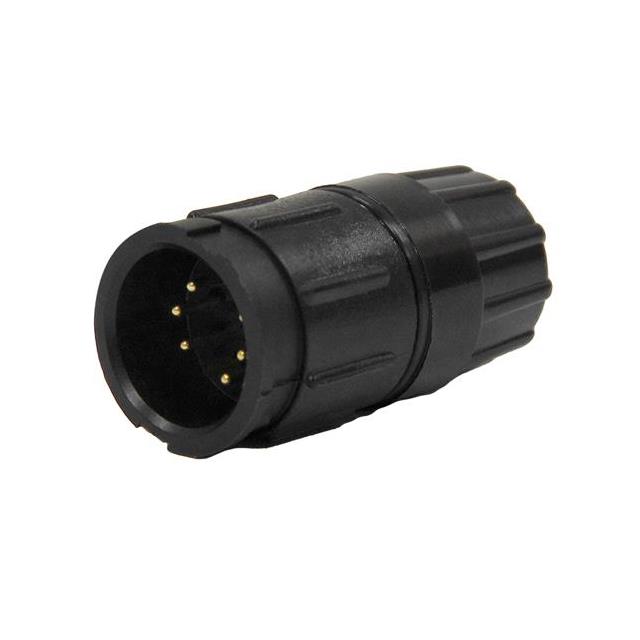

SWITCHCRAFT 圆形连接器 5280-6PG-3DC

5280-6PG-3DC概述

    MULTI-CON-X® FIELD INSTALLABLE CONNECTORS 技术手册解析

    产品简介


    MULTI-CON-X® 系列是一款高度灵活且可靠的场可安装连接器,广泛应用于工业、电信、汽车及航空航天等领域。产品提供电缆端、面板端以及电缆到电缆的多种接头类型,支持快速组装和拆卸,具备出色的防水和防尘性能。这些连接器设计用于满足严苛的工作环境要求,同时确保高电气性能和机械强度。
    主要功能包括高电流传输(最大23.0A)、宽电压范围(600V)以及多种接触配置,能够满足不同应用场景的需求。其模块化设计允许用户根据具体需求定制连接器结构和规格。

    技术参数


    | 参数类型 | 描述 |

    | 电流等级 | 1.95A 至 23.0A |
    | 电压等级 | 600V |
    | 接触尺寸 | #12 (2-4 接触点)、#16 (4-6 接触点)、#20 (4-9 接触点) |
    | 工作温度 | -55°C 至 +125°C |
    | 环境防护 | NEMA 6P, IEC IP67(防水、防尘) |
    | 防腐性能 | 300 小时盐雾测试 |
    | 机械耐用性 | 最小 300 次插拔循环 |

    产品特点和优势


    MULTI-CON-X® 连接器的核心优势在于其灵活性和适应性。其关键特点包括:
    1. 现场可安装性:无需焊接或特殊工具即可完成安装,显著缩短安装时间并降低复杂性。
    2. 多用途设计:支持电缆端、面板端以及电缆到电缆连接,适合多种应用场景。
    3. 高防护等级:通过 NEMA 6P 和 IEC IP67 认证,适用于恶劣的工业环境。
    4. 优异的电气性能:低接触电阻和高电流承载能力,确保可靠运行。
    5. 模块化组件:允许用户灵活选择接触点数量、尾部样式和后壳设计,以满足个性化需求。

    应用案例和使用建议


    MULTI-CON-X® 连接器常用于以下领域:
    1. 工业自动化:控制柜内的信号传输。
    2. 通信设备:网络交换机和服务器的连接接口。
    3. 轨道交通:列车车厢内部的供电和信号连接。
    4. 户外设备:需防水和防尘的场合。
    使用建议:
    - 在高振动环境中,优先选择带有机械锁定功能的连接器。
    - 长距离布线时,使用长型后壳以增加稳定性。
    - 为提升抗腐蚀性能,在潮湿或腐蚀性环境下使用镀镍或金涂层接触件。

    兼容性和支持


    MULTI-CON-X® 系列连接器与其他同类产品具有良好的兼容性。用户可以轻松实现电缆端和面板端之间的互换连接,并通过选购附加配件(如适配器、密封圈等)扩展其功能。制造商提供全面的技术支持,包括定制设计和现场安装指导,确保最佳用户体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法完全锁紧 | 检查耦合环是否正确安装,必要时重新调整。 |
    | 密封失效导致漏水 | 确保所有密封圈和垫片正确安装并拧紧至推荐扭矩。 |
    | 插针损坏 | 检查插入方向是否正确,避免强行插入。 |

    总结和推荐


    MULTI-CON-X® 系列连接器以其卓越的性能、灵活的设计和广泛的适用性,在众多行业赢得了良好口碑。对于需要高性能连接解决方案的应用场景,这款产品无疑是理想之选。强烈推荐给需要现场快速部署和高可靠性连接解决方案的用户。通过与制造商紧密合作,客户可以进一步优化产品配置,以满足特定需求。

5280-6PG-3DC参数

参数
端接 -
额定电流 5.6A
外壳材料 Polyamide (PA),Nylon
针脚数 6pin
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Receptacle
颜色 黑色
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

5280-6PG-3DC厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

5280-6PG-3DC数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT 5280-6PG-3DC 5280-6PG-3DC数据手册

5280-6PG-3DC封装设计

查看详情并下载
Symbol
Footprint
3D Model
