7292-6PG-300

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Male Pins,Receptacle 焊盘 6pin Polyamide (PA),Nylon 5.6A 金 黑色 通孔安装,隔板安装,面板安装 20.6mm(高度)
供应商型号: ES-7292-6PG-300
供应商: 海外现货
标准整包数: 1

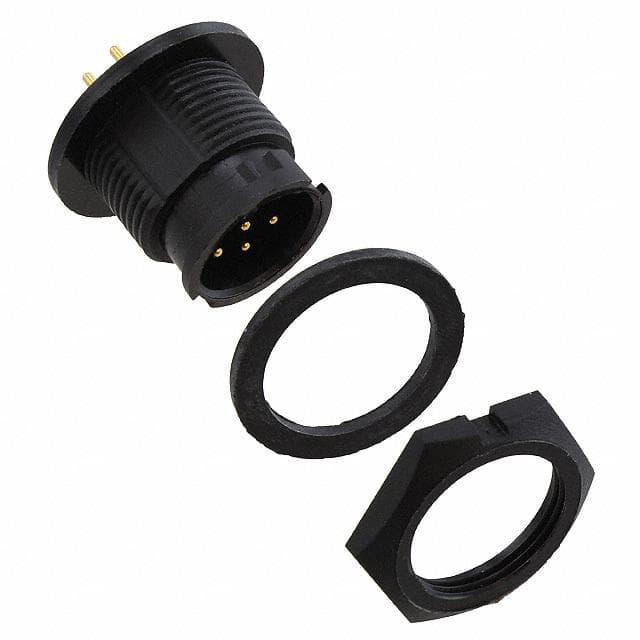

SWITCHCRAFT 圆形连接器 7292-6PG-300

7292-6PG-300概述

    MINI-CON-X® FIELD INSTALLABLE CONNECTORS

    产品简介


    MINI-CON-X® 系列场可安装连接器是一种高可靠性、多用途的电缆组件,广泛应用于各种工业和通信领域。该系列连接器包括多种配置,如电缆端、面板安装和电缆对电缆等多种型号,能够满足不同应用场景的需求。其独特的设计和高性能使其成为众多行业中的首选连接解决方案。

    技术参数


    MINI-CON-X® 系列连接器的技术参数如下:
    - 电流等级:4.8 A 至 13.0 A(UL 认证)
    - 电压等级:600 V
    - 导体尺寸:16 号接触器适用于 16 至 18 AWG 导线;20 号接触器适用于 20 至 24 AWG 导线
    - 接触配置:2 到 5 个 16 号接触器或 2 到 8 个 20 号接触器
    - 耐用性:至少 300 次插拔循环,无机械或电气故障
    - 温度范围:-55°C 至 +125°C
    - 腐蚀防护:通过 300 小时盐雾测试
    - 防水等级:NEMA 6P, 13; IEC IP67

    产品特点和优势


    MINI-CON-X® 连接器具有以下特点和优势:
    - 现场安装便捷:支持现场安装,简化装配过程。
    - 高可靠性和耐用性:采用 UL 和 CSA 认证材料,确保长期使用中的可靠性和耐用性。
    - 多样化接触配置:可根据需要选择不同的接触数量和类型,灵活适应各种应用场景。
    - 环境适应性强:能够在极端温度条件下正常工作,并具备优异的防腐蚀性能。
    - 防水防尘:符合 NEMA 6P 和 IEC IP67 标准,适用于户外及恶劣环境。

    应用案例和使用建议


    MINI-CON-X® 连接器适用于多种工业和通信领域,如工厂自动化、医疗设备、电信基础设施等。例如,在工厂自动化中,它可以用于机器之间的电缆连接,确保数据传输的稳定性和可靠性。在实际使用过程中,建议进行定期检查和维护,确保连接器始终处于最佳状态。同时,根据具体的应用需求,可以选择合适的接触数量和类型,以实现最优的性能表现。

    兼容性和支持


    MINI-CON-X® 系列连接器支持多种安装方式和接触配置,如电缆端、面板安装和电缆对电缆连接。厂家提供全面的支持和服务,包括定制化的设计和咨询,以满足用户的特定需求。此外,配件如防尘帽、翼状耦合环等也可根据需要选购。

    常见问题与解决方案


    1. 连接器插拔困难:
    - 解决方案:确保插入和拔出时垂直对齐,避免过度施力。
    2. 接触不良:
    - 解决方案:检查并清洁接触面,确保没有污垢或氧化层。
    3. 防水效果不佳:
    - 解决方案:确认安装过程中所有密封件正确安装,如需进一步防水保护,可以考虑使用额外的防水套件。

    总结和推荐


    综上所述,MINI-CON-X® 系列场可安装连接器凭借其高可靠性、多样化配置和卓越的环境适应能力,成为工业和通信领域的理想选择。其简便的现场安装特性、高度可靠的性能以及全面的支持服务,使其在市场上具有显著的竞争优势。因此,强烈推荐此款连接器给需要高效、可靠连接解决方案的用户。

7292-6PG-300参数

参数
类型 Bayonet Lock,Male Pins,Receptacle
颜色 黑色
端接 焊盘
额定电流 5.6A
外壳材料 Polyamide (PA),Nylon
针脚数 6pin
触头镀层 - 配接
长*宽*高 20.6mm(高度)
安装方式 通孔安装,隔板安装,面板安装
应用等级 军用级
零件状态 在售
包装方式 散装

7292-6PG-300厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

7292-6PG-300数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT 7292-6PG-300 7292-6PG-300数据手册

7292-6PG-300封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 4.6345 ¥ 39.2542
库存: 188
起订量: 108 增量: 1
交货地:
最小起订量为:100
合计: ¥ 3925.42
