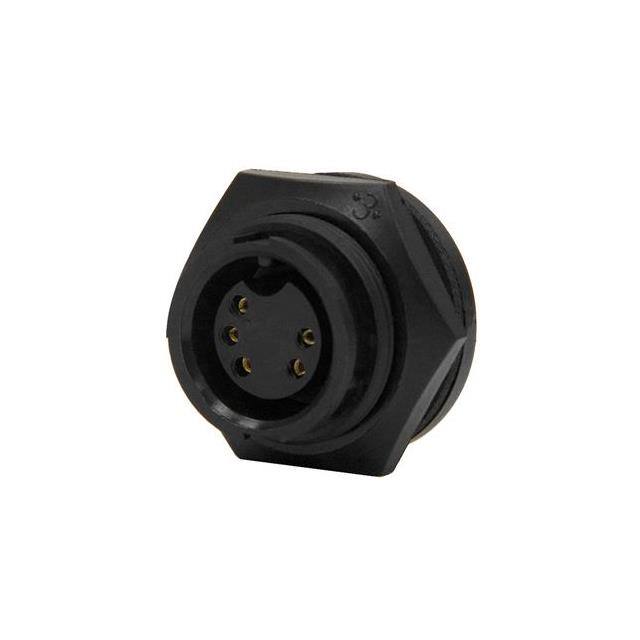

4281-5SG-3ES

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Female Sockets,Receptacle 焊盘 5pin Polyamide (PA),Nylon 5.6A 金 黑色 通孔安装,隔板安装,面板安装 25.4mm(高度)
供应商型号: 4281-5SG-3ES
供应商: 国内现货
标准整包数: 100
SWITCHCRAFT 圆形连接器 4281-5SG-3ES

4281-5SG-3ES概述

    MULTI-CON-X® FIELD INSTALLABLE CONNECTORS

    1. 产品简介


    MULTI-CON-X® 系列现场可安装连接器是一款高性能的连接解决方案,适用于各种电缆和面板之间的连接需求。该系列包含多种类型的连接器,如电缆端子(Cable End)、面板安装(Panel Mount)和电缆对电缆连接(Cable to Cable)。这些连接器设计用于高电流和电压的应用场合,广泛应用于工业自动化、电力传输、通信系统和其他需要可靠连接的领域。

    2. 技术参数


    - 接触尺寸: 包含#12(2-4个触点)、#16(4-6个触点)和#20(4-9个触点)。
    - 额定电流: 1.95A 至 23.0A。
    - 额定电压: 600V。
    - 认证: UL 认证(文件编号 E138878,250V),CSA 认证(文件编号 LR89277,600V)。
    - 温度范围: -55°C 至 +125°C。
    - 防水等级: NEMA 6P, 13;IEC IP67。
    - 振动防护: 耦合环具有自动锁定功能,防止松动或分离。
    - 耐用性: 最低300次插拔周期无机械或电气故障。
    - 环境适应性: 经过300小时盐雾测试。

    3. 产品特点和优势


    - 多用途适用性: 可以根据需求选择电缆端子、面板安装或电缆对电缆连接器。
    - 高性能: 高额定电流和电压确保了可靠的电力传输。
    - 耐腐蚀性: 经过盐雾测试,适合恶劣环境下的应用。
    - 易于安装: 现场可安装的设计使得安装更为简便快捷。
    - 耐用性强: 300次以上的插拔周期保证了长期使用的可靠性。

    4. 应用案例和使用建议


    MULTI-CON-X® 系列连接器广泛应用于工业自动化系统、电力传输系统和通信基础设施。例如,在工业自动化系统中,可以将MULTI-CON-X® 连接器用于控制柜和传感器之间的连接。对于电力传输系统,可以用于高压线缆与终端设备的连接。为了确保最佳性能和使用寿命,建议定期检查连接器的状态并保持清洁。

    5. 兼容性和支持


    - 兼容性: MULTI-CON-X® 系列连接器可与多种标准电缆和面板配合使用。例如,电缆端子可以与电缆插座(3X8X-XSG-XXX)或面板插座(4XXX-XSG-XXX)匹配。
    - 支持和维护: 厂商提供了一系列配件,如防尘盖(Part No. 4295)、方形法兰适配器(Part No. 4296)和适配器垫圈(Part No. 4297),以满足不同的应用需求。同时,客户还可以咨询工厂获取更多定制化的解决方案。

    6. 常见问题与解决方案


    - 问题: 插拔时耦合环松动。
    - 解决方案: 检查耦合环是否正确安装,确保其与连接器紧密配合。
    - 问题: 电流不稳定。
    - 解决方案: 确保所有连接器接触良好,检查是否有接触不良的情况。
    - 问题: 温度过高导致故障。
    - 解决方案: 在高温环境下使用时,建议采用合适的散热措施,并定期检查连接器的工作状态。

    7. 总结和推荐


    综上所述,MULTI-CON-X® 系列现场可安装连接器以其高可靠性、广泛的适用性和便捷的安装方式,在各类工业和通信应用中表现优异。对于需要高性能连接解决方案的用户,我们强烈推荐使用MULTI-CON-X® 系列连接器。

4281-5SG-3ES参数

参数
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Receptacle
颜色 黑色
端接 焊盘
额定电流 5.6A
外壳材料 Polyamide (PA),Nylon
针脚数 5pin
长*宽*高 25.4mm(高度)
安装方式 通孔安装,隔板安装,面板安装
零件状态 在售
包装方式 散装

4281-5SG-3ES厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

4281-5SG-3ES数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT 4281-5SG-3ES 4281-5SG-3ES数据手册

4281-5SG-3ES封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 10.5 ¥ 88.2
500+ $ 8.4912 ¥ 71.3261
1000+ $ 7.232 ¥ 60.7488
5000+ $ 6.413 ¥ 53.8692
库存: 0
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 0
