首页  >  产品百科  >  4180-2SG-300

4180-2SG-300

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Female Sockets,Receptacle 2pin Polyamide (PA),Nylon 1.95A~23A 金 黑色 隔板安装,面板安装 25.4mm(高度)
供应商型号: ES-4180-2SG-300
供应商: 海外现货
标准整包数: 1

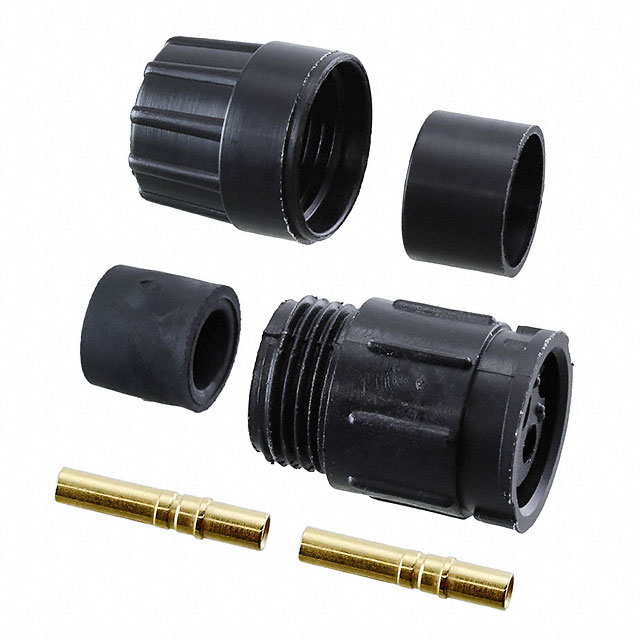

SWITCHCRAFT 圆形连接器 4180-2SG-300

4180-2SG-300概述

    MULTI-CON-X® FIELD INSTALLABLE CONNECTORS

    产品简介


    MULTI-CON-X® 是一款高性能的现场安装式连接器,适用于各种电缆到电缆、面板安装以及电缆连接的应用场景。它具备多种接头配置,可以灵活满足不同需求。这些连接器主要用于工业控制、通信设备、数据网络、测量仪器等领域,确保信号传输的稳定性和可靠性。

    技术参数


    - 额定电压: 600V
    - 电流范围: 1.95A 至 23.0A
    - 导体尺寸:
    - #12 接触件:12 至 14 AWG
    - #16 接触件:16 至 18 AWG
    - #20 接触件:20 至 24 AWG
    - 接头配置:
    - 2 到 4 个 #12 接触件
    - 4 到 6 个 #16 接触件
    - 4 到 9 个 #20 接触件
    - 接触件类型:
    - 针脚(Pin)
    - 插孔(Socket)
    - 接触件镀层:
    - 镀金镍合金
    - 耐用性: 最少 300 次插拔循环
    - 温度范围: -55°C 至 +125°C
    - 防护等级: NEMA 6P 和 IEC IP67(适用于模具电缆组件)

    产品特点和优势


    MULTI-CON-X® 连接器以其高可靠性、耐用性和灵活性在市场上脱颖而出。它们的针脚和插孔采用镀金镍合金材料,以确保长期稳定的电气连接。此外,连接器经过 300 小时的盐雾测试,保证在严苛环境下也能正常工作。它们的锁定机构可以防止在振动环境中松动或分离,从而提高了系统的整体稳定性。

    应用案例和使用建议


    - 工业控制: 在工厂自动化系统中,MULTI-CON-X® 可用于连接传感器、执行器和控制系统,确保稳定的信号传输。
    - 通信设备: 作为数据中心的连接部件,MULTI-CON-X® 确保了高带宽数据传输的可靠性。
    - 数据网络: 在企业网络中,MULTI-CON-X® 有助于减少网络故障,提高整体网络性能。
    - 使用建议: 在安装过程中,确保正确的插拔顺序,避免过紧或过度拉扯电缆。定期检查连接器的状态,确保其始终处于良好工作状态。

    兼容性和支持


    - 兼容性: MULTI-CON-X® 连接器可与同系列的其他连接器和配件配合使用,如电缆适配器、防尘盖等。
    - 厂商支持: 制造商提供技术支持和售后服务,如有特殊定制需求可咨询工厂进行定制设计。

    常见问题与解决方案


    - Q: 如何处理连接器松动问题?
    - A: 检查并调整安装扭矩,确保使用正确的工具将连接器拧紧至规定值。
    - Q: 如何清洁连接器以保持其性能?
    - A: 使用适当的清洁剂和工具,如无水酒精和软刷子,轻轻擦拭连接器表面,然后让其自然干燥。
    - Q: 连接器在高温环境下是否能正常工作?
    - A: 多数 MULTI-CON-X® 连接器可以在 -55°C 至 +125°C 的温度范围内正常工作,但需确保其使用的材料和环境符合要求。

    总结和推荐


    MULTI-CON-X® 是一款多功能、高性能的连接器,在各种工业应用中表现卓越。其坚固耐用、电气性能稳定的特点使其成为行业内的佼佼者。对于需要可靠连接的工业项目,强烈推荐使用 MULTI-CON-X® 连接器。

4180-2SG-300参数

参数
外壳材料 Polyamide (PA),Nylon
针脚数 2pin
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Receptacle
颜色 黑色
端接 -
额定电流 1.95A~23A
长*宽*高 25.4mm(高度)
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 散装

4180-2SG-300厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

4180-2SG-300数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT 4180-2SG-300 4180-2SG-300数据手册

4180-2SG-300封装设计

查看详情并下载
Symbol
Footprint
3D Model
