首页  >  产品百科  >  W8A82-8SG-528

W8A82-8SG-528

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Female Sockets,Receptacle 焊盘 8pin Thermoplastic 2A,10A 金 黑色 导线安装,自由悬挂,通孔安装 51mm(长度)
供应商型号: ET-2671692
供应商: 海外现货
标准整包数: 1

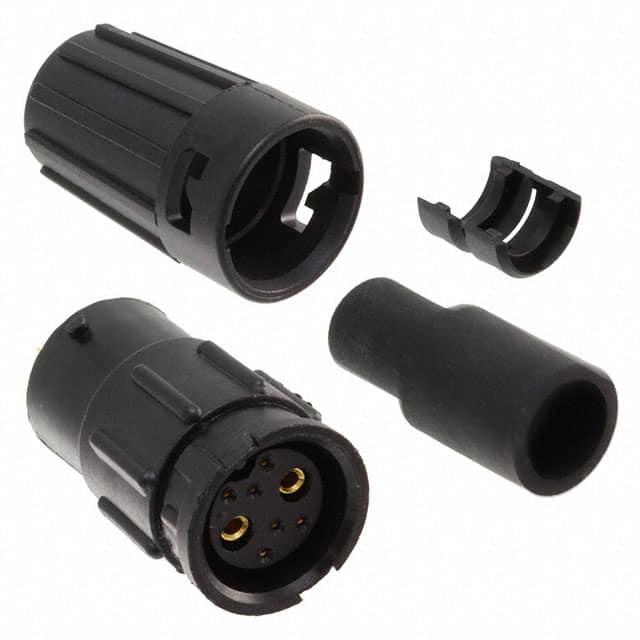

SWITCHCRAFT 圆形连接器 W8A82-8SG-528

W8A82-8SG-528概述

    混合信号/电源接触尺寸Mini-Con-X NPB 631技术手册解析

    产品简介


    Mini-Con-X NPB 631 是一款结合了信号和电源连接功能的电子元器件,可以将信号传输与电力供应整合到同一连接器中,从而节省空间和成本。它提供多种安装方式,包括电缆端接、面板安装以及电缆对电缆(直插式)连接。该产品采用独特的设计,保持与现有Mini-Con-X®连接器相同的总体尺寸。Mini-Con-X NPB 631由Conxall®在美国制造,并且提供定制电缆选项。详细的规格可以在Switchcraft.com网站上获取。

    技术参数


    - 连接器类型: 电缆端接和电缆对电缆
    - 电缆外径范围:
    - 513: 0.13-0.15英寸 (3.3-3.8毫米)
    - 516: 0.16-0.18英寸 (4.1-4.6毫米)
    - 519: 0.19-0.21英寸 (4.8-5.3毫米)
    - 522: 0.22-0.25英寸 (5.6-6.3毫米)
    - 528: 0.26-0.285英寸 (6.6-7.2毫米)
    - 最大电流承载能力:
    - 6个针脚(2个16号,4个20号): 最大10安培
    - 8个针脚(2个16号,6个26号): 最大10安培
    - 电压等级:
    - 6个接触点数组: 125伏特
    - 8个接触点数组: 250伏特
    - 绝缘电阻: 1000兆欧姆
    - 接触电阻: 小于10毫欧姆
    - 操作温度范围: -40°C至+85°C (-40°F至+185°F)
    - 防护等级: IP67
    - 材料:
    - 连接器壳体(绝缘体)、面板六角螺母、耦合环、电缆夹、背壳和密封圈均为热塑性塑料
    - 接触点为铜合金,表面镀镍并镀金

    产品特点和优势


    Mini-Con-X NPB 631 的独特之处在于其能够在一个连接器中同时传输信号和电力,极大地提高了空间利用率并降低了成本。该产品符合严格的军事标准,能够在恶劣环境中稳定运行,包括振动、冲击、盐雾和温湿度变化等条件。其热塑性材料确保了卓越的耐候性和抗紫外线性能,使得产品广泛适用于室外仪表、农业及建筑车辆、通信设备和安全系统等领域。

    应用案例和使用建议


    该产品因其多功能性和坚固耐用性而被广泛应用于多种场合。例如,在农业机械和建筑业车辆中,Mini-Con-X NPB 631能够承受极端的操作环境,保证连续可靠的信号和电力传输。对于通信设备而言,该产品能够提供稳定的接口连接,确保信号的质量和系统的稳定性。此外,该产品在安全与安防设备中的应用也十分广泛,它能够在严苛环境下实现高效的信号与电源传输。
    为了更好地发挥Mini-Con-X NPB 631的优势,用户应根据实际应用需求选择合适的安装方式和针脚配置。例如,在需要频繁插拔的环境中,可选择带有翼状耦合环的版本;而在需要高电流承载能力的应用中,则应选择具有多个较大规格针脚的产品。

    兼容性和支持


    Mini-Con-X NPB 631 与其他同类产品具有良好的兼容性,用户可根据具体需求选择不同的配件进行组合。厂商提供全面的技术支持和服务,包括产品咨询、安装指导和售后服务,以确保客户能够顺利使用该产品。

    常见问题与解决方案


    - 问题: 在高电流负载下接触电阻过高
    - 解决方法: 确保正确的安装和紧固,同时检查是否有腐蚀或污染。
    - 问题: 插头与插座无法紧密对接
    - 解决方法: 清理并检查耦合环和锁扣部分,确保无异物阻碍。
    - 问题: 设备在潮湿环境下出现短路现象
    - 解决方法: 确认IP防护等级,并检查密封圈和防水套件是否完好无损。

    总结和推荐


    综上所述,Mini-Con-X NPB 631以其多功能性、可靠性和广泛的适用性成为电子设备中的理想选择。它不仅简化了系统设计,提高了工作效率,还提供了出色的电气和环境性能。因此,我们强烈推荐Mini-Con-X NPB 631作为各种应用场景中的首选连接解决方案。

W8A82-8SG-528参数

参数
针脚数 8pin
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Receptacle
颜色 黑色
端接 焊盘
额定电流 2A,10A
外壳材料 Thermoplastic
长*宽*高 51mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 仪表级,汽车级
零件状态 在售
包装方式 散装

W8A82-8SG-528厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

W8A82-8SG-528数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT W8A82-8SG-528 W8A82-8SG-528数据手册

W8A82-8SG-528封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.017 ¥ 160.6939
10+ $ 16.5128 ¥ 139.5333
库存: 8
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 160.69
直接购买
加入购物车
