4182-2PG-300

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Male Pins,Receptacle 焊盘 2pin Polyamide (PA),Nylon 金 黑色 隔板安装,面板安装 25.4mm(高度)
供应商型号: ET-1426099
供应商: 海外现货
标准整包数: 1

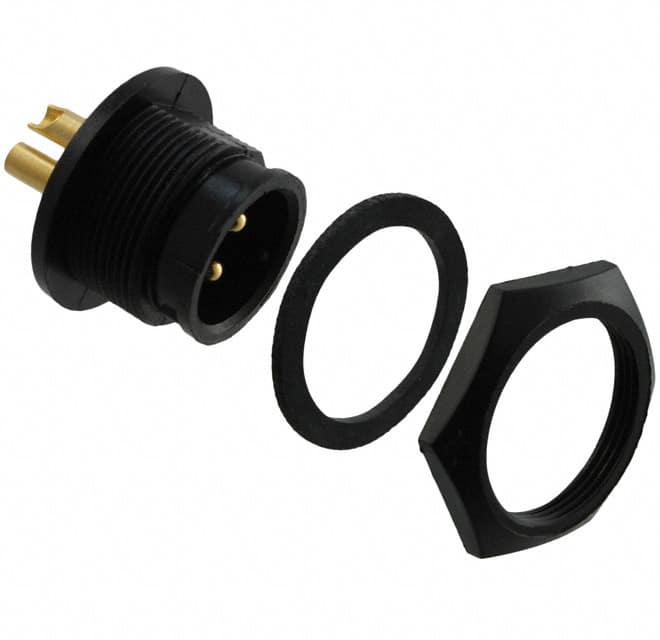

SWITCHCRAFT 圆形连接器 4182-2PG-300

4182-2PG-300概述


    产品简介


    Micro-Con-X® 系列(2至3个接触点)
    Micro-Con-X® 是一种适用于多种场合的可现场安装连接器,适用于需要高可靠性且经济高效的连接解决方案的应用场景。这类连接器主要用于工业、医疗、汽车测试设备、通信系统等领域。Micro-Con-X® 的设计充分考虑了户外使用的需求,能够提供稳定的电源连接和信号传输。

    技术参数


    - 额定电压: 600V
    - 电流范围: 3.0 至 7.5A
    - 导体尺寸: 20至24AWG
    - 机械耐久性: 最少300次插拔无机械或电气故障
    - 振动保护: 连接器具有锁紧环,防止松动
    - 温度范围: -40°C至+115°C
    - 防潮等级: NEMA 6P, 13; IEC IP67
    - 材料: 尼龙、UL 认证、黑色;橡胶密封圈

    产品特点和优势


    - 经济高效: 微型塑料结构大大降低成本,但不影响性能和质量。
    - 高可靠性: 高达300次的插拔次数确保长期稳定运行。
    - 环境适应性强: 能够在极端温度下工作并具备防水能力,适合户外和室内使用。
    - 易于安装和维护: 可以通过简单的工具进行安装,无需特殊培训。
    - 多用途: 适用于广泛的工业、医疗和汽车测试设备等领域。

    应用案例和使用建议


    应用场景:
    - 工业应用: 在自动化生产线上用于设备间的信号传输和电源连接。
    - 医疗设备: 用于医疗器械之间的信号传输,确保诊断和治疗的准确性。
    - 汽车测试设备: 用于连接各种测试仪器和设备,确保测试结果的准确性和稳定性。
    使用建议:
    - 在安装过程中,务必确保所有的电缆和连接器都正确对齐,避免接触不良。
    - 定期检查密封件的状态,确保其没有磨损或损坏。
    - 使用防水材料和防水胶带确保连接器和电缆之间的连接部位密封良好,防止水汽侵入。

    兼容性和支持


    Micro-Con-X® 系列连接器设计为与多种电缆匹配使用,如电缆到电缆连接、面板安装和电缆尾部面板安装。对于定制设计的需求,用户可以联系厂商获取进一步的支持。厂商提供一系列的技术支持和维护服务,确保产品的长期可靠性和客户满意度。

    常见问题与解决方案


    问题1: 为什么我的连接器无法实现正确的插拔?
    解决方案: 检查连接器是否已正确安装并完全锁定。如果问题仍然存在,可能需要更换新的连接器部件。
    问题2: 如何确定连接器的防水等级?
    解决方案: 参考产品手册中的NEMA 6P, 13和IEC IP67等级。这些等级表示连接器可以承受一定的水压和水浸时间。
    问题3: 如何确保连接器在高温环境下正常工作?
    解决方案: 请参阅产品手册中的温度范围限制。在使用时确保连接器的工作温度不超过规定范围,必要时可咨询厂商寻求更高温要求的解决方案。

    总结和推荐


    Micro-Con-X® 系列连接器凭借其高可靠性、环境适应性和经济性,在多个行业中得到了广泛的应用。无论是工业生产线上的自动化设备还是医疗领域的精密测量仪器,Micro-Con-X® 都能提供可靠的连接解决方案。我们强烈推荐这一系列的产品,特别是在需要高性能连接器的应用场景中。此外,厂商提供的技术支持和服务也是选择这一产品的重要因素之一。

4182-2PG-300参数

参数
端接 焊盘
额定电流 -
外壳材料 Polyamide (PA),Nylon
针脚数 2pin
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Receptacle
颜色 黑色
长*宽*高 25.4mm(高度)
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 散装

4182-2PG-300厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

4182-2PG-300数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT 4182-2PG-300 4182-2PG-300数据手册

4182-2PG-300封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.9415 ¥ 75.556
10+ $ 6.435 ¥ 54.3758
100+ $ 6.0401 ¥ 51.0391
200+ $ 5.3848 ¥ 45.5013
500+ $ 5.2145 ¥ 44.0622
库存: 69
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 75.55
直接购买
加入购物车
