HS2C4F20C

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Female Sockets,Plug,Push-Pull 焊盘 4pin Copper Alloy 9A 金 银色 导线安装,自由悬挂,通孔安装 37.6mm(长度)
供应商型号: ET-2575915
供应商: 海外现货
标准整包数: 1

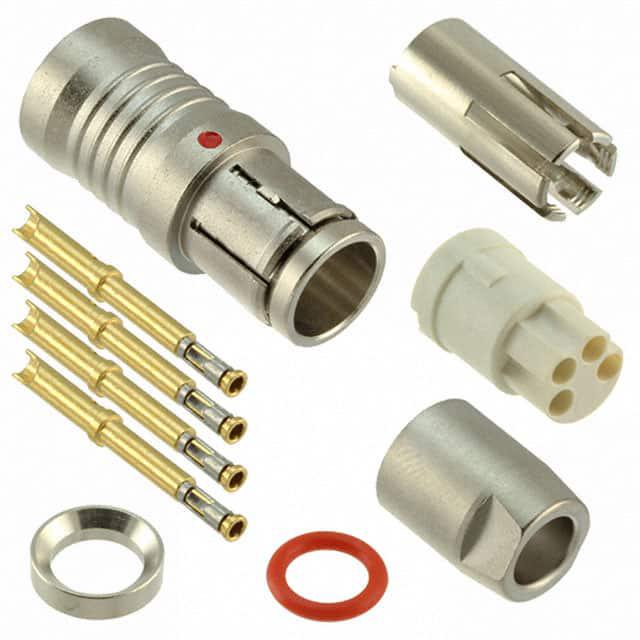

SWITCHCRAFT 圆形连接器 HS2C4F20C

HS2C4F20C概述


    产品简介


    HS2系列连接器是一种专为工业及商业应用设计的高可靠连接解决方案。该系列包含多种型号,如HS2P7F26B,可用于面板安装,具有前装式(Panel, Front-Mount)接口。HS2系列连接器提供从2到9个触点的选择,分别适用于20 AWG到30 AWG的电线。此外,还提供包装选项,例如袋装(Kit Packaging)和散装(Bulk Packaging),以满足不同客户的需求。

    技术参数


    | 参数 | 规格 |

    | 电压等级 | 125V AC/DC(2-5触点配置)
    30V AC/DC(6-9触点配置) |
    | 电流等级 | 参见电流承载能力表 |
    | 绝缘电阻 | 最小1000 MΩ |
    | 接触电阻 | 典型值10 mΩ |
    | EMI屏蔽 | 360度 |
    | 操作力 | 最大10 lb [44.5 N] |
    | 寿命 | 最小5000次插拔 |
    | 环境温度 | -40℃至+135℃(-40°F至+275°F) |
    | 防护等级 | IP66, IP67, IP68(最长24小时) |

    产品特点和优势


    HS2系列连接器具有以下几个显著的特点和优势:
    - 高可靠性:通过严格测试,确保超过5000次的插拔寿命。
    - 广泛的应用范围:可以适用于多种电线规格,从20 AWG到30 AWG。
    - 高电流承载能力:根据不同触点配置,最大电流可达到20A。
    - 高电磁干扰屏蔽:提供360度的屏蔽,有效降低干扰。
    - 宽温范围:可在极端温度环境下稳定工作,范围从-40℃到+135℃。
    - 高防护等级:符合IP66, IP67, IP68标准,防水防尘性能优异。

    应用案例和使用建议


    应用案例:HS2系列连接器在汽车制造、数据中心、通信设施等领域都有广泛应用。特别是在高温、高湿度或严苛环境下的设备中,HS2系列连接器表现出色。
    使用建议:
    - 在安装前,应先准备好所需的工具,如手摇或气动压接工具。
    - 确保接触导线正确压接,避免虚接导致的故障。
    - 安装时注意将密封圈正确安装到位,提高防护等级。

    兼容性和支持


    HS2系列连接器与其他同类电子元器件兼容性良好。如果需要更多详细信息或技术支持,可以直接联系Switchcraft Inc.,他们会提供专业的咨询和服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔力过大 | 检查是否需要润滑或调整 |
    | 接触不良 | 重新检查接触点是否正确压接 |
    | 水分渗入 | 检查密封圈是否完好无损 |
    | 温度超出工作范围 | 调整使用环境或选择更宽温范围的产品 |

    总结和推荐


    综上所述,HS2系列连接器以其高可靠性、宽温度范围和广泛的适用性,成为一款非常优秀的连接解决方案。特别适合于对连接器要求高的工业和商业应用。强烈推荐使用HS2系列连接器,无论是新项目还是现有项目的升级。
    如果您对产品有任何疑问或需求,请随时联系我们。我们期待为您提供最优质的服务和支持!

HS2C4F20C参数

参数
触头镀层 - 配接
类型 Female Sockets,Plug,Push-Pull
颜色 银色
端接 焊盘
额定电流 9A
外壳材料 Copper Alloy
针脚数 4pin
长*宽*高 37.6mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 医疗级
零件状态 在售
包装方式 散装

HS2C4F20C厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。
