首页  >  产品百科  >  HS2L3F20C

HS2L3F20C

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Female Sockets,Push-Pull,Receptacle 焊盘 3pin Copper Alloy 9.5A 金 银色 导线安装,自由悬挂,通孔安装 39.6mm(长度)
供应商型号: ET-2575925
供应商: 海外现货
标准整包数: 1

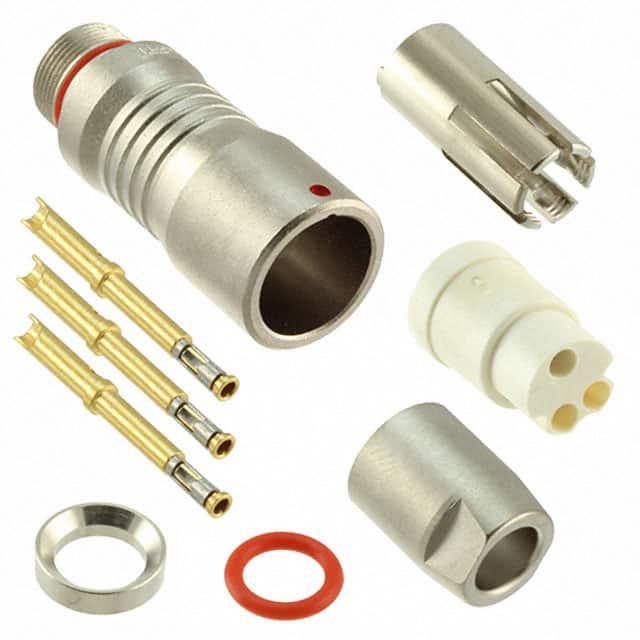

SWITCHCRAFT 圆形连接器 HS2L3F20C

HS2L3F20C概述


    产品简介


    HS2系列连接器是一种高性能的电子元器件,专为各种工业和商业应用设计。这类连接器主要分为面板安装式(Panel-Mount)和电缆端接式(Cable-End),提供从2到9个触点的选择。它们适用于广泛的电子设备,如工业自动化、医疗设备、通信系统等领域,是确保高效、可靠连接的理想选择。

    技术参数


    - 接触数:2-5个接触点适用20AWG线,6-9个接触点适用26AWG线
    - 接触尺寸:20AWG到26AWG电线
    - 性别选项:M(针)和F(插座)
    - 电压额定值:125V AC/DC(2-5个触点),30V AC/DC(6-9个触点)
    - 电流额定值:详见电流承载能力表
    - 绝缘电阻:1000MΩ最小
    - 接触电阻:10mΩ典型
    - EMI屏蔽:360度
    - 温度范围:-40°C至+135°C(-40°F至+275°F)

    产品特点和优势


    - 可靠性高:通过了5000次插拔测试,保证了长期稳定的电气连接。
    - 操作简便:采用推拉式自动锁定机制,确保快速、可靠的连接。
    - 环境适应性强:具有卓越的抗振动、防潮、抗盐雾和热冲击性能,能在极端环境中稳定工作。
    - 材料优良:外壳采用铜合金电镀镍,增强耐磨性和耐腐蚀性;内部电气绝缘材料选用医用级LCP。

    应用案例和使用建议


    - 工业自动化:在自动化生产线中,HS2系列连接器能确保控制系统与执行机构之间的可靠连接。
    - 医疗设备:在复杂医疗设备中,这些连接器可用于电源及信号传输,提高设备的整体稳定性。
    - 通信系统:作为电信设备的一部分,确保高速数据传输的稳定性。
    使用建议:
    - 在进行装配时,按照安装指南先安装面板密封圈,再将连接器安装到面板开孔处。
    - 使用合适的工具进行压接和焊接,以确保接触良好且牢固。
    - 若需移除连接器,使用专用的拆卸工具轻轻按下弹簧活塞即可轻松取出。

    兼容性和支持


    - 兼容性:HS2系列连接器可与电缆端接式连接器(如HS2C系列)和电缆到电缆连接器(如HS2L系列)兼容。
    - 支持和服务:提供多种安装工具(手动或气动工具),并详细列出每种工具的使用方法和适用范围。同时,制造商还提供全面的技术支持服务,包括故障排除和维修指导。

    常见问题与解决方案


    - 问题:无法正确锁定连接器。
    - 解决办法:检查锁定机构是否正常运作,确保安装时按压到位。
    - 问题:接触电阻过高。
    - 解决办法:清洁接触点,确保没有灰尘或氧化物污染,并重新压接。

    总结和推荐


    综上所述,HS2系列连接器凭借其高可靠性、优良的电气性能和广泛的环境适应性,在众多应用中表现卓越。推荐用于需要长期稳定连接的各种电子设备,尤其是对环境条件要求较高的场合。如果能够严格按照安装指南进行操作,将最大化发挥其性能优势。

HS2L3F20C参数

参数
触头镀层 - 配接
类型 Female Sockets,Push-Pull,Receptacle
颜色 银色
端接 焊盘
额定电流 9.5A
外壳材料 Copper Alloy
针脚数 3pin
长*宽*高 39.6mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 医疗级
零件状态 在售
包装方式 散装

HS2L3F20C厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

HS2L3F20C数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT HS2L3F20C HS2L3F20C数据手册

HS2L3F20C封装设计

查看详情并下载
Symbol
Footprint
3D Model
