首页  >  产品百科  >  DCC-USBCB-120

DCC-USBCB-120

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: USB-micro B 焊盘 Steel 黑色 导线安装,自由悬挂,通孔安装 36.74mm(长度)
供应商型号: 2784694
供应商: 海外现货
标准整包数: 1
SWITCHCRAFT 圆形连接器 DCC-USBCB-120

DCC-USBCB-120概述

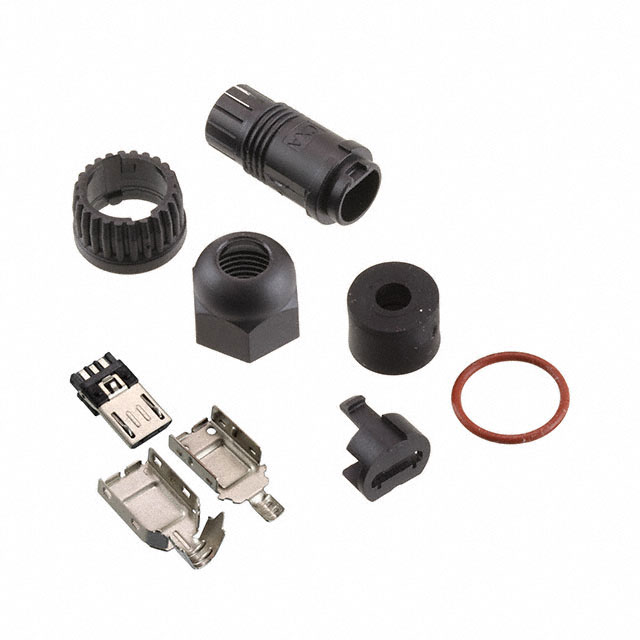

    DATA-CON-X® Sealed Micro-USB Connectors

    产品简介


    DATA-CON-X® Sealed Micro-USB Connectors 是一款专为需要高可靠性和密封性能的应用设计的电子元器件。这些连接器广泛应用于军事、工业和医疗等领域,具备出色的防尘防水性能(达到IP67和IP68标准),适用于数据传输的各类应用场景。其核心功能在于提供稳定的接口连接,并且具有快速安装和拆卸的特点。

    技术参数


    以下是DATA-CON-X® Sealed Micro-USB Connectors的主要技术参数:
    - 机械规格
    - 寿命:≥300次循环
    - 振动测试:符合MIL-STD 202G方法201A
    - 六角螺母扭矩:10-12英寸磅
    - 耦合锁定方式:快速连接(卡口式)
    - 后壳结构:螺纹压紧式橡胶圈
    - 电气规格
    - 符合USB 2.0规范
    - 环境规格
    - 工作温度范围:-25°C至+85°C(-13°F至+185°F)
    - 防潮性:符合MIL-STD 202G方法106G
    - 绝缘电阻:符合MIL-STD 202G方法3
    - 热冲击:符合MIL-STD 202G方法10
    - 防水等级:IP67和IP68,NEMA 250 (6P)
    - 材料规格
    - 插头螺母、耦合螺母:热塑性塑料
    - 插座、插入件:热塑性塑料
    - 密封圈、O形圈:弹性体
    - 面板插座、六角螺母:热塑性塑料
    - 密封垫:弹性体
    - 印刷电路板(PCB):FR-4
    - 头部绝缘子:热塑性塑料UL94V-0,黑色
    - 接触点:铜合金,镀金闪镀
    - 微型USB Type B插头绝缘子:热塑性塑料UL94V-0,黑色
    - 微型USB Type B插头接触点:铜合金,镀金(接触区域)
    - 金属屏蔽:钢,镍镀层
    - 微型USB Type AB插座绝缘子:热塑性塑料UL94V-0,黑色
    - 微型USB Type AB插座接触点:铜合金,镀金闪镀(接触区域)
    - 金属屏蔽:铜合金,锡镀层
    - 电缆规格
    - 推荐电缆外径范围:0.137-0.157英寸[3.5mm-4.0mm]
    - 推荐面板厚度范围:0.031-0.187英寸[0.8mm-4.8mm]

    产品特点和优势


    1. 高度密封性:IP67和IP68防护等级确保连接器在严苛环境中仍能正常工作。
    2. 快速安装:采用卡口式接口设计,方便快捷的安装和拆卸。
    3. 坚固耐用:300次循环寿命和高抗振动能力,确保长期稳定运行。
    4. 环保材料:RoHS合规的组件材料,满足环保要求。
    5. 多功能应用:适用于广泛的工业、医疗和军事应用,如GPS定位设备、仪器仪表、数据采集单元等。

    应用案例和使用建议


    DATA-CON-X® Sealed Micro-USB Connectors 主要用于数据传输领域,特别是在恶劣环境下的军事、工业和医疗设备中。例如,在军用GPS设备中,这种连接器可以保证在高强度振动和极端温度下数据传输的可靠性。在医疗数据车上,它们可以确保设备的连续工作不受环境因素的影响。对于这类应用,建议在安装时严格遵守推荐的电缆和面板厚度规格,以确保最佳性能和使用寿命。

    兼容性和支持


    这些连接器支持通过焊接或PC尾部终端进行安装,从而便于现场安装。厂商还提供多种定制选项,包括不同的电缆长度和材质,以及特殊的颜色和标识。客户可以联系厂商获取更多详细信息和技术支持。

    常见问题与解决方案


    1. 问题:连接器无法正确锁定
    - 解决方案:检查并调整耦合螺母的扭矩,确保其符合规定的10-12英寸磅范围。
    2. 问题:连接器进水
    - 解决方案:确保密封圈和O形圈安装正确,无损坏或缺失,并按照IP67/IP68等级进行定期检查。
    3. 问题:数据传输不稳定
    - 解决方案:检查所有连接部分是否紧密安装,重新接线或更换故障部件。

    总结和推荐


    总的来说,DATA-CON-X® Sealed Micro-USB Connectors 是一款高性能、高可靠性的电子连接器,适用于需要严苛环境适应性的各种应用场合。其坚固耐用、易于安装和维护的特点使其在市场上具有很强的竞争力。强烈推荐在严苛环境中需要高可靠性的数据传输设备中使用这款连接器。

DCC-USBCB-120参数

参数
外壳材料 Steel
针脚数 -
触头镀层 - 配接 -
类型 USB-micro B
颜色 黑色
端接 焊盘
额定电流 -
长*宽*高 36.74mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

DCC-USBCB-120厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

DCC-USBCB-120数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT DCC-USBCB-120 DCC-USBCB-120数据手册

DCC-USBCB-120封装设计

查看详情并下载
Symbol
Footprint
3D Model
