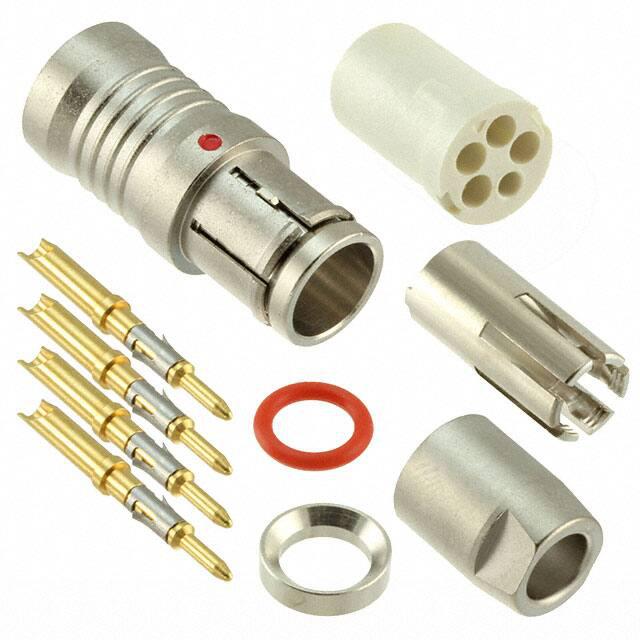

HS2C4M20C

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Male Pins,Plug,Push-Pull 焊盘 4pin Copper Alloy 9A 金 银色 导线安装,自由悬挂,通孔安装 37.6mm(长度)
供应商型号: SC2249-ND
供应商: Digi-Key
标准整包数: 1
SWITCHCRAFT 圆形连接器 HS2C4M20C

HS2C4M20C概述

    # HS2 Series Connector 技术手册

    产品简介


    HS2系列连接器是一款适用于工业和商业领域的高性能面板安装型连接器,广泛应用于通信设备、电力系统、医疗设备等领域。其设计旨在提供可靠、安全和稳定的电气连接。该系列产品具有多种配置选项,支持从2到9个接触点的不同规格,接触点可以适配20至30 AWG的电线,确保广泛的适用性。
    主要功能:
    - 高可靠性连接
    - 推拉式自动锁紧机制
    - 多种接触点数量可选(2-9)
    - 支持不同电线尺寸
    应用领域:
    - 通信设备
    - 电力系统
    - 医疗设备
    - 工业自动化

    技术参数


    以下是HS2系列连接器的技术规格:
    | 参数类别 | 规格值 |

    | 接触点数 | 2-5:20-26 AWG
    6-9:26-30 AWG |
    | 接触尺寸 | 20号、22号、24号、26号电线 |
    | 额定电压 | 125 V AC/DC(2-5个接触点)
    30 V AC/DC(6-9个接触点) |
    | 额定电流 | 见“电流容量表” |
    | 绝缘电阻 | ≥1000 MΩ |
    | 接触电阻 | ≤10 mΩ |
    | 温度范围 | -40°C 至 +135°C |
    | 防护等级 | IP66、IP67、IP68(6英尺水下24小时) |

    产品特点和优势


    HS2系列连接器以其卓越的设计和性能脱颖而出,以下是其主要特点和优势:
    - 高可靠性:通过5000次插拔测试,确保长期稳定运行。
    - 多功能性:支持多种接触点数和电线尺寸,满足不同应用场景需求。
    - 易操作性:推拉式锁紧机构方便安装与拆卸。
    - 环境适应性强:可在极端环境下工作,如高温、高湿、腐蚀性气体等。
    - 电磁屏蔽:提供360°全封闭式屏蔽,有效防止电磁干扰。

    应用案例和使用建议


    应用案例
    HS2系列连接器广泛应用于以下场景:
    - 医疗设备:确保医疗仪器的信号传输稳定性。
    - 工业控制:用于工业自动化设备间的连接。
    - 通信设备:支持通信系统的信号传递。
    使用建议
    1. 在安装前检查接触点是否正确插入,并使用适当的工具进行压接。
    2. 确保电缆密封圈正确安装,以达到防水和防尘的效果。
    3. 定期检查连接器的状态,确保无松动或损坏。

    兼容性和支持


    HS2系列连接器与其他标准的电缆和组件兼容,便于集成到现有系统中。此外,厂商提供详尽的技术支持和售后服务,包括安装指导、故障排查和维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头无法完全插入 | 检查接触点是否有异物或变形 |
    | 连接不稳定 | 确保锁定装置已完全闭合 |
    | 温度过高 | 检查散热措施是否到位 |

    总结和推荐


    综合评估
    HS2系列连接器凭借其高可靠性、多功能性和广泛的适用性,在多个行业中表现出色。其出色的电气性能和耐用性使其成为理想的连接解决方案。
    推荐使用
    我们强烈推荐HS2系列连接器用于需要高稳定性和可靠性的应用场景。无论是工业控制还是医疗设备,这款连接器都能提供卓越的表现。
    通过其强大的性能和广泛的应用场景,HS2系列连接器无疑是现代电子工程的理想选择。

HS2C4M20C参数

参数
颜色 银色
端接 焊盘
额定电流 9A
外壳材料 Copper Alloy
针脚数 4pin
触头镀层 - 配接
类型 Male Pins,Plug,Push-Pull
长*宽*高 37.6mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 医疗级
零件状态 在售
包装方式 散装

HS2C4M20C厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

HS2C4M20C数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT HS2C4M20C HS2C4M20C数据手册

HS2C4M20C封装设计

查看详情并下载
Symbol
Footprint
3D Model
