35HDLBAU

产品分类: 套管 - 音频连接器
厂牌: SWITCHCRAFT
产品描述: Conn 3.5MM Stereo Plug PL 3 POS ST Cable Mount 1 Port
供应商型号: ET-2914728
供应商: 海外现货
标准整包数: 1
SWITCHCRAFT 套管 - 音频连接器 35HDLBAU

35HDLBAU概述


    产品简介

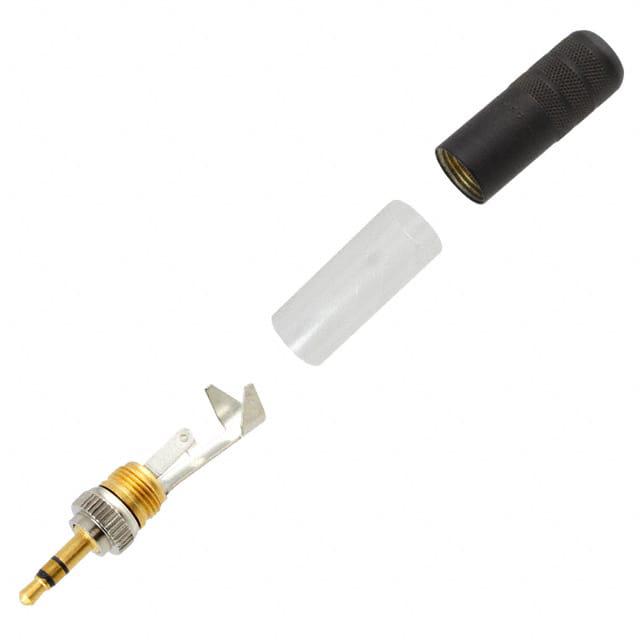

    本篇文档详细介绍了一款35HDL系列的3.5毫米锁定式立体声插头(插头)。该插头广泛应用于音频设备,如耳机、扬声器和便携式音乐播放器等,确保了卓越的电气性能和可靠性。

    技术参数


    - 接触电阻: 最大值为20毫欧姆。
    - 介电强度: 最小耐压值为250VAC。
    - 绝缘电阻: 在500VDC条件下,最小绝缘电阻为2000兆欧姆。
    - 最大工作电压: 交流250V,直流140V。
    - 额定电流: 在工作电压下,额定电流为4安培。
    - 插入/拔出力: 典型值为2.5磅/2磅。
    - 温度范围: 工作温度范围为-20°C至85°C。
    - 热冲击测试: 符合MIL-STD-202标准方法107G。
    - 振动测试: 符合MIL-STD-202标准方法201。
    - 使用寿命: 可达5000次循环。

    产品特点和优势


    此款35HDL系列3.5毫米锁定式立体声插头具备以下特点:
    - 高接触稳定性: 接触电阻低,能够提供可靠的电气连接。
    - 优异的耐环境性: 适应广泛的温度范围和环境条件。
    - 坚固耐用: 经过严格的质量测试,保证长期可靠使用。
    - 环保设计: 符合RoHS标准,无有害物质,符合绿色生产要求。

    应用案例和使用建议


    这款插头广泛应用于音频设备领域,例如耳机、扬声器和便携式音乐播放器。为了确保最佳性能,建议如下:
    - 确保电缆正确连接到相应的电缆孔。
    - 在高频使用情况下,定期检查插头连接处的稳定性。
    - 如遇信号质量下降,建议检查插头内部是否有灰尘或异物积累。

    兼容性和支持


    该插头兼容多种电缆孔尺寸,具体规格请参考上文表格。制造商Switchcraft Inc.提供了详尽的技术支持和服务,包括产品保修和故障排除。

    常见问题与解决方案


    1. 问题:信号不稳定
    - 解决方案:检查电缆连接是否牢固,尝试重新插拔插头。
    2. 问题:插头损坏
    - 解决方案:联系制造商进行更换或维修服务。

    总结和推荐


    总体而言,35HDL系列3.5毫米锁定式立体声插头凭借其稳定可靠的表现,在各种音频设备中表现优秀。鉴于其优良的性能和广泛的应用领域,强烈推荐使用。该插头的设计考虑了耐用性和环保因素,非常适合需要高质量连接的应用场合。

35HDLBAU参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

35HDLBAU厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

35HDLBAU数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 套管 - 音频连接器 SWITCHCRAFT 35HDLBAU 35HDLBAU数据手册

35HDLBAU封装设计

查看详情并下载
Symbol
Footprint
3D Model
