EN3P6FPX

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Bayonet Lock,Female Sockets,Receptacle 焊盘 6pin Thermoplastic 7.5A 金 黑色 通孔安装,隔板安装,面板安装 24.2mm(长度)
供应商型号: SC1845-ND
供应商: Digi-Key
标准整包数: 1

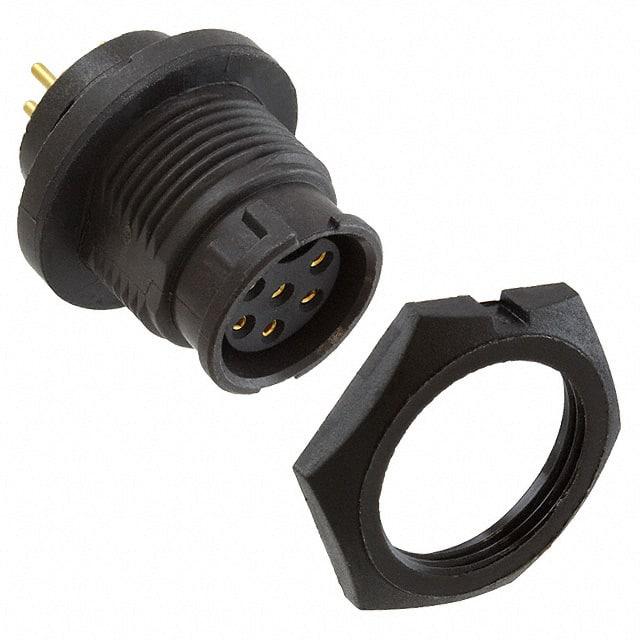

SWITCHCRAFT 圆形连接器 EN3P6FPX

EN3P6FPX概述

    EN3® 系列防水连接器技术手册

    产品简介


    EN3®系列防水连接器是专为严苛环境下设计的高可靠性产品。它广泛应用于各种工业、军事、医疗、运输及海洋等领域,具备卓越的密封性能和多种连接方式。产品型号涵盖了从2到18个接触点,支持16至26AWG的线缆规格,能够满足多样化的数据传输需求。

    技术参数


    EN3®系列防水连接器的技术参数如下:
    - 防尘防水等级: IP68/NEMA 250 (6P)
    - 电气特性:
    - 电压等级:250 V AC/DC
    - 电流等级:
    - 2或3个16号接触点:16至18 A
    - 2到6个20号接触点:20至22 A
    - 7或8个20号接触点:20至22 AWG
    - 9到18个26号接触点:26至28 AWG
    - 绝缘电阻: ≥100 MΩ
    - 接触电阻: ≤20 mΩ
    - 振动测试: MIL-STD 202方法201
    - 冲击测试: MIL-STD 202方法213B,条件K
    - 操作温度范围: -40°C到+65°C
    - 锁紧螺母扭矩: 8-10英寸-磅
    - 锁定方式: 卡口式(带肋锁紧螺母,翼式锁紧螺母可选)

    产品特点和优势


    EN3®系列防水连接器具有多项独特优势:
    - 无密封圈设计:专利的密封结构免去了传统密封圈,减少了安装和维护成本。
    - 多种安装选项:提供电缆、面板以及电缆到电缆等多种安装选择,适用于不同的应用场景。
    - 镀金触点:标准镀金触点确保了稳定的电连接性能。
    - 灵活的触点配置:直角和平面配置的PC触点提供更多的灵活性。
    - 高耐久性:最少600次插拔循环寿命,满足长期使用需求。

    应用案例和使用建议


    EN3®系列防水连接器广泛应用于各类环境中,如军事和工业级GPS定位设备、医疗数据车、船舶设备和运输工具等。例如,在海上钻井平台中,EN3®系列连接器用于连接控制系统和传感器,能够在恶劣海况下保持可靠的数据传输。在使用时应注意以下几点:
    - 确保正确的安装方向,避免不必要的损坏。
    - 定期检查和清洁,以保持最佳性能。
    - 在极端条件下使用时,考虑使用翼式锁紧螺母增加稳定性。

    兼容性和支持


    EN3®系列防水连接器兼容性强,可以方便地与其他标准电子元件配套使用。制造商提供了详细的产品支持和服务,包括产品文档、技术支持热线和在线资源,帮助用户更好地了解和使用产品。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题: 插拔次数减少,影响使用寿命。
    - 解决方案: 确保正确插入并使用适当的锁紧力矩。
    - 问题: 接触不良。
    - 解决方案: 检查触点是否有腐蚀或污染,及时清洁或更换。
    - 问题: 连接不稳定。
    - 解决方案: 确认所有连接部位是否已完全拧紧,必要时调整锁紧螺母。

    总结和推荐


    总体而言,EN3®系列防水连接器凭借其出色的密封性能、丰富的配置选项和广泛的应用范围,成为工业和军事领域的理想选择。无论是对于需要在极端环境下工作的数据传输系统还是日常应用,EN3®系列都能提供可靠的连接解决方案。强烈推荐使用此系列产品。欲了解更多详情,请访问官方网站www.switchcraft.com。
    请注意,上述内容是从提供的PDF内容中提取并整理的,具体产品特性和技术参数请以官方最新资料为准。

EN3P6FPX参数

参数
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Receptacle
颜色 黑色
端接 焊盘
额定电流 7.5A
外壳材料 Thermoplastic
针脚数 6pin
长*宽*高 24.2mm(长度)
安装方式 通孔安装,隔板安装,面板安装
应用等级 仪表级,医疗级,通用级
零件状态 在售
包装方式 散装

EN3P6FPX厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

EN3P6FPX数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT EN3P6FPX EN3P6FPX数据手册

EN3P6FPX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.4168 ¥ 162.4943
10+ $ 16.5038 ¥ 138.1158
50+ $ 14.732 ¥ 123.2886
100+ $ 14.0291 ¥ 117.4059
300+ $ 12.9836 ¥ 108.6568
500+ $ 12.5246 ¥ 104.8154
库存: 2403
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 162.49
