HS2C5F20C

产品分类: 圆形连接器
厂牌: SWITCHCRAFT
产品描述: Female Sockets,Plug,Push-Pull 焊盘 5pin Copper Alloy 8A 金 银色 导线安装,自由悬挂,通孔安装 37.6mm(长度)
供应商型号: SC2250-ND
供应商: Digi-Key
标准整包数: 1

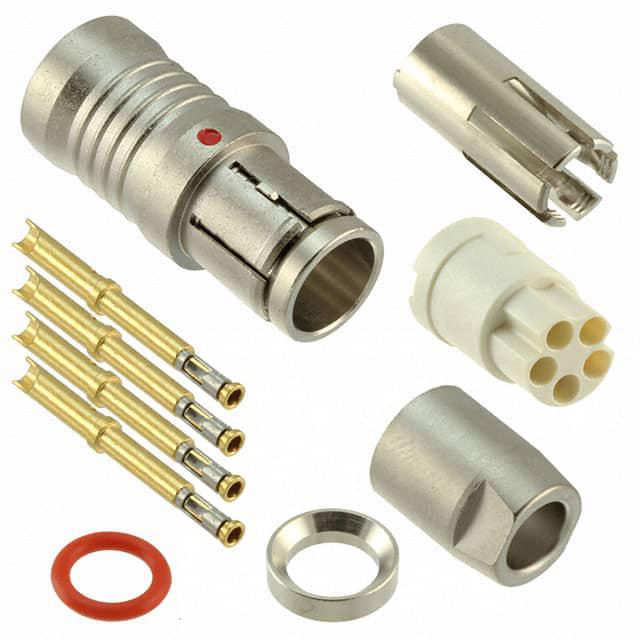

SWITCHCRAFT 圆形连接器 HS2C5F20C

HS2C5F20C概述

    高质量文章:HS2系列连接器技术手册

    1. 产品简介


    HS2系列连接器是一款高可靠性、多功能的面板安装式连接器,广泛应用于工业自动化、通信设备、医疗仪器及军工领域。其设计支持多种接触点数量(2至9个)和线径规格(AWG20至AWG30),可满足不同应用场合的需求。该系列产品采用Push-Pull自动锁定机制,具有优异的机械强度和环境适应能力。

    2. 技术参数


    以下是HS2系列连接器的关键技术规格:
    | 参数类别 | 具体值 | 备注 |
    |
    | 接触点数量 | 2-5(AWG20),6-9(AWG26) | 不同配置选择 |
    | 接触点线径 | AWG20-AWG26 | 支持多规格线缆 |
    | 电压等级 | 125V AC/DC(2-5接点) | 30V AC/DC(6-9接点) |
    | 最大电流承载量 | 参见电流承载能力表格 | 根据温度等级确定具体值 |
    | 绝缘电阻 | ≥1000 MΩ | 温度范围:-40°C至+135°C |
    | 联接寿命 | ≥5000次插拔循环 | 振动测试通过MIL-STD 202G标准 |
    | 工作温度范围 | -40°C至+135°C | IP防护等级:IP66/IP67/IP68 |
    | 锁紧机构 | Push-Pull自动锁紧 | 推拉式操作无误触 |
    3. 产品特点与优势
    HS2系列连接器的独特优势在于:
    - 耐用性:5000次插拔保证其长期稳定运行;
    - 通用性强:支持多种电缆规格和尺寸,便于系统集成;
    - 环保友好:材料符合RoHS标准,外壳采用镍和铜合金制成;
    - 防护等级高:支持IP66/IP67/IP68等级,适用于恶劣环境。
    这些特点使其在复杂工况下表现优异,适合需要高度可靠连接的场景。
    4. 应用案例与使用建议
    HS2系列连接器被广泛应用于以下场景:
    - 工业机器人控制模块;
    - 军事通讯设备;
    - 医疗成像设备;
    - 自动化生产线接口。
    对于用户,在安装过程中需注意以下几点:
    - 使用推荐工具确保正确的压接和焊接;
    - 优先考虑在面板安装前完成导线焊接以降低风险;
    - 定期检查密封圈的状态以避免水分侵入。
    5. 兼容性与支持
    HS2系列连接器与其他系列的产品高度兼容,例如可搭配HS2C系列用于电缆末端连接,而HS2L系列则用于电缆间互连。制造商提供了完善的工具包(如EN3CR和EN3CRAuto)以及详细的安装指导文档,以帮助用户快速部署和维护设备。

    6. 常见问题与解决方案


    以下为一些典型问题及其应对措施:
    - 问题:接触不良怎么办?
    解决方法:检查是否正确使用了匹配的压接工具并确认接触点的清洁度。
    - 问题:密封圈老化如何处理?
    解决方法:定期更换密封圈以维持防护性能。
    - 问题:电流承载不足?
    解决方法:更换更大直径的电线或减少负载电流需求。
    7. 总结与推荐
    综上所述,HS2系列连接器凭借其卓越的设计、广泛的应用场景以及完善的售后服务体系,成为市场上极具竞争力的选择。尤其适用于对稳定性要求极高的行业。强烈推荐在涉及工业自动化或严苛环境下的项目中使用此款连接器。
    最终结论:强烈推荐!

HS2C5F20C参数

参数
针脚数 5pin
触头镀层 - 配接
类型 Female Sockets,Plug,Push-Pull
颜色 银色
端接 焊盘
额定电流 8A
外壳材料 Copper Alloy
长*宽*高 37.6mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 医疗级
零件状态 在售
包装方式 散装

HS2C5F20C厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

HS2C5F20C数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 圆形连接器 SWITCHCRAFT HS2C5F20C HS2C5F20C数据手册
