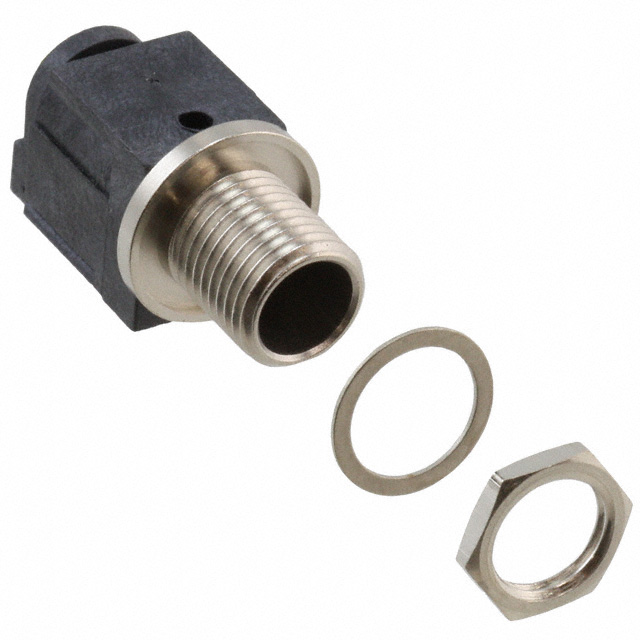

RASPC10

产品分类: 套管 - 电源连接器
厂牌: SWITCHCRAFT
产品描述:
供应商型号: SC1938-ND
供应商: Digi-Key
标准整包数: 1
SWITCHCRAFT 套管 - 电源连接器 RASPC10

RASPC10概述

    # HIGH AMPERAGE POWER JACKS & PLUGS 技术手册

    产品简介


    本系列产品为高电流功率插头和插座(Power Jacks & Plugs),提供高达11安培的电流承载能力,适用于24伏直流电系统。产品分为密封与非密封版本,并具备锁定与非锁定选项,可广泛应用于需要高可靠性的工业、军事和消费类电子产品领域。
    主要功能
    - 高电流承载能力(最高可达11A)。
    - 支持锁定和非锁定设计,提升连接稳定性。
    - 可选择密封或非密封版本,满足不同环境需求。
    应用领域
    - 密封数据传输设备。
    - 军事或工业级GPS定位装置。
    - 医疗设备。
    - 航海及交通运输工具。
    - 一般工业电子设备。
    - 电源供应系统。

    技术参数


    以下是产品的关键技术规格:
    | 参数 | 规格描述 |

    | 额定电流 | 最大11A @ 24V DC |
    | 电压等级 | 24V AC/DC |
    | 绝缘电阻 | ≥1000MΩ |
    | 接触电阻 | 初始值≤15mΩ |
    | 工作温度范围 | -40°C 至 +105°C |
    | 机械寿命 | ≥5000次插入/拔出循环 |
    | 面板安装扭矩 | 8-10英寸·磅 |

    产品特点和优势


    - 高可靠性:支持高达11A的电流,能够在严苛环境下长期稳定运行。
    - 适应性强:提供多种型号,支持锁定与非锁定设计,适合不同的连接需求。
    - 环境友好:密封型产品达到IP68和NEMA 250 (6P)防护等级,适应恶劣天气条件。
    - 多功能性:通过金属部件镀镍处理,提升抗腐蚀性能;材料包括铜合金、尼龙等,确保耐用性。
    - 便捷安装:自动切换AC到DC功能由套筒短路弹簧实现,简化安装流程。

    应用案例和使用建议


    应用案例
    - 医疗设备:用于便携式医疗设备的电源接口,需保证长时间稳定供电且防尘防水。
    - 航海仪器:适用于船载导航系统,要求高性能密封性以应对海水侵蚀。
    - 工业控制设备:作为设备间电源连接点,保证可靠的数据传输。
    使用建议
    - 确保接线端子正确安装,避免过热导致损坏。
    - 定期检查密封圈状态,及时更换失效部件。
    - 根据实际工作温度选择合适的接线方式,避免因温差过大造成热膨胀效应。

    兼容性和支持


    - 兼容性:可与其他标准规格的插头和插座无缝对接,确保通用性。
    - 支持服务:Switchcraft公司提供全面的技术支持,包括定制化设计和售后维护。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插座无法锁定 | 检查锁扣是否正确装配;调整插头角度后再尝试。 |
    | 接触不良 | 清洁接触面并重新连接;确保使用合适的导线规格。 |
    | 长时间使用后密封效果下降 | 更换新的密封圈和O形环;加强定期维护计划。 |
    | 插拔力过大 | 调整面板安装扭矩至规定范围;检查零部件完整性。 |

    总结和推荐


    这款High Amperage Power Jacks & Plugs系列产品以其卓越的性能、广泛的适用性和高性价比,在工业和消费电子领域具有显著优势。特别是其高电流承载能力和密封特性使其成为许多高要求场景的理想选择。对于需要可靠电力连接的场合,我们强烈推荐使用这一系列的产品。
    如果您正在寻找一种既高效又耐用的电源连接解决方案,Switchcraft公司的这一系列插头和插座无疑是一个值得信赖的选择。

RASPC10参数

参数
长*宽*高 24.2mm(高度)
安装方式 通孔安装,隔板安装
零件状态 在售
包装方式 散装

RASPC10厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

RASPC10数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT 套管 - 电源连接器 SWITCHCRAFT RASPC10 RASPC10数据手册

RASPC10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.2404 ¥ 69.6314
10+ $ 6.7434 ¥ 55.8856
50+ $ 6.0187 ¥ 49.8799
100+ $ 5.7313 ¥ 47.4984
300+ $ 5.304 ¥ 43.9569
500+ $ 5.1164 ¥ 42.4019
1000+ $ 4.8724 ¥ 40.3801
库存: 50
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 69.63
